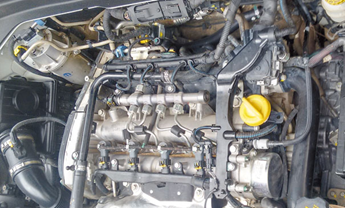

Uma falha registrada no sistema de gerenciamento do motor nem sempre significa que o componente apontado pelo scanner é o responsável pelo defeito. É o que mostra o caso de um Fiat equipado com motor 2.0 MultiJet Diesel, que chegou à oficina apresentando oscilação da marcha lenta, código P0136 e desativação do circuito da sonda lambda. Confira mais conteúdos como este no Fórum Oficina Brasil, patrocinado pela Controil e pela Nakata. Veja mais sobre esse problema neste link. À primeira vista, a ocorrência poderia levar o reparador diretamente para a sonda. Entretanto, a análise dos parâmetros pelo scanner MultiMEC X3 mostrou que o comportamento do sistema era mais complexo. Embora o aquecedor da sonda apresentasse consumo de corrente compatível com seu funcionamento, a ECU desativava o sensor e interrompia a estratégia de malha fechada. O detalhe que mudou o rumo da investigação estava nas correções individuais dos cilindros durante a marcha lenta sem carga. Com o motor em P/N, o cilindro 2 apresentou correlação positiva, variando aproximadamente entre +2,37 mg/c e +3,89 mg/c, enquanto o cilindro 3 apresentou correlação negativa, entre -2,32 mg/c e -2,92 mg/c. Já os cilindros 1 e 4 permaneceram próximos de zero. Todavia, quando o câmbio era colocado em Ré ou Drive, porém, o comportamento mudava rapidamente: as correções dos quatro cilindros se aproximavam e permaneciam dentro de uma faixa considerada adequada, entre aproximadamente -0,24 mg/c e +0,65 mg/c. Esse comportamento indicou que a falha não deveria ser analisada apenas pelo código da sonda. O primeiro passo diante de um código relacionado à sonda lambda é confirmar se existe realmente uma falha no componente ou no circuito.Neste caso, os testes realizados pela oficina indicaram que a sonda e o chicote estavam operacionais. O aquecedor apresentava consumo de aproximadamente 1,9 A, indicando que o elemento de aquecimento estava sendo alimentado. Mesmo assim, a ECU interrompia a atuação da sonda. No scanner, o parâmetro da sonda aparecia como “D”, enquanto o circuito de controle da sonda permanecia em “A”, indicando que a estratégia de malha fechada havia sido desabilitada. Esse comportamento é importante para o diagnóstico porque mostra que a unidade de comando pode deixar de utilizar a informação da sonda não necessariamente porque o sensor deixou de funcionar, mas porque os demais parâmetros de funcionamento do motor não apresentam uma condição considerada coerente para que a estratégia continue ativa. Em outras palavras, o reparador precisa separar duas situações: se a sonda está defeituosa ou se a ECU deixou de utilizar a sonda porque detectou uma condição anormal no funcionamento do motor. Essa diferença pode evitar a substituição desnecessária de componentes. Com o motor funcionando em marcha lenta e sem carga, o scanner revelou um comportamento bastante diferente entre os cilindros. O cilindro 2 apresentou correlação positiva, chegando a aproximadamente +3,89 mg/c, enquanto o cilindro 3 apresentou correlação negativa, próxima de -2,92 mg/c. Os cilindros 1 e 4, por outro lado, permaneceram praticamente estáveis. Esse tipo de comportamento chama atenção porque a ECU está tentando compensar individualmente o funcionamento dos cilindros. Uma correlação positiva significa, dentro da lógica do sistema, que a estratégia está tentando compensar uma condição daquele cilindro. Já a correção negativa representa uma compensação no sentido contrário. O mais importante, porém, não é analisar apenas o valor absoluto de cada cilindro. É observar como essas correções se comportam quando a condição de funcionamento do motor muda.E foi justamente aí que apareceu uma das principais pistas do caso. Quando o veículo recebe carga, colocando o câmbio em Drive ou Ré, as correções dos cilindros mudam rapidamente. Os valores passam a ficar muito mais próximos entre si, variando aproximadamente de -0,24 mg/c a +0,65 mg/c. Essa mudança é extremamente relevante para o diagnóstico. Se o problema estivesse simplesmente em uma falha permanente de um injetor, por exemplo, seria esperado encontrar uma condição mais consistente independentemente da alteração de carga. Por outro lado, quando a irregularidade aparece principalmente em marcha lenta sem carga e diminui significativamente quando o motor recebe carga, é necessário investigar as condições específicas de funcionamento nessa faixa. A hipótese levantada no caso envolve justamente o débito de pré-injeção dos injetores 2 e 3 em baixa carga, mas também abre espaço para investigar o sistema de admissão e recirculação dos gases. Em um motor Diesel moderno, a estratégia de injeção não se resume à quantidade de combustível necessária para manter o motor funcionando. A ECU trabalha com diferentes fases e quantidades de injeção para controlar ruído, emissões, estabilidade da combustão e resposta do motor. Por isso, uma alteração no comportamento da pré-injeção em baixa carga pode provocar uma combustão diferente entre os cilindros. No caso analisado, a diferença entre os cilindros 2 e 3 em P/N é justamente um dos pontos que merece investigação. O cilindro 2 apresentou correlação positiva enquanto o cilindro 3 apresentou correlação negativa. Quando o motor recebia carga, entretanto, essa diferença praticamente desaparecia. A pergunta que surge para o reparador é:por que a ECU precisa fazer correções tão diferentes entre esses dois cilindros apenas na condição de marcha lenta sem carga? Essa pergunta é mais importante do que simplesmente trocar a sonda indicada pelo código de falha. A experiência relatada pela oficina acrescenta outro elemento importante ao diagnóstico dos motores 2.0 MultiJet Diesel: a ocorrência de carbonização no coletor de admissão. Com isso, a formação de depósitos no sistema de admissão pode alterar a distribuição do ar entre os cilindros e modificar as condições de combustão. O problema tende a ganhar importância em motores que trabalham durante longos períodos com recirculação de gases de escape, principalmente quando existe acúmulo de contaminantes provenientes da combinação entre gases recirculados e vapores de óleo. Quando a passagem de ar deixa de apresentar as características previstas pelo projeto, a ECU pode precisar compensar diferenças de combustão. Portanto, diante de um MultiJet com funcionamento irregular em baixa carga, não basta olhar apenas para injetores. Admissão e EGR precisam fazer parte da investigação. Outro componente colocado no radar é a válvula EGR, uma vez que a recirculação dos gases de escape é parte importante da estratégia de controle de emissões do motor Diesel, mas seu funcionamento interfere diretamente na quantidade de ar fresco disponível para a combustão. Uma EGR com passagem inadequada, carbonização ou comportamento diferente do esperado pode alterar as condições de funcionamento principalmente em determinadas faixas de rotação e carga. Desta maneira, uma falha que aparece predominantemente em marcha lenta sem carga pode exigir uma avaliação cuidadosa do sistema de recirculação. O diagnóstico deve considerar não apenas se a EGR está eletricamente funcionando, mas se a quantidade de gases recirculados corresponde ao que a ECU espera para aquela condição. Outra hipótese levantada durante a análise é uma possível entrada de ar falso ou alteração no sistema de admissão associada ao movimento do conjunto motriz sobre os coxins. Quando o motor recebe carga e muda sua posição em relação ao veículo, qualquer componente com folga, mangueira comprometida, conexão inadequada ou elemento que dependa da movimentação do conjunto pode apresentar comportamento diferente. É uma hipótese que precisa ser comprovada por testes, mas que demonstra a importância de observar o defeito em diferentes condições. No diagnóstico automotivo, reproduzir o sintoma em P/N e depois comparar com o comportamento em Drive ou Ré pode revelar informações que não aparecem quando o veículo é analisado em apenas uma condição. A experiência relatada por profissionais que trabalham com esses motores aponta a carbonização do coletor de admissão como uma ocorrência frequente. Em ambiente de concessionária, segundo o relato utilizado neste caso, foram encontrados diversos veículos com coletor carbonizado. Essa informação não significa que todo P0136 em um MultiJet tenha como causa a carbonização. O cuidado está justamente em não transformar uma ocorrência frequente em diagnóstico automático. A carbonização deve ser considerada uma hipótese confirmada por inspeção. Se o coletor apresentar depósitos significativos, a condição pode ajudar a explicar alterações no fluxo de ar e no comportamento da combustão. Se estiver limpo, o reparador deve avançar para outras possibilidades. Existe ainda uma observação importante relacionada ao sistema de aquecimento das sondas de banda larga. Segundo a experiência relatada no caso, queimas do circuito de aquecimento da sonda podem ocorrer nesses veículos. Por isso, diante de um código relacionado à sonda, é necessário avaliar separadamente: elemento sensor; circuito do aquecedor; alimentação; comando da ECU; chicote; conectores; consumo de corrente; estratégia de ativação e desativação do sensor. No caso apresentado, entretanto, o aquecedor estava apresentando consumo de aproximadamente 1,9 A, o que direcionou a investigação para além de uma simples falha do elemento de aquecimento. Outro alerta trazido pela experiência de oficina é relacionado à instalação de lâmpadas de LED no veículo. Alterações elétricas aparentemente simples podem provocar efeitos secundários em sistemas eletrônicos modernos quando interferem nas características do circuito original. Diante de uma falha elétrica aparentemente inexplicável, vale verificar se o veículo sofreu modificações no sistema elétrico. Leia também A recomendação não é afirmar que uma lâmpada de LED seja a causa deste caso, mas lembrar que acessórios instalados posteriormente devem entrar no histórico do veículo quando existe uma falha eletrônica sem causa evidente. O scanner mostrou: P0136 → falha relacionada à sonda lambda. Mas os testes mostraram: A sonda funciona e o aquecedor apresenta consumo. Depois, os parâmetros de correção mostraram: cilindro 2 com correção positiva e cilindro 3 com correção negativa em P/N. E, finalmente: Ao aplicar carga, os quatro cilindros passam a apresentar correções muito mais próximas. Essa sequência muda completamente a estratégia de diagnóstico. Em vez de começar pela troca da sonda, o reparador passa a investigar o motivo pelo qual a combustão apresenta comportamento irregular em uma condição específica de funcionamento. O caso do Fiat 2.0 MultiJet mostra como os sistemas de gerenciamento modernos exigem uma leitura mais ampla dos parâmetros. A ECU não trabalha com um único sensor. Ela cruza informações de pressão, temperatura, rotação, quantidade de ar, injeção, emissões e correções individuais dos cilindros para determinar se as condições de funcionamento são coerentes. Quando uma informação deixa de fazer sentido dentro dessa estratégia, a unidade pode alterar sua lógica de controle e deixar de utilizar determinado sensor. Encontrar a sonda desativada não significa necessariamente que a sonda foi a origem do problema. Neste caso, o comportamento das correções dos cilindros em P/N levantou suspeitas sobre o processo de combustão em baixa carga, enquanto a experiência de oficina direcionou a atenção para pontos como injetores, coletor de admissão carbonizado e EGR. A partir daí, o diagnóstico precisa confirmar cada hipótese com testes objetivos. Para o reparador que encontrar um MultiJet com sintomas semelhantes, a lógica do caso pode ser resumida em uma sequência: 1. Confirmar o código de falha: verificar o P0136 e todos os códigos associados. 2. Não condenar imediatamente a sonda: testar sensor, aquecedor, alimentação, chicote e conectores. 3. Conferir os parâmetros de correção dos cilindros: observar principalmente o comportamento em marcha lenta sem carga. 4. Comparar P/N com Drive ou Ré: verificar se as correções mudam quando o motor recebe carga. 5. Avaliar os injetores: investigar o comportamento de débito e pré-injeção, especialmente nos cilindros que apresentam maior desvio. 6. Inspecionar admissão: verificar a presença de carbonização no coletor. 7. Avaliar EGR: confirmar funcionamento e possíveis restrições ou excesso de recirculação. 8. Investigar possíveis entradas de ar: principalmente quando existe alteração do comportamento com a movimentação ou torção do conjunto motriz. 9. Verificar alterações elétricas: acessórios e modificações no veículo também devem ser considerados. O objetivo não é simplesmente fazer o código desaparecer. É encontrar a condição que fez a ECU interpretar que o funcionamento do motor estava fora da estratégia prevista. O Fiat 2.0 MultiJet chegou à oficina com uma combinação que poderia induzir a um diagnóstico rápido: marcha lenta oscilando + P0136 + sonda desativada. Todavia, os testes revelaram uma história diferente. O aquecedor apresentava consumo de aproximadamente 1,9 A e a sonda e o chicote foram considerados operacionais. Ao mesmo tempo, os cilindros 2 e 3 apresentavam correções significativamente diferentes em marcha lenta sem carga. Quando o motor recebia carga, as correções praticamente se equalizavam. Essa informação é fundamental porque desloca o foco do diagnóstico para a condição de combustão em baixa carga. A investigação passa então por pré-injeção, injetores, coletor de admissão, EGR e possíveis alterações no fluxo de ar, sem deixar de lado a análise do sistema elétrico e do histórico do veículo. O caso reforça uma regra que vale para praticamente qualquer motor Diesel moderno: o código de falha aponta uma direção, mas é a correlação entre os parâmetros que permite encontrar a causa. No MultiJet, interpretar o que a ECU está fazendo pode ser mais importante do que simplesmente identificar qual componente apareceu no scanner. E, quando o comportamento muda radicalmente entre marcha lenta sem carga e funcionamento sob carga, essa diferença pode ser justamente a pista que separa uma troca de peças por tentativa de um diagnóstico realmente fundamentado.P0136 não significa necessariamente sonda defeituosa
Correções dos cilindros revelam o verdadeiro caminho da investigação
Ao engatar Drive ou Ré, as correções se equalizam
Pré-injeção pode estar no centro da investigação
Coletor de admissão carbonizado entra na lista de suspeitos
EGR também merece atenção
A torção do motor também pode fornecer uma pista
Carbonização aparece como ocorrência conhecida nas oficinas
Aquecedor da sonda também merece atenção
Cuidado com lâmpadas de LED e alterações no circuito
O scanner mostra o que a ECU está fazendo, não necessariamente por que está fazendo. O principal ensinamento deste caso está justamente na interpretação dos parâmetros.
Diagnóstico deve seguir a lógica da ECU
O caminho do diagnóstico
A lição do caso
