Fusíveis queimando com frequência: como diagnosticar curto-circuito?

O fusível automotivo desempenha um papel crucial na proteção do sistema elétrico de veículos automotores. Trata-se de um componente de segurança projetado para interromper o fluxo de corrente elétrica em situações de sobrecarga ou curto-circuito, prevenindo danos a outros componentes mais caros e evitando potenciais incêndios. Sua operação fundamental reside em um elemento condutor interno, calibrado para suportar uma corrente nominal específica por um determinado período.

O fusível é inserido em série no circuito elétrico que se deseja proteger. Sob condições normais de operação, a corrente elétrica flui através do elemento condutor do fusível sem causar alterações significativas em sua estrutura. No entanto, quando ocorre uma sobrecarga (corrente acima da nominal) ou um curto-circuito (caminho de baixa resistência para a corrente), a intensidade da corrente elétrica aumenta drasticamente.

Ao atingir o ponto de fusão, o material do elemento condutor se liquefaz e se rompe, interrompendo fisicamente o circuito elétrico. Essa interrupção é instantânea e impede que a corrente excessiva continue fluindo e cause danos aos outros componentes do sistema, como fiações, módulos eletrônicos, motores e outros dispositivos.

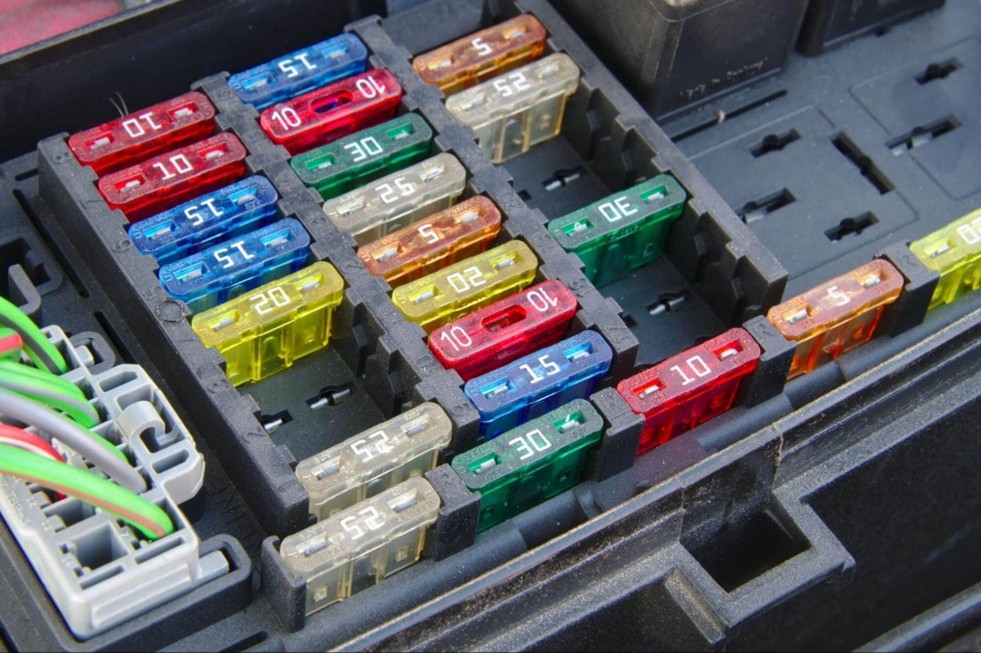

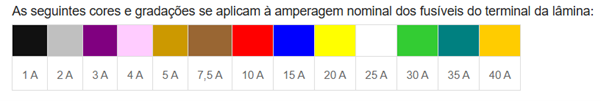

Fusíveis protegem os circuitos elétricos dos veículos. Eles projetam um fusível para queimar ou estourar, com uma amperagem abaixo do ponto onde ocorre o dano no circuito. Engenheiros dimensionam fusíveis para aproximadamente o dobro do consumo normal de corrente. Por exemplo, se um dispositivo normalmente consome 10 amperes, um fusível com aproximadamente 20 amperes pode protegê-lo. O fusível queima a 20 amperes, que é abaixo da corrente que pode danificar o circuito. Eles mostram a amperagem do fusível pela cor do fusível e por um número marcado na face exposta.

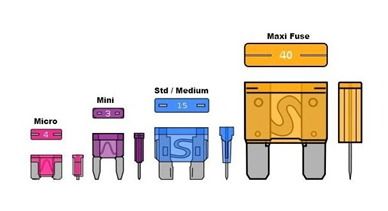

O Fusível ATO é um tipo de fusível é usado principalmente para proteger o sistema elétrico de veículos automotores. ATO significa "Automotive Technology Organization" (Organização de Tecnologia Automotiva). Esses fusíveis surgiram por volta de 1976 e são padronizados de acordo com a norma ISO 8820-3. A vantagem desse tipo de fusível é o pequeno espaço necessário e as linguetas de contato relativamente largas, que garantem um contato confiável no plug, mantendo assim baixas as resistências de contato e, consequentemente, a queda de tensão na rede de bordo.

Quando dois fios do sistema elétrico de um carro, que não deveriam se tocar, se conectam, eles criam uma conexão que permite que a eletricidade flua entre eles. Como resultado, a corrente elétrica é forçada a fazer um desvio pela nova ligação, causando uma queda de voltagem e um aumento na resistência. Isso pode fazer com que os fios esquentem e potencialmente causar um incêndio no veículo.

A maioria dos curtos-circuitos no seu carro ocorre devido a danos no isolamento. Se o isolamento ao redor de um fio for danificado, o condutor interno pode ser exposto. Isso pode acontecer se um fio for danificado ou entrar em atrito com uma borda afiada. A umidade pode danificar o isolamento e fazer com que os fios entrem em contato. Isso pode acontecer se um fio for exposto à água ou instalado em uma área com alta umidade.

A corrosão pode danificar o isolamento e fazer com que os fios entrem em contato. Isso pode acontecer se um fio for exposto a materiais corrosivos, como água salgada ou produtos químicos.

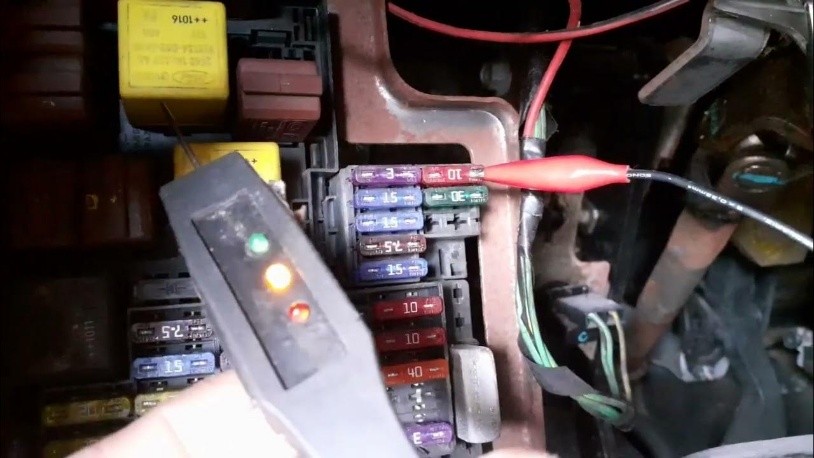

A lâmpada de polaridade é uma ferramenta simples, porém extremamente útil no mundo da eletricidade. Sua principal função é identificar a polaridade de um fio condutor, ou seja, determinar se ele é positivo (+) ou negativo (-). Isso é crucial em diversas aplicações elétricas para garantir conexões corretas e evitar danos a componentes. Além dessa função essencial, a lâmpada de polaridade oferece uma maneira rápida e prática de testar fusíveis diretamente na caixa de fusíveis. Sem a necessidade de remover cada fusível individualmente, você pode verificar sua integridade de forma eficiente.

Em resumo, a lâmpada de polaridade é uma ferramenta indispensável para eletricistas e entusiastas, combinando a capacidade de identificar polaridade com a conveniência do teste de fusíveis.

Toda vez que ocorre uma falha relacionada ao sistema elétrico pode ocorrer de acender uma luz no painel e um dos principais equipamentos para identificar a falha é o scanner automotivo que faz a varredura do sistema com base na estratégia do módulo a falha é gerada através do código OBD. A definição de curto-circuito é gerada principalmente quando há um fio positivo decapado que está encostando no massa negativo do veículo interrompendo a alimentação do sensor ou atuador, contudo para resultado gerados por código de falhas pode haver definições diferentes como o circuito aberto que representa um fio condutor ou conector com mau contato a energia elétrica não flui devidamente o fio pode estar rompido ou cortado.
