MAHLE orienta montagem e sincronismo do motor EA211

A montagem da parte superior e dos periféricos do motor EA211 de três cilindros exige atenção às especificações de torque, ao posicionamento das juntas e ao sincronismo dos componentes móveis. Em aula técnica, Carlos Júnior, inspetor de Assistência Técnica da MAHLE, apresenta os procedimentos para concluir a montagem do propulsor, destacando cuidados que ajudam a evitar falhas e retrabalho na oficina. Lembrando que, na Comunidade MAHLE, o reparador tem acesso a mais conteúdos técnicos.

Antes de iniciar a montagem da parte superior do motor, é necessário verificar as condições da superfície do bloco, observando possíveis imperfeições e empenamentos. Também é o momento de posicionar o pistão próximo ao ponto morto superior (PMS) e realizar o travamento para estabelecer o sincronismo da parte inferior do motor.

Na instalação da junta do cabeçote, a orientação da gravação é um ponto de atenção: a referência deve ficar voltada para cima. Conforme demonstrado na aula, não é necessário aplicar silicone ou outro elemento para fixar essa junta, pois sua construção considera a dilatação dos componentes metálicos durante o aquecimento do motor.

Outro cuidado envolve os parafusos de fixação do cabeçote. Peças com desgaste, imperfeições ou irregularidades nas roscas devem ser substituídas. Os parafusos que trabalham com torque e ângulo também precisam ser trocados, conforme a orientação apresentada na aula.

O aperto dos oito parafusos do cabeçote deve ser realizado com chave M12, seguindo as etapas indicadas: torque inicial de 40 Nm, seguido de três etapas de 90° cada. A sequência correta de aperto e o respeito às especificações são fundamentais para a montagem.

Antes da instalação dos tuchos e dos balancins roletados, a orientação é realizar uma pré-lubrificação dos alojamentos e das galerias com o próprio óleo do motor, sem excessos. A identificação prévia da posição das peças também facilita a montagem e ajuda a manter cada componente em seu local correto.

Na sequência, a junta da tampa do módulo de comando deve ser posicionada com a gravação voltada para cima. Os pinos-guia auxiliam no encaixe. Para fixar o módulo, os 12 parafusos devem ser apertados de forma cruzada, de dentro para fora, utilizando chave M8. O procedimento indicado prevê torque de 10 Nm, seguido de mais 120°.

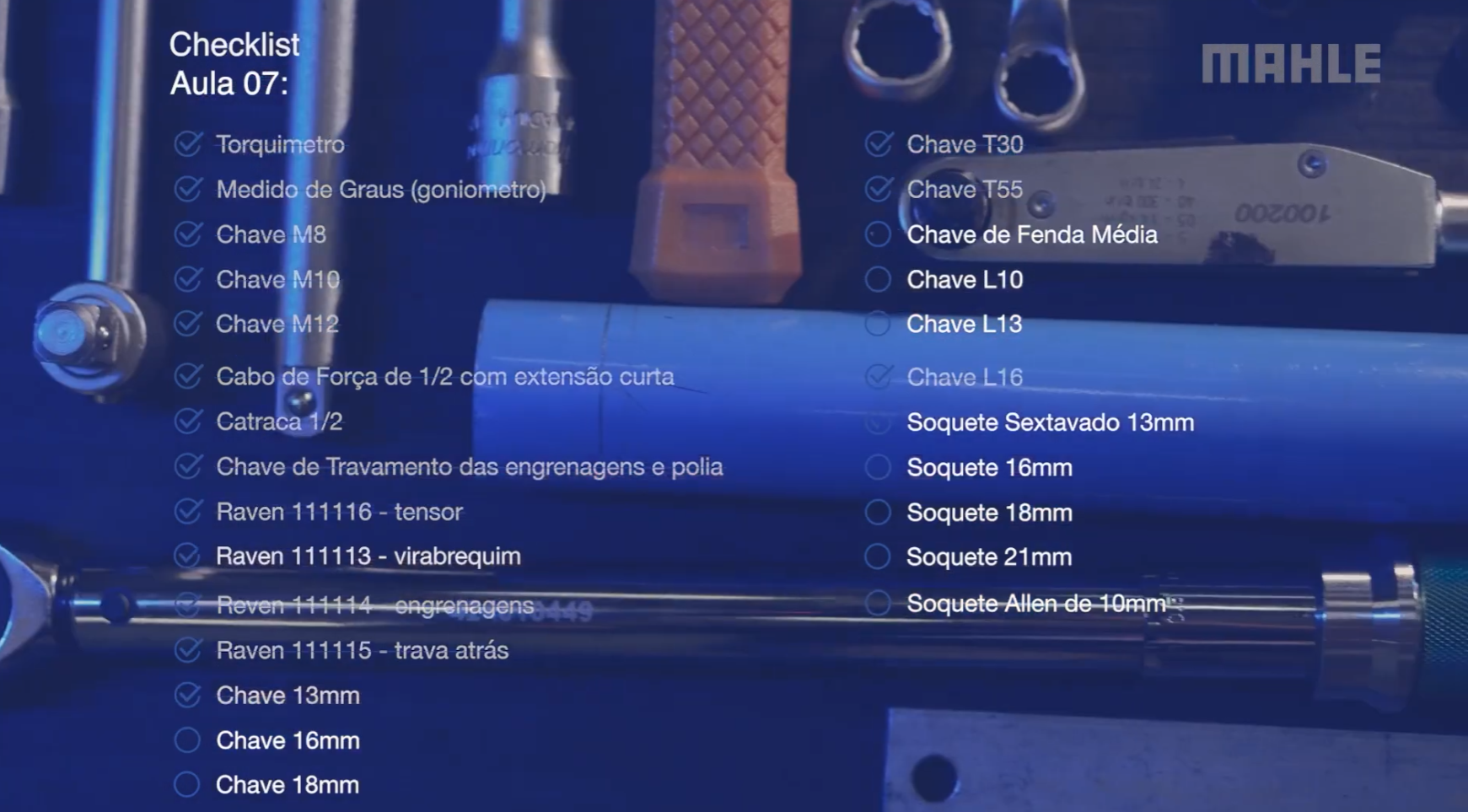

O sincronismo do EA211 requer ferramentas adequadas para travar e conferir a posição do virabrequim, dos comandos de válvulas e das engrenagens variáveis. Na demonstração, são utilizadas as ferramentas Raven 1113, para o travamento do virabrequim; 1115, para os comandos de válvulas na parte traseira; e 1114, para a verificação das engrenagens na parte frontal.

Se a ferramenta de travamento do virabrequim não alcançar a posição prevista, isso indica que o motor está fora de ponto e que o posicionamento precisa ser corrigido. Da mesma forma, as marcações das engrenagens de admissão e escape devem coincidir com as referências do alojamento, permitindo verificar o sincronismo entre os comandos.

Caso as ferramentas não se encaixem corretamente ou as marcações estejam fora de posição, será necessário ajustar as engrenagens em relação aos eixos de comando. Durante esse procedimento, a aula recomenda utilizar ferramentas de travamento apropriadas, pois os eixos são ocos e podem sofrer torção ou quebra caso sejam submetidos a esforços inadequados.

Os parafusos dos eixos de comando também devem ser substituídos por trabalharem com torque e ângulo. Depois do posicionamento das engrenagens e da instalação da correia dentada, é necessário ajustar o tensionador conforme as referências indicadas.

O procedimento demonstrado prevê torque de 24 Nm no tensionador. Após conferir novamente o sincronismo, os parafusos dos eixos de comando recebem um aperto inicial de 15 Nm e, posteriormente, o aperto final de 50 Nm mais 90°, seguindo as orientações apresentadas na aula.

Concluída essa etapa, o motor deve ser girado manualmente duas voltas para verificar se o sincronismo permanece correto. As ferramentas são então reposicionadas para conferir o ponto do virabrequim, dos comandos e das engrenagens. A tensão da correia deve ser ajustada com o motor corretamente sincronizado; caso contrário, o procedimento precisa ser refeito.

Com o sincronismo verificado, a montagem prossegue com as proteções da correia, a polia do virabrequim, o volante do motor, o trocador de calor, a bomba de alta pressão, o módulo da bomba d'água, o coletor de admissão com intercooler, as velas e os demais periféricos.

Cada componente exige atenção à sequência de montagem e ao aperto especificado. Na fixação da polia do virabrequim, por exemplo, a orientação apresentada é aplicar 150 Nm mais 180°. Para o volante do motor, são indicados 60 Nm mais 90°, com aperto em sequência cruzada.

Na montagem do módulo da bomba d'água, também é necessário observar a instalação e a tensão da microcorreia, seguindo as etapas de aperto demonstradas. Já nas velas de ignição do EA211 turbo, o torque indicado é de 22 Nm. A aula ressalta que a posição do eletrodo faz parte da estratégia de funcionamento do motor, motivo pelo qual a instalação deve respeitar as especificações.

Ao final, a recomendação é fazer uma inspeção geral para verificar se todos os componentes foram instalados corretamente, sem parafusos faltantes ou sobrando, e confirmar que os procedimentos foram executados conforme as orientações técnicas e as especificações da montadora.

Durante a demonstração, Carlos Júnior, inspetor de Assistência Técnica da MAHLE, reforça que os procedimentos de aperto e sincronismo são determinantes para o resultado do serviço. O cuidado deve ser mantido em todas as etapas, desde a preparação das superfícies até a conferência final do motor.

“Seguir a ordem de aperto, dar o torque e respeitar as especificações do fabricante é crucial para os bons resultados em qualquer motor”, orienta Carlos Júnior.

O procedimento reforça a importância de utilizar ferramentas adequadas, substituir os parafusos que exigem troca e conferir o sincronismo antes de concluir a montagem. Para o reparador, respeitar essas etapas é essencial para reduzir o risco de falhas e garantir que o motor esteja corretamente montado antes de retornar ao funcionamento.
