Motor ciclo Otto: entenda a combustão e a ignição

O ciclo Otto é a base de funcionamento de grande parte dos motores de ignição por centelha, presentes em veículos movidos a gasolina e etanol. Para compreender esse sistema, o reparador precisa conhecer as etapas de admissão, compressão, expansão e escape, além da influência da relação ar-combustível e do avanço da ignição sobre o desempenho do motor. Em conteúdo técnico, a Gauss aborda esses princípios e explica como as características dos combustíveis interferem no gerenciamento eletrônico. Mais informações sobre a marca estão disponíveis na Comunidade da Gauss.

Desenvolvido a partir dos trabalhos do engenheiro alemão Nikolaus August Otto, na década de 1870, o ciclo Otto é associado aos motores de ignição por centelha. Embora motores de quatro tempos também possam operar pelo ciclo Diesel, a diferença fundamental está na maneira como a combustão é iniciada: nos motores de ciclo Otto, a centelha da vela inflama a mistura ar-combustível; nos motores Diesel, a combustão ocorre pela injeção do combustível no ar aquecido pela compressão.

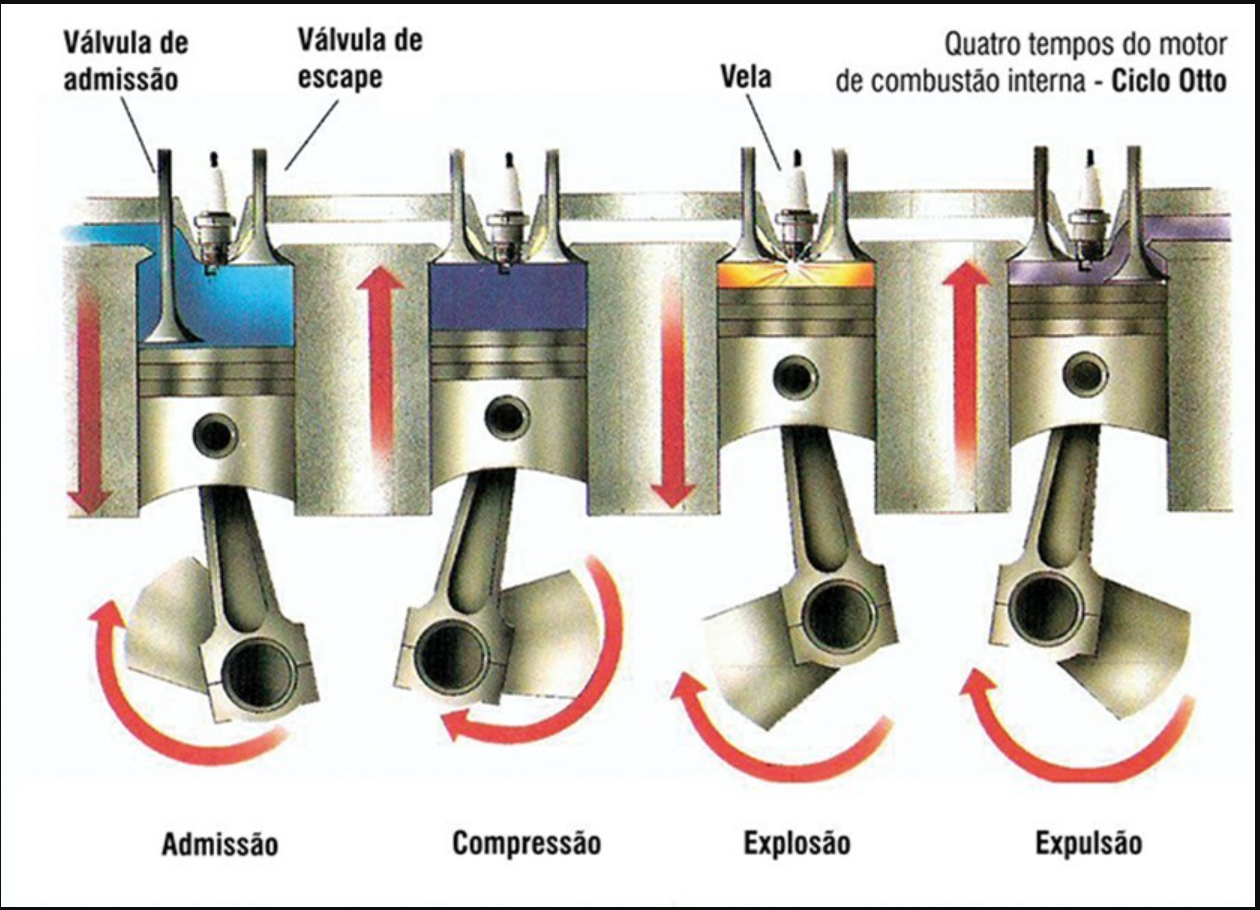

O funcionamento do motor de quatro tempos começa pela admissão, quando o pistão se desloca e permite a entrada de ar ou da mistura ar-combustível, conforme o sistema de alimentação utilizado. Na sequência, ocorre a compressão, etapa em que o pistão reduz o volume disponível no cilindro e eleva a pressão e a temperatura do conteúdo admitido.

Próximo ao ponto morto superior, o sistema de ignição produz a centelha na vela. A combustão eleva a pressão dos gases e empurra o pistão para baixo durante a expansão, etapa responsável pela geração de trabalho mecânico. Por fim, no escape, o pistão se desloca para expulsar os gases queimados pela válvula de saída. A eficiência desse processo depende de diferentes fatores, entre eles a qualidade da mistura, a compressão, a energia da centelha e o momento em que ela ocorre.

A relação estequiométrica representa a proporção de ar e combustível necessária para que ocorra a combustão completa em condições teóricas. Esse valor varia de acordo com a composição do combustível.

Em seu conteúdo técnico sobre a sonda lambda, a Gauss apresenta como referências aproximadas as relações de 14,7:1 para a gasolina pura, 9:1 para o etanol e 13,28:1 para a gasolina comercial brasileira considerada no material. Esses números expressam a massa de ar para cada unidade de massa de combustível e podem variar conforme a composição efetiva do combustível.

Quando há excesso de ar em relação ao combustível, a mistura é classificada como pobre. Quando há excesso de combustível, é considerada rica. Essas condições influenciam a combustão, o consumo, as emissões e a temperatura de funcionamento do motor.

Uma mistura excessivamente rica pode favorecer a combustão incompleta e a formação de depósitos de carbono. Já uma mistura muito pobre, dependendo das condições de operação e do projeto do motor, pode elevar a temperatura de determinados componentes e aumentar o risco de funcionamento irregular.

A sonda lambda monitora a concentração de oxigênio nos gases de escape e fornece informações utilizadas pela central eletrônica para corrigir a mistura ar-combustível. A estratégia de controle busca manter a proporção adequada às condições de funcionamento do motor.

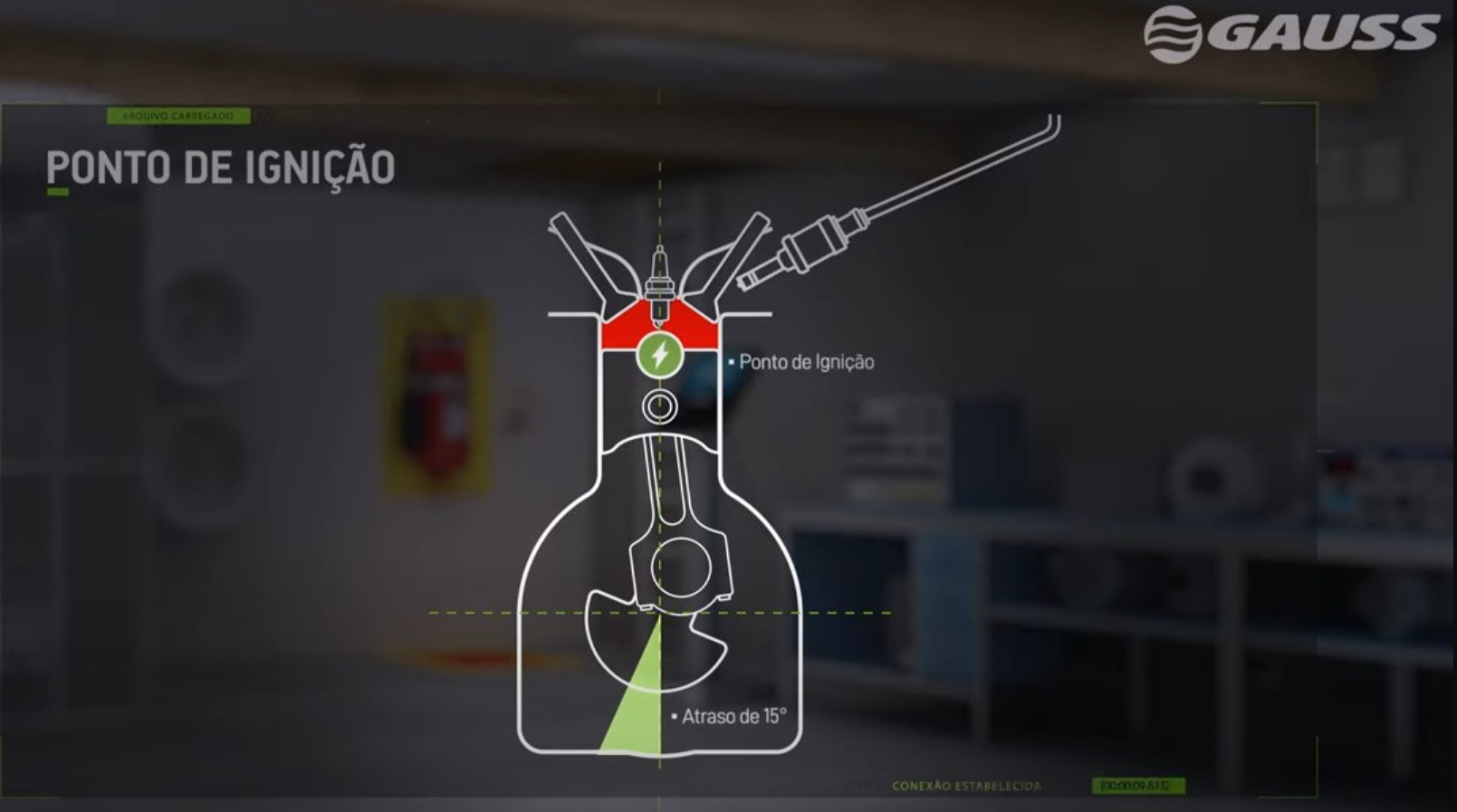

Outro fator importante é o avanço da ignição, que corresponde à antecipação do disparo da centelha em relação à posição do pistão. A combustão não acontece instantaneamente: a chama precisa se propagar pela mistura dentro da câmara. Por isso, o sistema deve iniciar a queima no momento adequado para que a pressão dos gases produza o trabalho desejado durante a expansão.

O ponto ideal de ignição varia conforme a rotação, a carga do motor, a composição da mistura, a temperatura e as características do combustível. Quanto maior a rotação, menor o tempo disponível para a combustão em cada ciclo, o que torna necessário ajustar o momento da centelha de acordo com as condições de operação.

Gasolina e etanol apresentam propriedades distintas, incluindo diferenças na relação estequiométrica e no comportamento durante a combustão. Por isso, os veículos flex precisam adaptar as estratégias de gerenciamento do motor ao combustível utilizado.

Segundo a Gauss, a central eletrônica pode utilizar informações da sonda lambda e do sensor de detonação, entre outros parâmetros, para identificar as condições de funcionamento e ajustar o ponto de ignição. O sensor de detonação detecta vibrações características da combustão anormal, permitindo que a central corrija o avanço quando necessário.

Para o reparador, compreender esses princípios ajuda a avaliar falhas de combustão, perda de desempenho, aumento de consumo e dificuldades de partida. O diagnóstico deve considerar o conjunto do sistema, incluindo velas, bobinas, sensores e gerenciamento eletrônico, sem atribuir automaticamente o problema a um único componente.

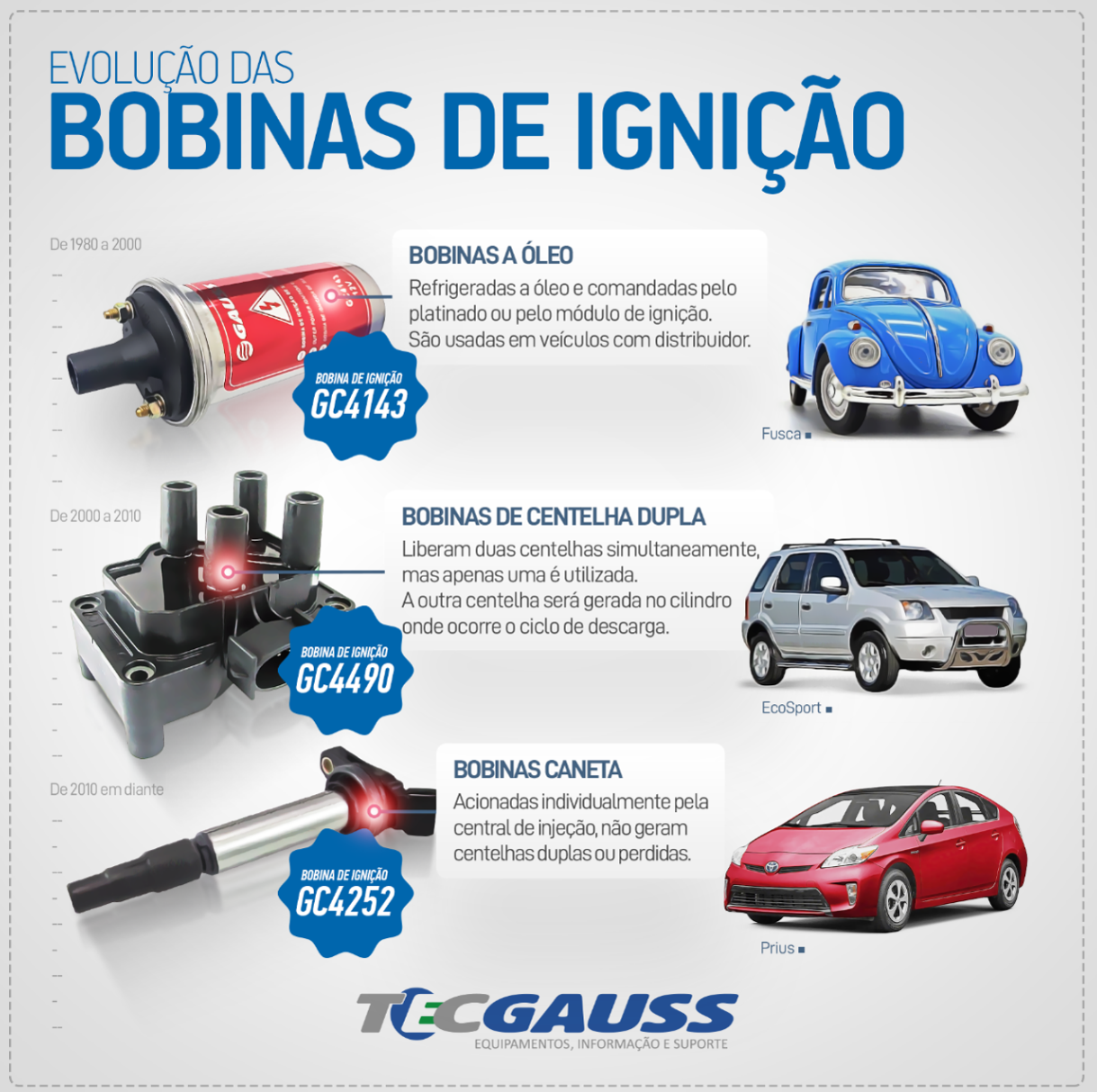

A bobina transforma a baixa tensão do sistema elétrico em alta tensão, necessária para produzir a centelha na vela. Já a central de gerenciamento determina o momento de acionamento conforme os parâmetros de funcionamento do motor. Falhas nesses componentes ou em seus circuitos podem comprometer a combustão e o desempenho do veículo.

Conhecer a relação entre combustível, mistura e avanço da ignição permite interpretar melhor os dados do scanner e direcionar os testes. Em veículos flex, essa análise também exige considerar as adaptações eletrônicas realizadas após o abastecimento e as condições em que o motor apresenta a falha.
