Procedimentos para regulagens de válvulas do motor D4D 1.0L 16V Renault e Peugeot

Realizar a regulagem correta das válvulas de comando no motor D4D 1.0L 16V é essencial para garantir o desempenho e a durabilidade do veículo.

Modelos como Renault Clio, March, Logan e Peugeot 206, fabricados entre 2000 e 2005, utilizam esse motor, que possui características específicas que exigem atenção especial durante a manutenção.​

Este guia detalha o passo a passo para o ajuste preciso das folgas de válvulas de comando, destacando a importância dessa regulagem para o bom funcionamento do motor.​

Características do motor D4D 1.0L 16V

Os motores da família D4D 1.0L 16V são equipados com um eixo de comando de válvulas e balancins roletados de duplo acionamento. Cada came do comando aciona duas válvulas de comando simultaneamente.

Devido a características construtivas específicas, é necessário seguir um procedimento especial, desenvolvido pela engenharia da Renault, para regular as válvulas de admissão e escapamento.

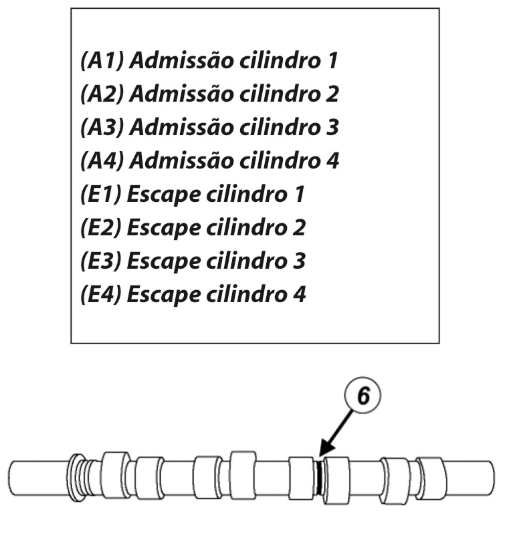

Esse procedimento é especialmente importante quando há um canal usinado no comando entre os cames de admissão e escapamento do segundo cilindro.​

A correta regulagem proporciona uma marcha lenta mais estável e garante o fechamento e vedação das válvulas quando o motor está quente.​

Preparação para a regulagem da válvula de comando

Antes de iniciar a regulagem, siga os passos abaixo:

1. Gire o motor no sentido horário até alinhar o furo localizado na flange traseira do bloco do motor, no lado direito, com o furo do volante do motor;

2. Introduza um pino para posicionar o pistão do primeiro cilindro em Ponto Morto Superior (PMS);

3. Lembre-se de que, nesses motores, o primeiro cilindro é o que se encontra próximo ao volante do motor;

Procedimento passo a passo para regulagem das válvulas de comando

Siga os procedimentos abaixo para ajustar as folgas das válvulas:

1. Ajuste a ferramenta de ângulo em 0° e retire o pino posicionador do volante;

2. Gire o virabrequim 20° no sentido horário e regule a folga das válvulas de escape do 1° e 3° cilindros com 0,35 mm a 0,42 mm;

3. Reposicione a ferramenta de ângulo em 0°, gire o virabrequim 240° no sentido horário e regule a folga das válvulas de admissão do 1° e 3° cilindros com 0,25 mm a 0,32 mm;

4. Reposicione novamente a ferramenta de ângulo em 0°, gire o virabrequim 120° no sentido horário e regule a folga das válvulas de escape do 2° e 4° cilindros com 0,35 mm a 0,42 mm;

5. Reposicione novamente a ferramenta de ângulo em 0°, gire o virabrequim 240° no sentido horário e regule a folga das válvulas de admissão do 2° e 4° cilindros com 0,25 mm a 0,32 mm.​

   Leia também

   • Como Diagnosticar falhas presente no Sistema de Ignição do ZETEC Rocam
   • EGR - Recirculação de gases em veículos a Gasolina – cuidados e manutenção
   • Por que o motor ZETEC ficou conhecido como um motor que superaquece
   • ADITIVOS NO DIESEL: SOLUÇÃO PREVENTIVA OU RISCO PARA O SISTEMA COMMON RAIL?

Considerações para motores sem canal usinado

Para motores equipados com eixo de comando sem o canal usinado entre os cames de admissão e escapamento do segundo cilindro, o procedimento é o mesmo. No entanto, os valores das folgas devem ser ajustados da seguinte forma:​

• Válvulas de admissão: 0,10 mm a 0,17 mm

• Válvulas de escapamento: 0,20 mm a 0,27 mm​

Finalização do procedimento

Após concluir a regulagem:

1. Feche o motor;

2. Ligue o motor e deixe-o aquecer até que o eletroventilador entre em funcionamento;

3. Verifique a estabilidade da marcha lenta;

4. Realize um teste de rodagem para certificar-se de que as operações foram executadas com êxito.​

O ajuste na válvula de comando faz a diferença no desempenho do seu motor

A regulagem correta das válvulas no motor D4D 1.0L 16V é fundamental para manter o desempenho e a eficiência do veículo. Seguindo os procedimentos detalhados acima, você garante uma manutenção precisa e eficaz.

Para aprofundar seus conhecimentos em manutenção automotiva, considere participar de um curso de mecânica automotiva. Além disso, compreender o funcionamento do coletor de admissão e o sincronismo do motor é essencial para diagnósticos precisos.
