Você, reparador automotivo especializado em eletrônica embarcada, sabe identificar, testar e compreender as diversas classes de diodos aplicadas em veículos modernos? Nesta primeira parte da série sobre semicondutores automotivos, vamos aprofundar o conhecimento sobre esses componentes essenciais para o correto funcionamento de módulos eletrônicos, alternadores, circuitos de sensores e sistemas de proteção. Acompanhe este conteúdo técnico e descubra como interpretar, testar e aplicar corretamente os diodos nos circuitos automotivos — conhecimento fundamental para diagnósticos mais rápidos, reparos assertivos e aumento da confiabilidade nos serviços prestados. O que são semicondutores e por que os diodos são tão importantes?

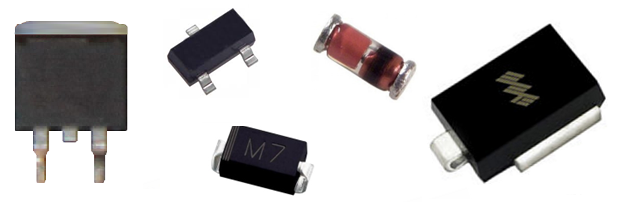

emicondutores são materiais que apresentam propriedades intermediárias entre condutores (como o cobre) e isolantes (como a borracha). Isso significa que eles podem conduzir ou bloquear corrente elétrica dependendo das condições do circuito e das características internas do componente. Por essa razão, semicondutores são a base da eletrônica moderna e fundamentais na construção de módulos automotivos. Dentre os semicondutores mais comuns encontramos: Diodos retificadores Diodos zener Diodos TVS (Transient Voltage Suppressor) Diodos de meia onda Transistores (NPN, PNP, MOSFET, IGBT etc.) Neste primeiro artigo, vamos abordar os diodos, suas aplicações práticas e técnicas de diagnóstico utilizadas nas oficinas especializadas.

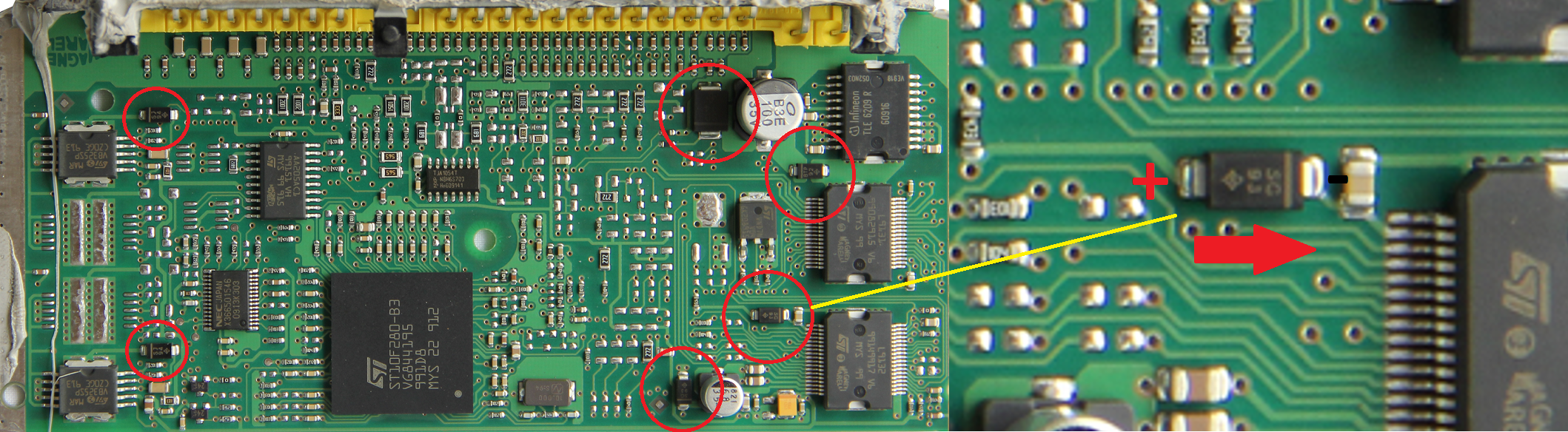

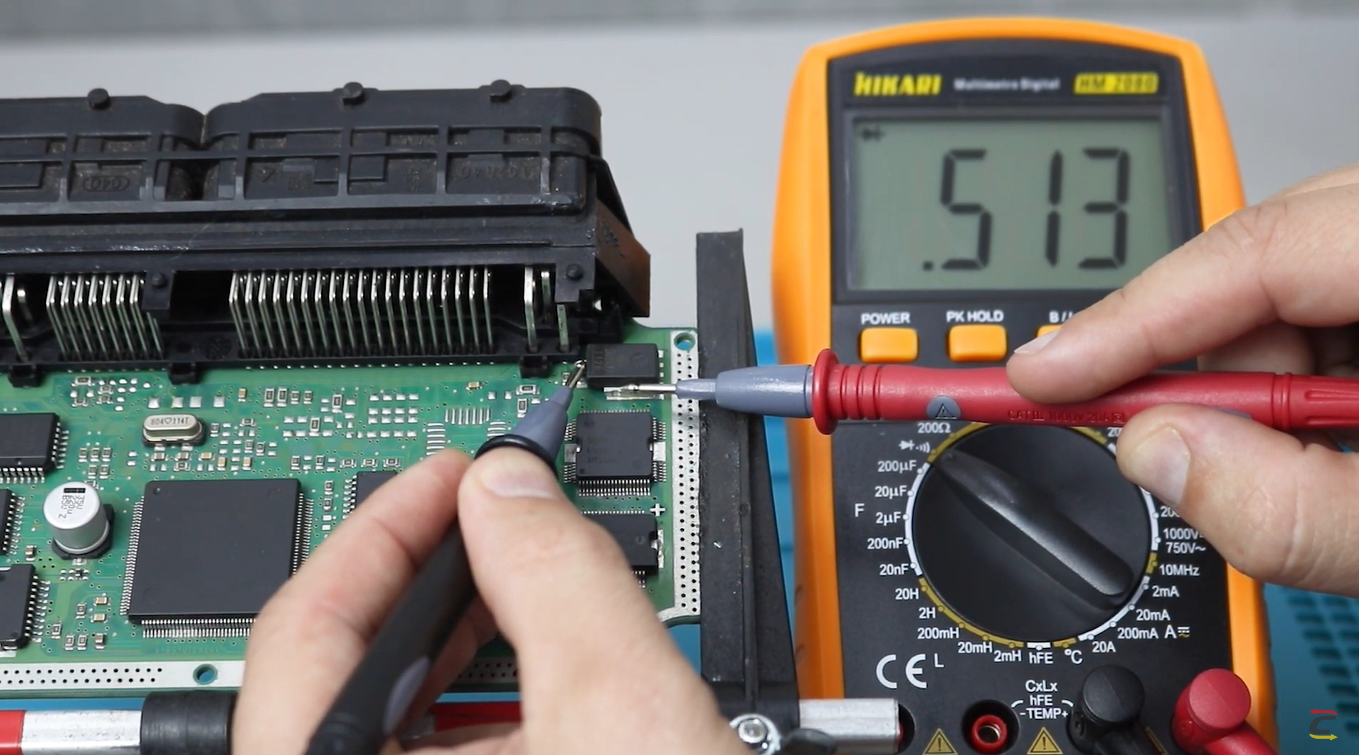

Diodo Retificador: controle de sentido da corrente O diodo retificador é o tipo mais comum de diodo e tem a função principal de permitir a passagem de corrente elétrica em apenas um sentido, bloqueando o fluxo no sentido inverso. Sua aplicação mais clássica é em circuitos de retificação de corrente alternada (CA) para corrente contínua (CC), como nos alternadores ou fontes de alimentação. Mesmo em módulos automotivos que operam apenas com corrente contínua, os diodos retificadores são amplamente utilizados para garantir que a corrente flua corretamente, protegendo o circuito contra inversões de polaridade. Características técnicas: Polarizado: possui dois terminais, o ânodo (+) e o cátodo (–). A polaridade é indicada por uma faixa no corpo do componente. Instalação: sempre em série com o circuito que se deseja proteger. Sentido da corrente: do ânodo para o cátodo (positivo para negativo). Como testar com multímetro: Selecione a escala de teste de diodos ou resistência. Diodo em curto: multímetro apita (continuidade total nos dois sentidos). Diodo aberto: multímetro não apresenta condução em nenhum sentido. Diodo em bom estado: condução apenas no sentido direto, com valor de resistência baixa (aproximadamente 400 a 700 mV), e bloqueio no sentido inverso (resistência alta ou ∞). Dica prática: sempre remova um dos terminais do diodo da placa para evitar leituras falsas causadas por outros componentes em paralelo. Diodo Zener: proteção contra sobretensão O diodo zener funciona de forma diferente do diodo retificador. Ele é projetado para operar no sentido inverso quando a tensão ultrapassa um valor pré-determinado, chamado de tensão de ruptura zener. Sua principal aplicação é estabilizar tensões e proteger o circuito contra picos de energia. É amplamente utilizado em: Linhas de alimentação sensíveis Entradas de microcontroladores Barramentos CAN e LIN Características técnicas: Sempre ligado em paralelo ao circuito O cátodo é conectado ao positivo da linha, e o ânodo ao terra. Atua como válvula de escape em caso de sobretensão TVS (Transient Voltage Suppressor): Uma variação do diodo zener, o TVS é especialmente projetado para lidar com transientes de alta energia, como picos provocados por motores de partida ou desligamentos bruscos. Sua construção permite transformar energia elétrica excedente em calor, dissipando-a com segurança.
Teste prático: A verificação do zener ou do TVS pode ser feita como no diodo retificador, porém para verificar a tensão de ruptura exata, é necessário usar uma fonte de bancada variável e observar o ponto onde ele começa a conduzir no sentido inverso. Diodo de Meia Onda: tratamento de sinais de sensores Em sistemas de sensores, como os de rotação e fase com sensores indutivos, o papel do diodo é ainda mais específico. Nesses casos, o componente é usado para manipular sinais analógicos de onda senoidal, permitindo que apenas a metade da onda (geralmente a positiva) seja encaminhada ao circuito lógico do módulo.

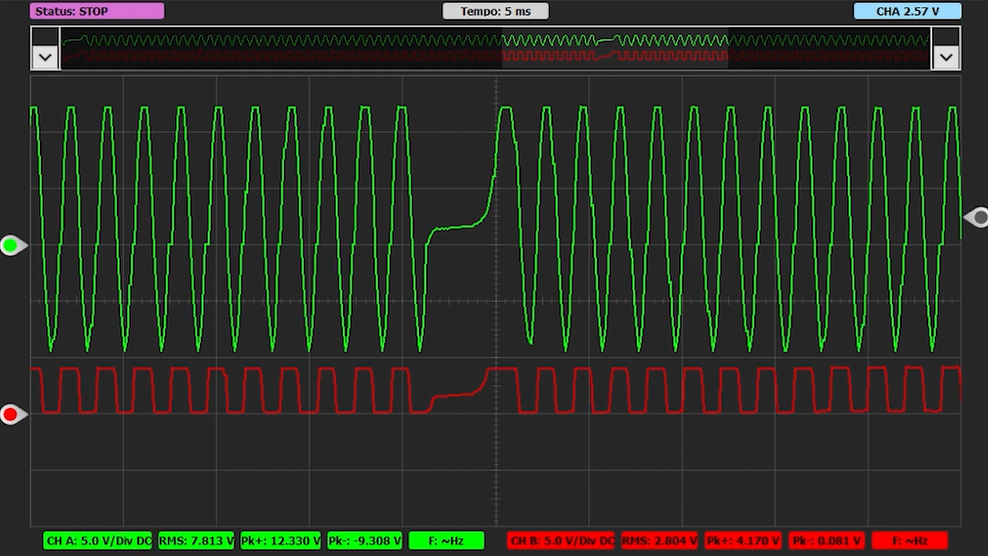

Funcionamento: Os sensores indutivos geram sinais de tensão com variação positiva e negativa em relação ao ponto zero. Um circuito de filtragem com resistores e capacitores suaviza o sinal. O diodo de meia onda elimina a parte negativa da onda, resultando em uma forma de onda compatível com o conversor analógico-digital (ADC) do módulo eletrônico. Com auxílio do osciloscópio, é possível observar todo esse tratamento de sinal e verificar falhas causadas por diodos danificados ou mal soldados. Considerações finais: A importância do teste preciso Os diodos estão entre os componentes mais críticos e expostos nos circuitos automotivos. Por estarem frequentemente posicionados na linha de entrada de alimentação ou junto a sensores, são responsáveis por: Proteger circuitos contra picos de tensão Bloquear polaridades reversas Filtrar sinais analógicos para processamento digital Por isso, seu mau funcionamento pode causar falhas intermitentes, queima de componentes ou inoperância total do módulo. Realizar testes precisos com multímetro e osciloscópio é parte fundamental da rotina do reparador moderno.
