Calibração ADAS: Guia Completo para Oficinas

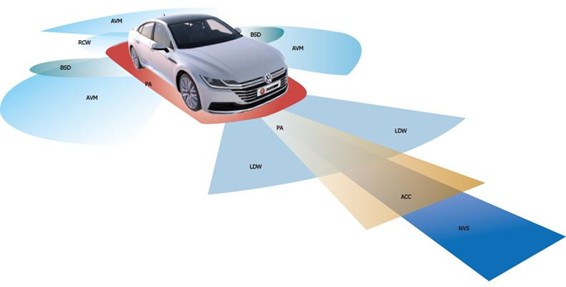

Com a evolução dos veículos modernos, os Sistemas Avançados de Assistência ao Motorista (ADAS) tornaram-se cada vez mais presentes nas oficinas

Esses sistemas elevam a segurança veicular ao monitorar constantemente o ambiente ao redor com o uso de sensores, radares e câmeras. Eles são responsáveis por funções como alerta de colisão, frenagem automática e correção de faixa.

Importância da calibração correta dos sensores ADAS

Porém, para que tudo funcione com precisão, a calibração correta dos sensores ADAS é essencial. Qualquer desalinhamento pode comprometer a segurança e o desempenho do sistema, tornando esse processo indispensável na manutenção automotiva atual.

Neste guia completo, você vai entender:

• O que é calibração ADAS;
• Por que ela é tão importante;
• Os dois tipos de calibração existentes (estática e dinâmica);
• Quais sensores exigem esse tipo de ajuste.

O que é Calibração ADAS?

A calibração ADAS é o processo de alinhar fisicamente e eletronicamente os sensores que compõem os sistemas de assistência ao condutor. Isso inclui câmeras, radares, sensores de ângulo de direção, entre outros.

Sempre que um veículo passa por reparos estruturais, troca de para-brisa, alinhamento ou substituição de para-choques, é necessário recalibrar os sensores. Sem isso, os sistemas ADAS podem interpretar dados incorretamente — colocando em risco o motorista, os passageiros e outros veículos.

Exemplo prático: Um desalinhamento de apenas 0,6° em um sensor pode comprometer a eficiência do sistema de frenagem automática, reduzindo drasticamente o tempo de resposta em situações críticas.

Tipos de calibração ADAS: Estática e Dinâmica

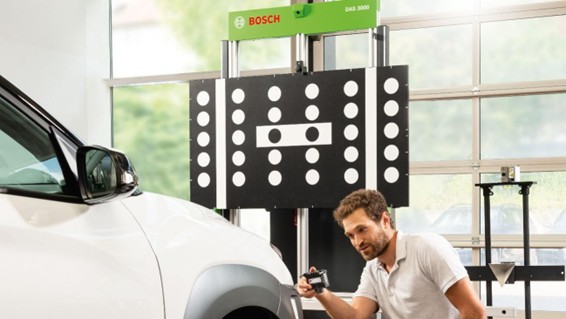

Calibração Estática

Esse tipo de calibração é realizada com o veículo parado, em ambiente controlado, com uso de alvos e ferramentas específicas.

Requisitos básicos:

• Espaço livre de ao menos 9 x 15 metros;
• Piso plano e sem reflexos;
• Iluminação uniforme;
• Sem objetos metálicos, vidros ou superfícies reflexivas ao redor.

Equipamentos utilizados:

• Ferramentas de verificação e inicialização do sistema ADAS;
• Suportes de alinhamento conforme especificações do fabricante;
• Alvos de calibração (padrões ópticos, formas geométricas ou metálicas);
• Trenas e lasers para medição precisa.

Calibração Dinâmica

Já a calibração dinâmica é realizada com o veículo em movimento, geralmente em vias bem sinalizadas e com velocidades específicas, conforme solicitado pelo sistema.

Dicas para a calibração dinâmica:

• Evite curvas acentuadas ou tráfego intenso;
• Siga veículos a uma distância segura;
• Utilize vias com marcações visíveis;
• Idealmente, conte com dois técnicos: um ao volante e outro monitorando a ferramenta de calibração em tempo real.

Em alguns modelos, a calibração pode exigir uma combinação de ambos os métodos, estático e dinâmico.

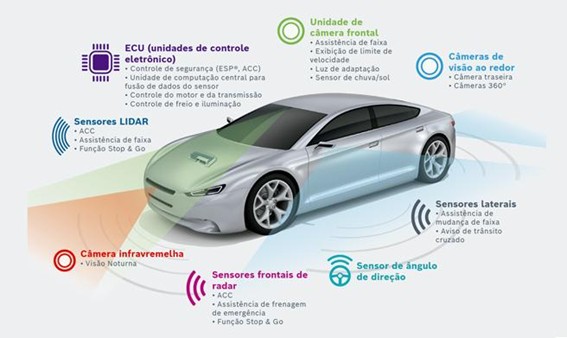

Sensores ADAS que precisam de calibração

A frequência e a necessidade da calibração variam conforme o modelo do veículo e o tipo de intervenção realizada. Abaixo, listamos os sensores mais comuns que requerem esse procedimento:

1. Sensor de ângulo de direção

• Função: Determina a posição do volante.
• Quando calibrar: Após alinhamento de rodas, troca de componentes da suspensão ou substituição da caixa de direção.
• Impacto: Essencial para faróis adaptativos, correção de faixa e estabilidade.

2. Câmeras frontais

• Função: Detectam obstáculos, faixas e veículos à frente.
• Quando calibrar: Após substituição do para-brisa, remoção de espelhos retrovisores ou ajustes no painel.
• Impacto: Sistemas como frenagem de emergência, ACC (controle de cruzeiro adaptativo) e LDW (aviso de saída de faixa).

3. Sensores de radar dianteiros

• Função: Medem a distância para veículos à frente.
• Quando calibrar: Após remoção ou troca do para-choque, colisões frontais ou alterações estruturais.
• Impacto: Crucial para ACC, FCW (alerta de colisão frontal) e assistente de tráfego.

4. Sensores de radar traseiros

• Função: Monitoram objetos próximos nas laterais e na traseira.
• Quando calibrar: Após colisões traseiras, trocas de para-choque ou sensores.
• Impacto: Sistemas de alerta de ponto cego, assistente de tráfego cruzado e estacionamento automático.

Conclusão: Calibrar é garantir segurança

A calibração ADAS é muito mais que um procedimento técnico — é uma garantia de segurança ativa para o condutor e os ocupantes do veículo. Em tempos onde a eletrônica embarcada dita o comportamento dinâmico dos carros, negligenciar esse processo pode comprometer toda a eficiência dos sistemas de assistência.

Recomendações finais:

• Sempre consulte o manual técnico e as instruções do fabricante;
• Utilize ferramentas homologadas e em bom estado;
• Registre a calibração no histórico do veículo para garantir rastreabilidade e credibilidade ao serviço.

Novidade: Coluna especial ADAS

A partir do próximo mês, lançaremos uma coluna mensal exclusiva sobre calibração ADAS. Nela, você vai encontrar:

• Dúvidas comuns dos reparadores;
• Dicas práticas para o dia a dia da oficina;
• Casos reais de diagnósticos e falhas de calibração;
• Atualizações sobre ferramentas e tendências.

Fique atento e acompanhe! Vamos juntos tornar sua oficina cada vez mais preparada para os desafios da nova geração de veículos.
