Turbocompressores em motores Volkswagen TSI EA211: Arquitetura, funcionamento e diagnóstico

Por que o turbocompressor existe?

Antes de entrar na técnica, vale entender o propósito. O turbocompressor cumpre quatro funções essenciais.

Compressão de ar: ele comprime o ar que entra no motor e o direciona para a câmara de combustão, permitindo uma queima mais eficiente.

Aumento de potência: a queima mais eficiente resulta em ganho significativo de potência e torque sem ampliar o tamanho do motor.

Eficiência energética: aproveita a dinâmica dos gases de escape, energia que seria desperdiçada, para "alimentar" o motor com mais oxigênio.

Downsizing: Conceito que permite extrair mais potência de motores menores, com o auxílio de tecnologias reduzindo consumo e emissões sem sacrificar desempenho.

Como o turbocompressor funciona

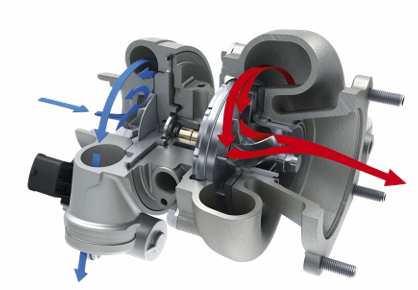

O conjunto é formado por dois rotores em um eixo solidário: de um lado, a turbina, que é acelerada pelos gases de escape; do outro, o compressor, que pressuriza o ar admitido para a câmara de combustão.

Rotação do turbocompressor

Os turbos com mancal de deslizamento operam entre 150.000 e 200.000 RPM. Os modelos com rolamentos (roletados) podem chegar a 240.000 RPM nos motores modernos.

Sistema de lubrificação

Devido às velocidades e temperaturas extremas, o eixo "flutua" sobre um filme de óleo de alta pressão durante o funcionamento. Esse filme impede o contato metal a metal e previne danos por calor excessivo.

Ciclo do ar

O sistema gerencia grandes volumes de ar que, após comprimidos, são enviados para a câmara de combustão para potencializar a combustão que gera o movimento do motor.

Arquitetura: turbina x compressor

Os dois lados do turbocompressor funcionam de forma inversa:

O compressor em detalhe

O ar atmosférico entra axialmente pelo centro do rotor (inducer), que é o ponto de menor pressão do sistema. O rotor acelera o ar radialmente, aumentando sua energia cinética. Ao passar pelo difusor (voluta), essa velocidade é convertida em pressão estática pelo efeito Bernoulli.

O resultado é que a pressão de saída é significativamente maior que a pressão de entrada, característica inversa ao que ocorre na turbina.

A turbina em detalhe

Os gases de escape chegam do coletor com alta pressão e alta temperatura. Esta é a zona de maior pressão do sistema de exaustão. Após expandirem contra as palhetas do rotor e transferirem torque ao eixo, os gases saem em direção ao catalisador e ao escapamento.

Para que a expansão ocorra, a pressão de entrada da turbina deve ser necessariamente maior que a pressão de saída.

Componentes do sistema de sobrealimentação

Válvula Diverter

A válvula diverter, também chamada de válvula dump, fornece um caminho alternativo para o fluxo de ar quando a borboleta fecha, como durante uma troca de marcha. Sua função é prevenir o fenômeno de surge do compressor.

O surge ocorre quando há instabilidade de fluxo em condições de baixo fluxo e alta razão de pressão, podendo causar danos aos componentes internos do turbocompressor.

Wastegate

A wastegate é a válvula de descarga responsável pelo controle da pressão de sobrealimentação. Suas principais vantagens são:

-       Segurança: mantém a pressão dentro dos limites suportados pelo motor, evitando o Overboost

-       Eficiência energética: otimiza a queima ao manter a pressão ideal para cada situação de uso

-       Entrega de potência linear: garante que a potência máxima seja alcançada de forma suave e controlada

Sem controle de pressão, os riscos incluem detonação por combustão prematura e quebra de componentes como bielas e pistões por excesso de pressão.

Intercooler

Após a compressão, a temperatura do ar aumenta significativamente. O intercooler resfria esse ar antes da admissão, tornando-o mais denso e rico em oxigênio para a combustão. Ar mais frio significa mais oxigênio por litro, o que resulta em mais potência e menos risco de detonação.

Características específicas dos motores EA211

Tubos plásticos

Todos os tubos de admissão são em plástico, o que proporciona deslocamento mais linear pelo menor atrito na superfície, em comparação ao metal.

Dois sensores MAP

O sistema utiliza dois sensores MAP com funções distintas:

-       G31, posicionado antes da TBI: mede a pressão de turbo.

-       G71, instalado no coletor de admissão: mede pressão no coletor.

A ECU compara as leituras de ambos continuamente. Se houver discrepância significativa com a borboleta aberta, o sistema detecta fuga ou restrição e aciona o Limp Mode.

Por que o EA211 não usa válvula diverter?

Três razões técnicas explicam essa escolha de engenharia:

1. Os dutos de admissão foram desenvolvidos para manter bom controle do fluxo de ar com baixa resistência ao escoamento
2. O tubo de conexão possui câmaras de ressonância para reduzir vibrações no processo de admissão
3. A engenharia VW determinou que o refluxo não atinge energia capaz de causar fadiga mecânica prematura nas pás do compressor ou no eixo da turbina

A ausência da válvula diverter tem ainda uma vantagem prática: mantém-se uma pressão residual no sistema de admissão durante o fechamento parcial da borboleta, otimizando a pressurização imediata na retomada e reduzindo o tempo de resposta do conjunto.

A "Flauta Equalizadora"

Em vez da válvula diverter, o EA211 usa ressonadores acústicos no tubo de conexão. O princípio funciona em três etapas:

1. O refluxo do ar gera uma onda de pressão sonora ao fechar a borboleta
2. A onda entra no ressonador calibrado para a frequência específica e é refletida com inversão de fase
3. A crista da onda é anulada pelo vale da onda refletida (interferência destrutiva), silenciando o sistema de forma passiva, sem componentes eletrônicos ou válvulas móveis

Sistema Watercooler

Nos motores TSI, o intercooler é resfriado a água (não a ar), integrado ao próprio coletor de admissão. As vantagens são:

-       Eficiência térmica elevada: trajeto de ar muito menor, resultando em menor turbo lag

-       Temperatura de admissão constante (IAT): evita oscilações que prejudicam o desempenho

-       Melhor desempenho em alta exigência: em condução esportiva, o sistema evita o aquecimento excessivo do ar, prevenindo a perda de potência

-       Compactação: design mais compacto.

Wastegate Eletrônica

Os motores EA211 mais utilizam wastegate com atuação elétrica em vez de pneumática. As vantagens são:

-       Atuação ativa: a ECU comanda um motor elétrico para abrir ou fechar instantaneamente, sem depender de pressão de ar

-       Mapeamento preciso: permite definir a pressão exata para cada rotação e carga

-       Confiabilidade: elimina mangueiras de borracha e diafragmas que costumam ressecar ou vazar

-       Curva de torque linear: a transição de potência torna-se muito mais suave para o motorista

Calibração da Wastegate Eletrônica

A calibração é obrigatória após qualquer substituição. Ela envolve três etapas críticas:

1. Sincronização de fim de curso: a ECU precisa mapear o ponto 0% (totalmente fechada) e o ponto 100% (totalmente aberta)
2. Compensação de tolerâncias: elimina diferenças de fabricação, evitando que o motor elétrico force a haste além do limite
3. Controle de Target Boost: alinha a relação entre posição do atuador e pressão gerada com o mapa de injeção

Um aviso importante: nunca force a haste manualmente. As engrenagens internas são de plástico e podem saltar dentes, inutilizando o componente.

Diferença de ajuste por fabricante

-       Turbinas BorgWarner (1.0 TSI): o atuador é parafusado ao corpo por furos oblongos (rasgados). Afrouxe os parafusos e desloque o corpo milimetricamente para frente ou para trás até atingir o valor de tensão exigido no scanner

-       Turbinas IHI ou MHI (1.4 TSI): o ajuste é feito com calços espaçadores de precisão (arruelas de espessuras específicas) colocados entre o suporte do atuador e a carcaça. Em vez de correr o atuador em um rasgo, adiciona-se ou remove-se microcalços para afastar ou aproximar o motor do pino da wastegate

Turbocompressores EA211: modelos e aplicações

BorgWarner B01 (1.0 TSI / 200 TSI)

Veículos: Up!, Polo, Nivus, Virtus, Golf, T-Cross, Tera

Mitsubishi TD025 (1.4 TSI / 250 TSI)

Veículos: Golf, Polo, Jetta, T-Cross, Taos, Tiguan, Virtus

ICSI RHF3 (1.4 TSI / 250 TSI)

Veículos: Golf, Tiguan

Pressão absoluta x pressão relativa: conceito essencial para o diagnóstico

Este é um ponto que gera muita confusão na bancada. Existem três regimes que o mecânico precisa dominar:

Motor aspirado em marcha lenta: borboleta quase fechada, pistão desce sem receber ar suficiente. Isso gera vácuo no coletor de aproximadamente -0,6 bar relativo / 0,4 bar absoluto. É esse vácuo que aciona o servofreio.

Motor aspirado em plena carga: borboleta totalmente aberta, sem restrição. A pressão equivale à atmosférica: 1,0 bar absoluto / 0 bar relativo. Nenhuma sobrepressão, nenhum vácuo.

Motor sobrealimentado em plena carga: o compressor empurra ar acima da atmosférica. No 1.4 TSI com boost de +1,0 bar relativo, o sensor MAP lê 2,0 bar absoluto.

A dica prática: quando o scanner exibir "pressão de carga: 2,1 bar", subtraia 1,0 bar. Sobram 1,1 bar de sobrepressão real, que é exatamente o que a engenharia do motor foi projetada para suportar.

Pressões de referência dos motores TSI

Sistema de arrefecimento de duplo circuito

Os motores EA211 TSI operam com dois circuitos de arrefecimento independentes.

Circuito de Alta Temperatura (Motor)

-       Componentes: radiador principal + bomba mecânica

-       Temperatura de operação: 90°C a 105°C

-       Responsável pela refrigeração do bloco e cabeçote

Circuito de Baixa Temperatura (Intercooler e Turbo)

-       Componentes: radiador secundário frontal + bomba elétrica V188

-       Resfria o intercooler ar-água integrado ao coletor de admissão e o conjunto central do turbocompressor

Diagnóstico: como testar o turbocompressor

Metodologia

O teste deve ser realizado preferencialmente em condição dinâmica, em teste de rodagem ou dinamômetro, pois o turbocompressor depende da energia térmica e do fluxo dos gases de escape para gerar pressão.

No scanner, selecione os PIDs "Desired Boost Pressure" e "Actual Boost Pressure" na função de Data Logger ou Gráfico. Adicione também a leitura do Duty Cycle da wastegate eletrônica.

Teste de carga de pedal

Em 3ª ou 4ª marcha, partindo de 1.500 rpm, acelere fundo até 4.000 rpm e observe:

-       Compare "Pressão Especificada" vs "Pressão Real" no scanner

-       Tempo: o pico de pressão deve ser atingido em menos de 2 segundos

-       Duty Cycle: se o atuador precisar de 90 a 95% de ciclo de trabalho para manter a pressão alvo, há perda de eficiência. Suspeite de desgaste de pás ou microvazamentos

Sensores MAP: referências de tensão

Com ignição ligada e motor parado, ambos os sensores MAP devem marcar a pressão atmosférica local (~1000 hPa / 1,0 bar). Uma diferença superior a 50 hPa indica descalibração.

Cenário A: Underboost (pressão abaixo da alvo)

A pressão entregue não atinge o valor solicitado pela ECU. As causas mais comuns são:

-       Fugas de pressão: anel de vedação da saída da turbina, vedação na entrada da TBI, vedação do intercooler integrado, sistema de ventilação do cárter, atuador da wastegate

-       Eficiência volumétrica reduzida: obstrução no sistema de admissão ou filtro de ar saturado

-       Controle eletrônico: falha na eletroválvula de controle

-       Falha mecânica: desgaste no eixo ou wastegate que não veda totalmente

Smoke Test para localizar fugas

Aplique fumaça pela entrada da pressurização e observe:

-       Vazamento interno: se sair pela tampa de óleo, o intercooler integrado ao coletor possui microfissuras

-       Vazamento externo: verifique anéis de vedação dos engates rápidos e trincas na carcaça plástica

Dica de ouro: a flange de conexão do turbocompressor tem alto índice de quebras por manuseio incorreto durante a manutenção. Sempre que desconectá-la, faça isso com cuidado. Ela é um ponto frequente de perda de pressão após intervenções.

Códigos de falha por Underboost

Cenário B: Overboost (pressão acima do alvo)

A pressão entregue supera a pressão alvo de forma persistente e a ECU não consegue controlar a pressão gerada. As causas mais comuns são:

-       Histerese da eletroválvula: a válvula de controle não alivia o vácuo/pressão para o atuador com rapidez suficiente

-       Sensor MAP descalibrado: informa pressão menor que a real, fazendo a ECU continuar solicitando mais carga

Códigos de falha por Overboost

Outros códigos frequentes

Sintomas visuais e auditivos

Assobio agudo: indica erosão ou danos nas pás do compressor, causados por entrada de poeira ou partículas no sistema de admissão.

Fumaça azul na partida: passagem de óleo pelos mancais para a carcaça quente durante o repouso. Indica desgaste dos selos ou formação de borra no eixo.

Perda de potência sem DTC de motor: pode ser falha na bomba V188. A ECU corta a pressão de sobrealimentação preventivamente devido à alta temperatura do ar de admissão, sem gerar código de falha de motor evidente.

Sistema de ventilação Blow-By no EA211

Os motores EA211 utilizam um sistema de ventilação por canais internos, que evita o congelamento. Os gases blow-by depurados no separador de óleo são conduzidos por canais internos até a conexão com o coletor de admissão, onde se misturam com o ar externo.

Dependendo das condições de pressão, os gases chegam diretamente ao coletor de admissão ou ao lado de admissão do turbocompressor.

A válvula de retenção no coletor de admissão está instalada no ponto mais profundo do coletor. Quando o motor está parado, ela abre, permitindo que o óleo acumulado retorne para o separador.

Conclusão

O sistema de sobrealimentação dos motores Volkswagen EA211 é um conjunto altamente integrado. O turbo, o intercooler de água, a wastegate eletrônica, os sensores MAP duplos e a bomba trabalham em conjunto sob controle preciso da ECU.

Para diagnosticar corretamente qualquer falha nesse sistema, o mecânico precisa dominar três fundamentos: entender o fluxo de pressão (o que deve estar alto ou baixo e onde), saber interpretar as leituras do scanner em pressão absoluta e relativa, e conhecer a lógica de funcionamento da wastegate eletrônica, especialmente a obrigatoriedade de calibração após qualquer troca.

Com essa base, a diferença entre um diagnóstico certeiro e uma troca de peça desnecessária está justamente no conhecimento técnico aplicado.
