O sistema de arrefecimento é uma parte crítica de qualquer veículo motorizado, além de estar presente em muitas máquinas industriais. Sua função é controlar a temperatura do motor, evitando o superaquecimento e garantindo que ele opere dentro da faixa ideal de temperatura. Este artigo oferece uma visão abrangente sobre o sistema de arrefecimento, abordando sua importância, principais componentes, falhas comuns, soluções e práticas de manutenção preventiva.

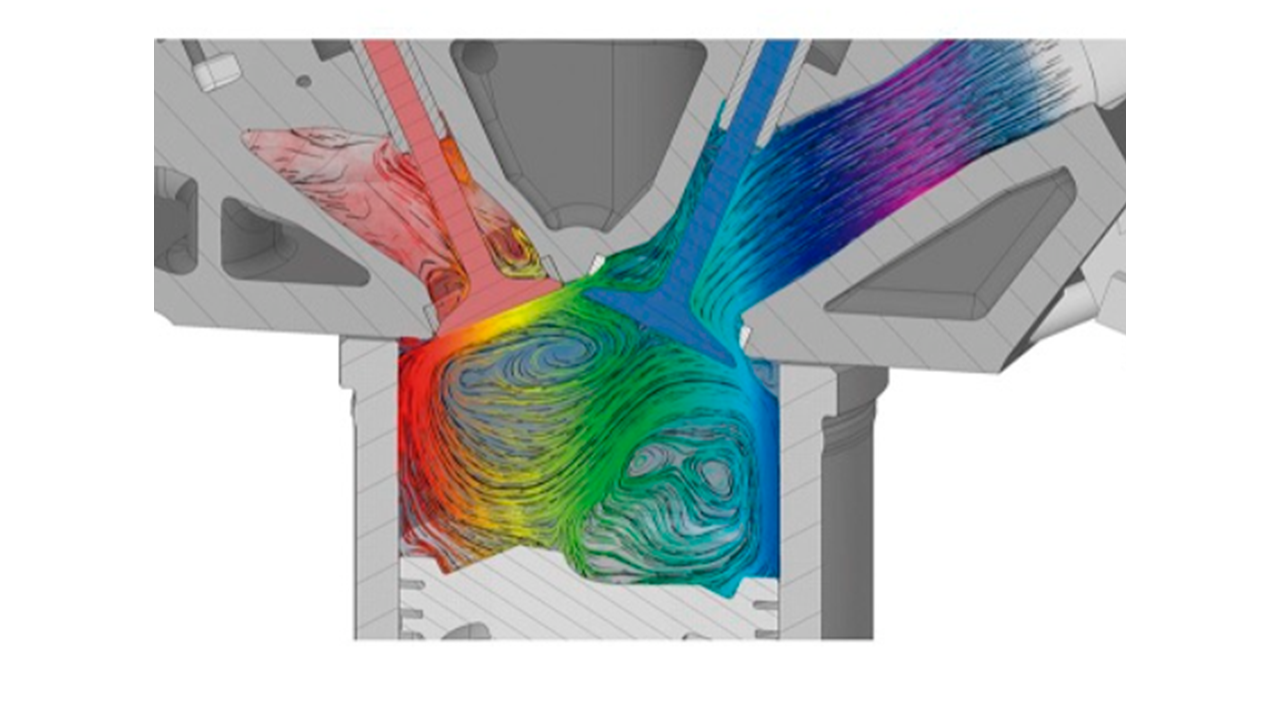

O motor a combustão interna é classificado como uma máquina térmica, ou seja, um dispositivo que converte energia térmica (calor) em energia mecânica (trabalho). Esse processo ocorre por meio da queima de combustíveis como gasolina, etanol ou diesel, em uma câmara de combustão fechada. A expansão dos gases resultantes da combustão exerce pressão sobre os pistões, movimentando-os dentro dos cilindros.

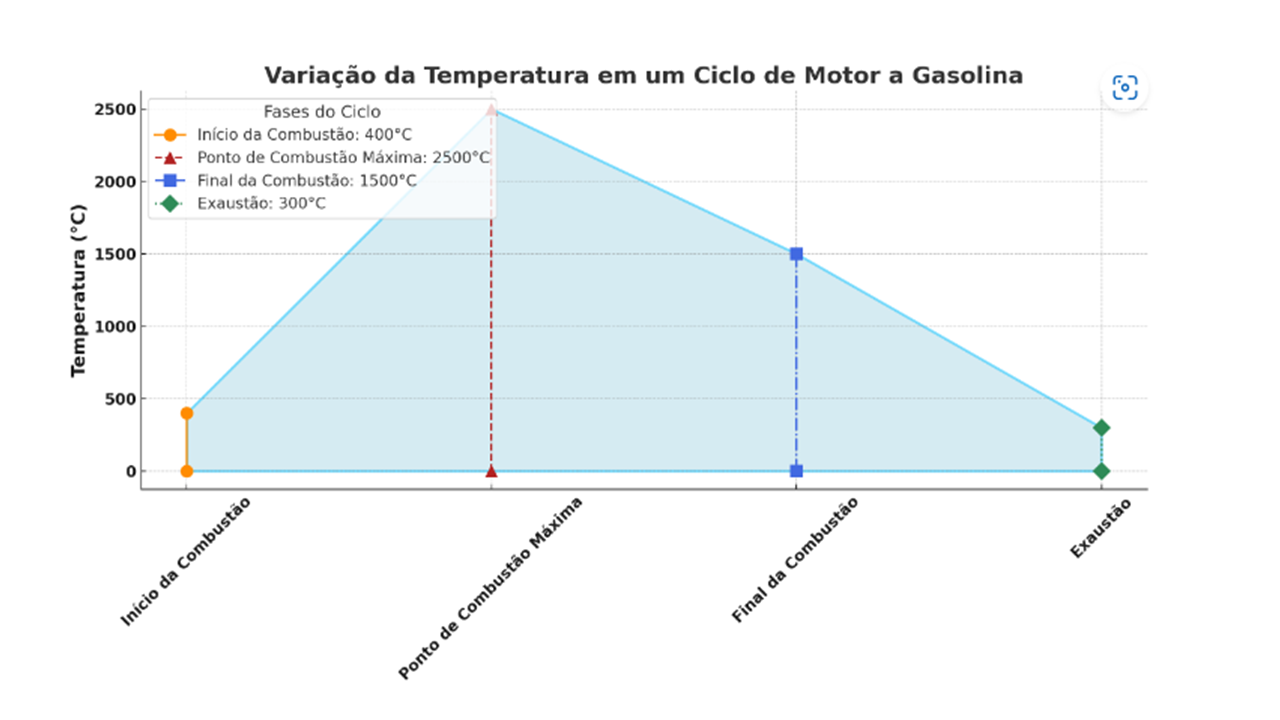

A temperatura na câmara de combustão varia conforme o tipo e a configuração do motor, mas pode atingir valores extremos:
Motores a gasolina: 2.000 a 2.500 °C
Motores a Diesel: 2.500 a 3.000 °C

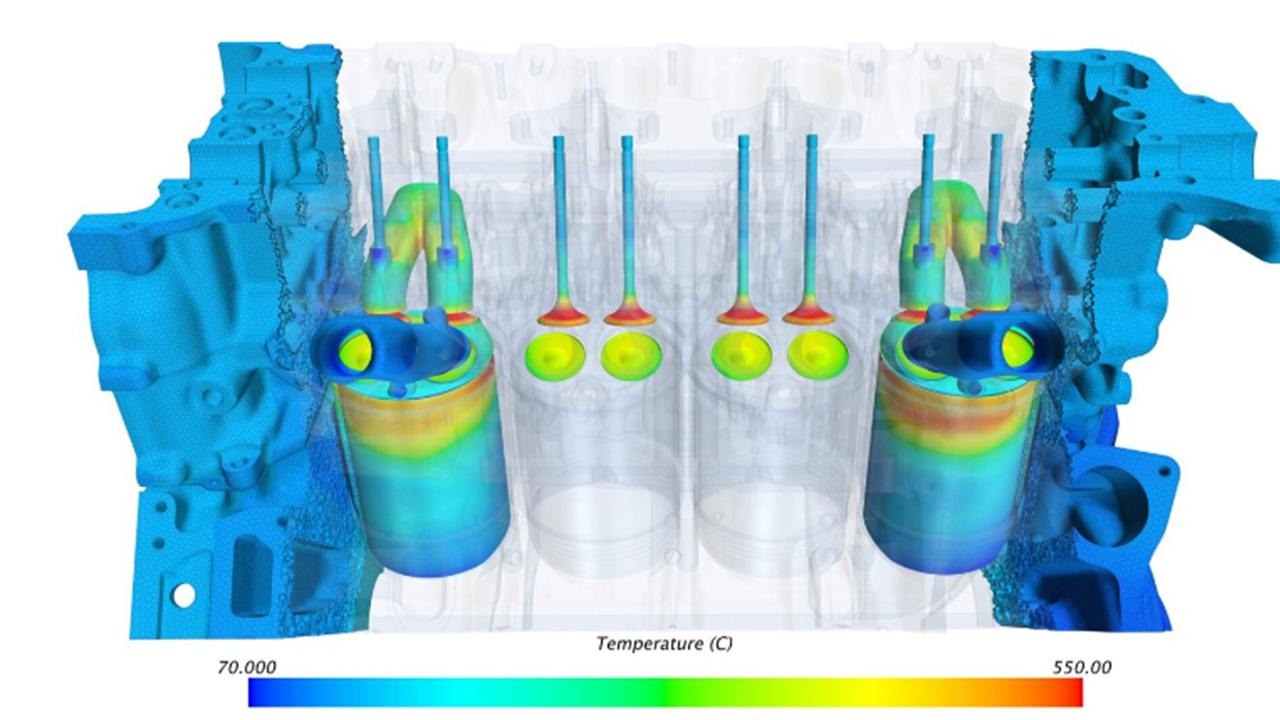

Essas temperaturas, embora breves, exigem um sistema de arrefecimento eficiente para dissipar o calor e evitar danos aos componentes internos como cabeçote, cilindros e válvulas.
2. Introdução ao Sistema de Arrefecimento
O sistema de arrefecimento tem a função primordial de remover o excesso de calor gerado pela combustão. Sem esse controle térmico, o motor pode alcançar temperaturas entre 600 °C e 800 °C, o que comprometeria sua integridade. Por isso, o sistema é composto por elementos eletromecânicos e hidráulicos projetados para manter a temperatura sob controle.
Manter o motor na faixa térmica ideal aumenta sua eficiência, reduz o consumo de combustível e prolonga a vida útil dos componentes. Além disso, o controle térmico evita a pré-ignição e a detonação, fenômenos prejudiciais ao desempenho do motor.
2.2 Perda de Energia Térmica e Eficiência do Motor
Os motores a combustão convertem apenas 30% a 40% da energia do combustível em trabalho útil. O restante se perde:
30–40%: dissipado pelo sistema de arrefecimento e radiação térmica;
20–25%: pelos gases de escape;
5–10%: em atrito interno e acessórios.
Essas perdas justificam o desenvolvimento de tecnologias que otimizem o aproveitamento energético

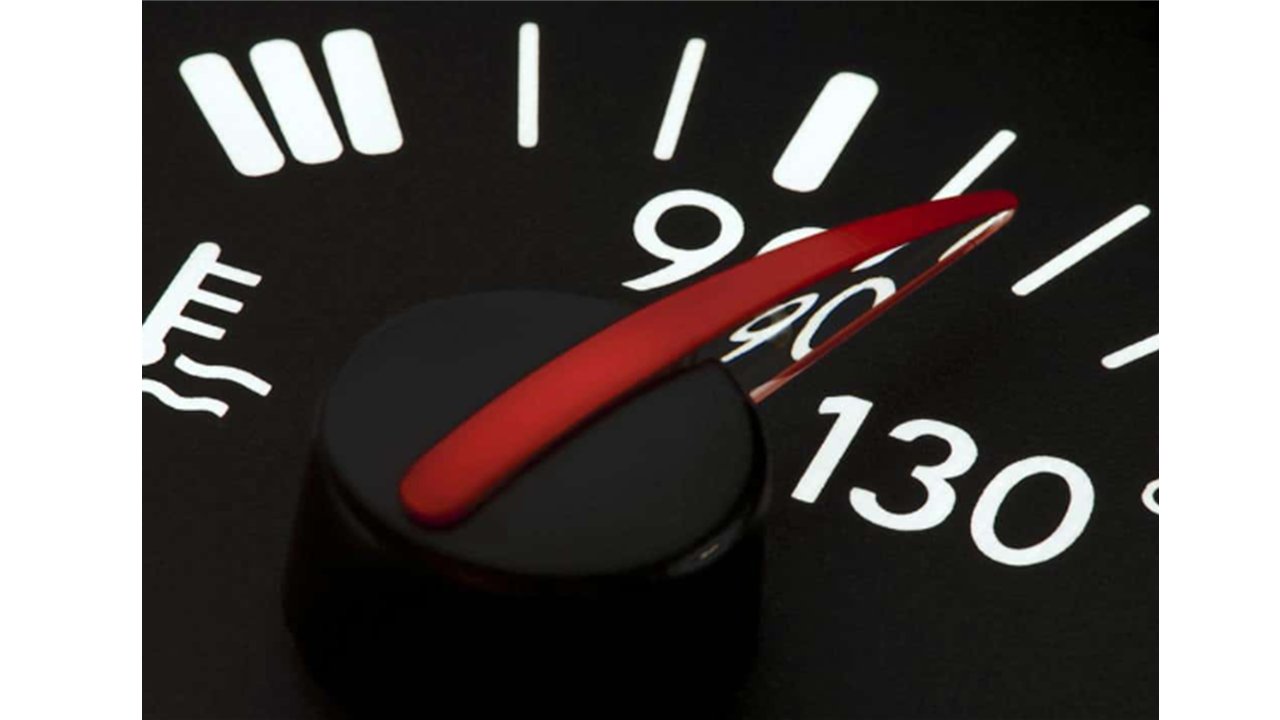

2.3 Temperatura Ideal de Funcionamento
A faixa ideal de operação situa-se entre 90 °C e 105 °C. Essa faixa assegura:
Melhor combustão e menor consumo;
Lubrificação ideal pelo óleo do motor;
Menor emissão de poluentes;
Evaporação de contaminantes internos.

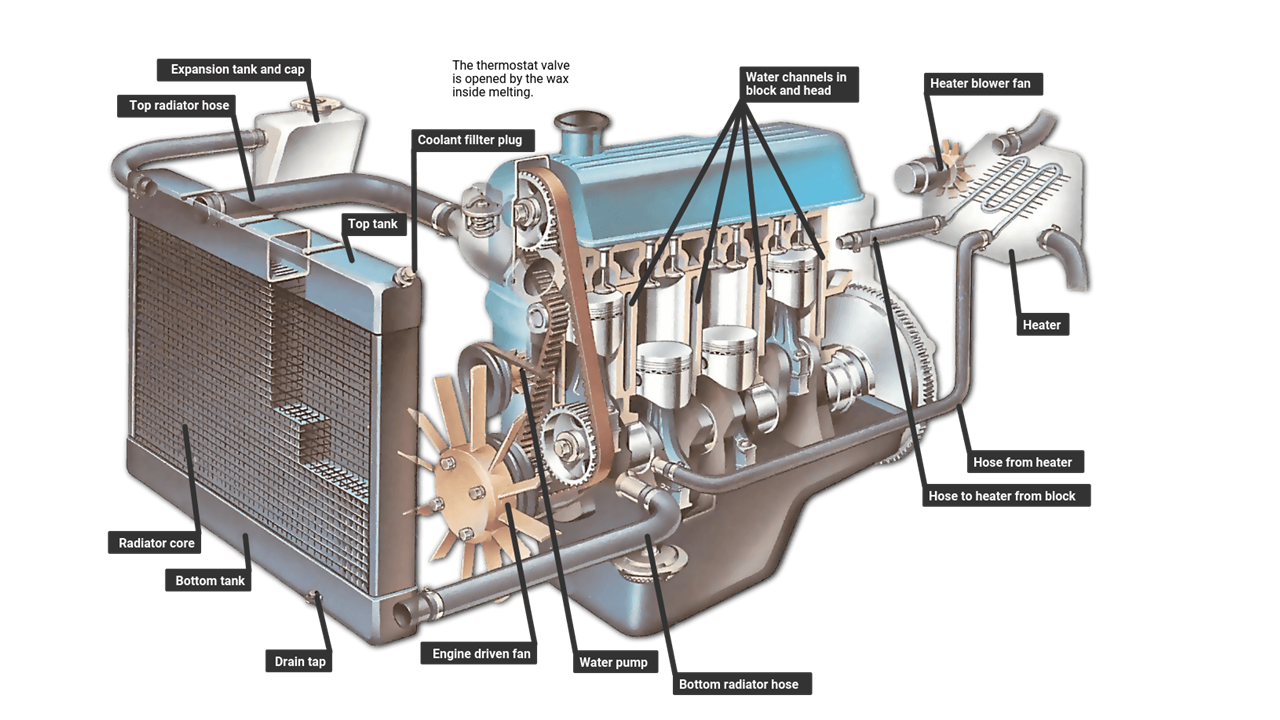

3. Principais Componentes do Sistema de Arrefecimento
A seguir, detalhamos os principais elementos que compõem o sistema:

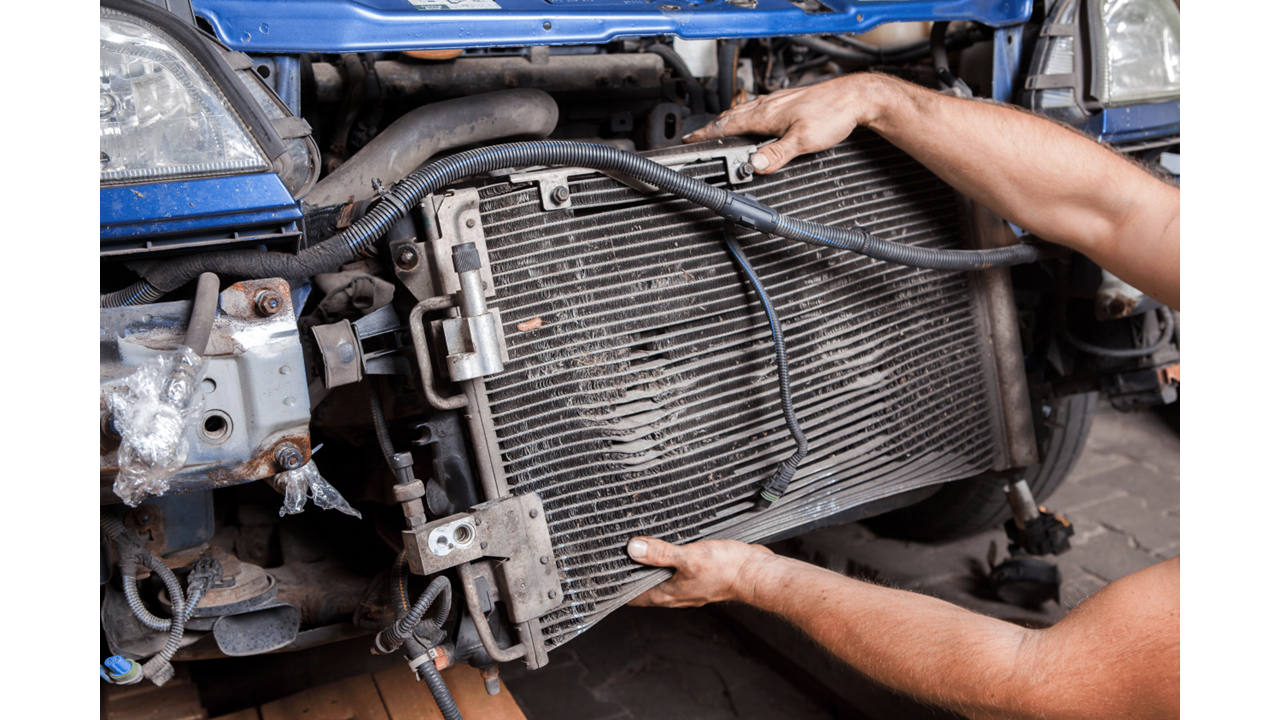

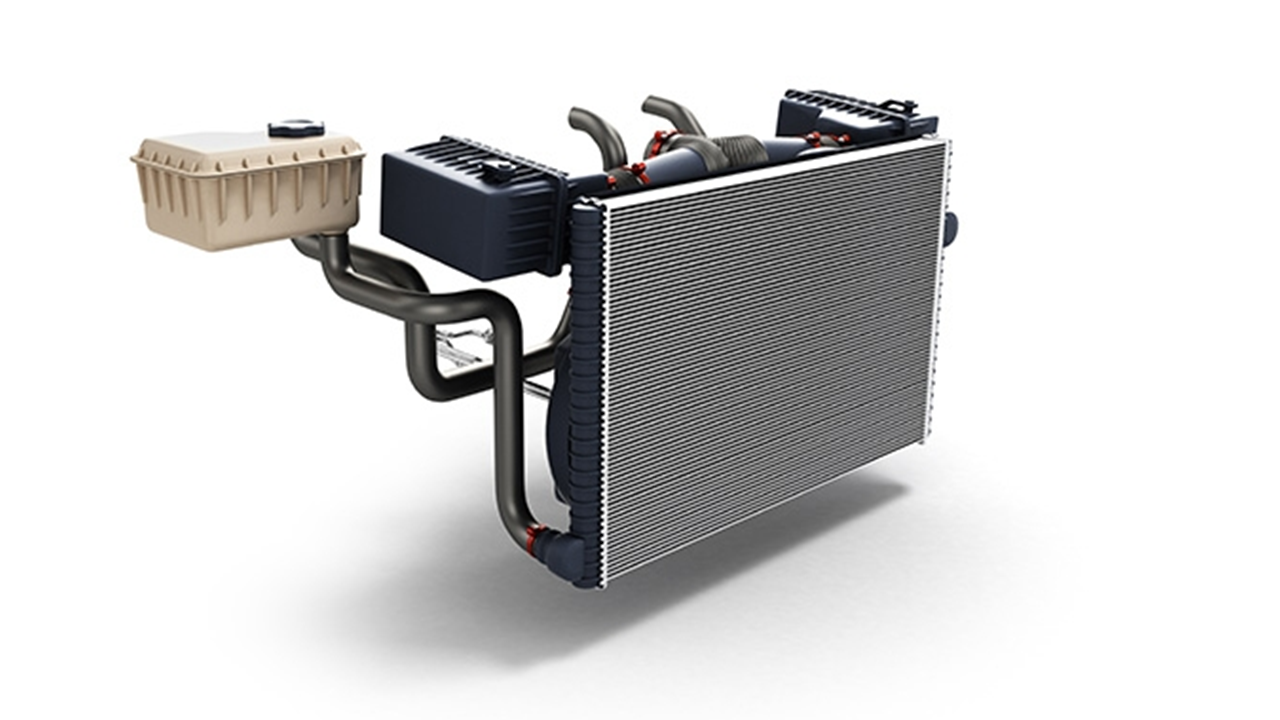

3.1 Radiador
Responsável por dissipar o calor para o ambiente, o radiador possui tubos e aletas que ampliam a área de troca térmica. O ar, forçado pela ventoinha ou pelo deslocamento do veículo, resfria o líquido antes que ele retorne ao motor.

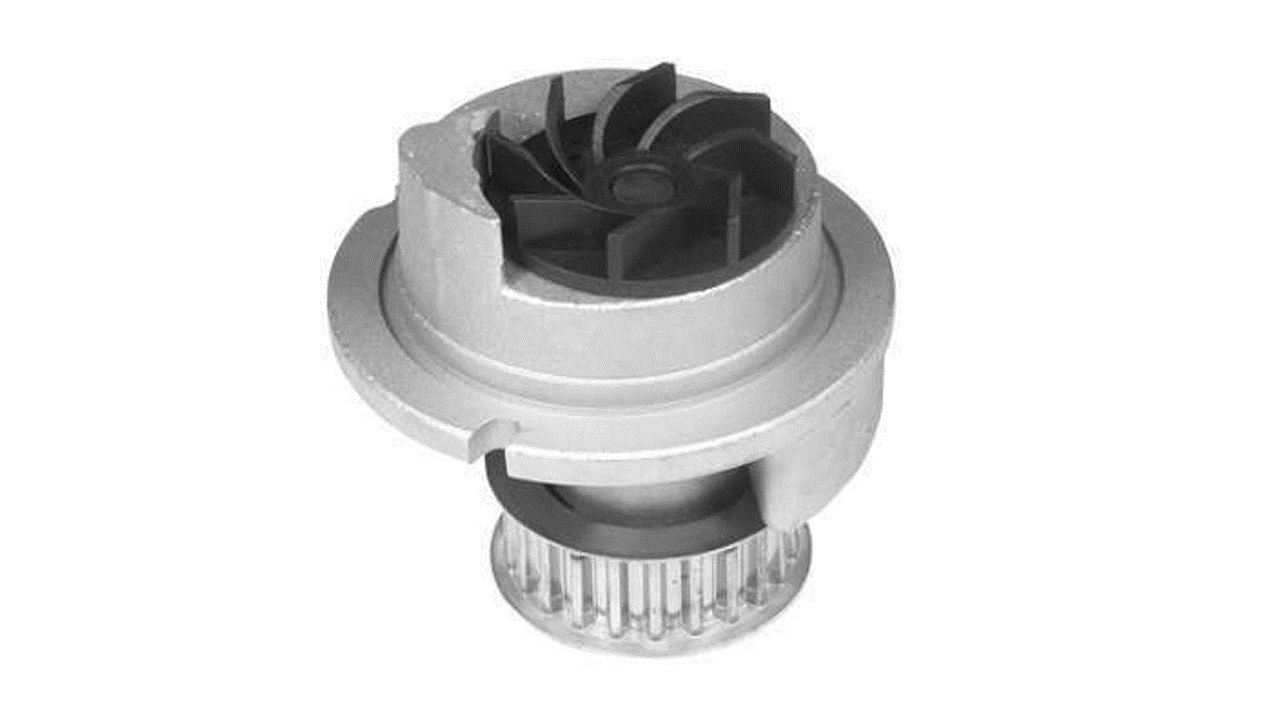

3.2 Bomba d'Água
Circula o líquido de arrefecimento entre o motor e o radiador. Garante a continuidade do ciclo térmico, mantendo a temperatura dentro da faixa ideal.

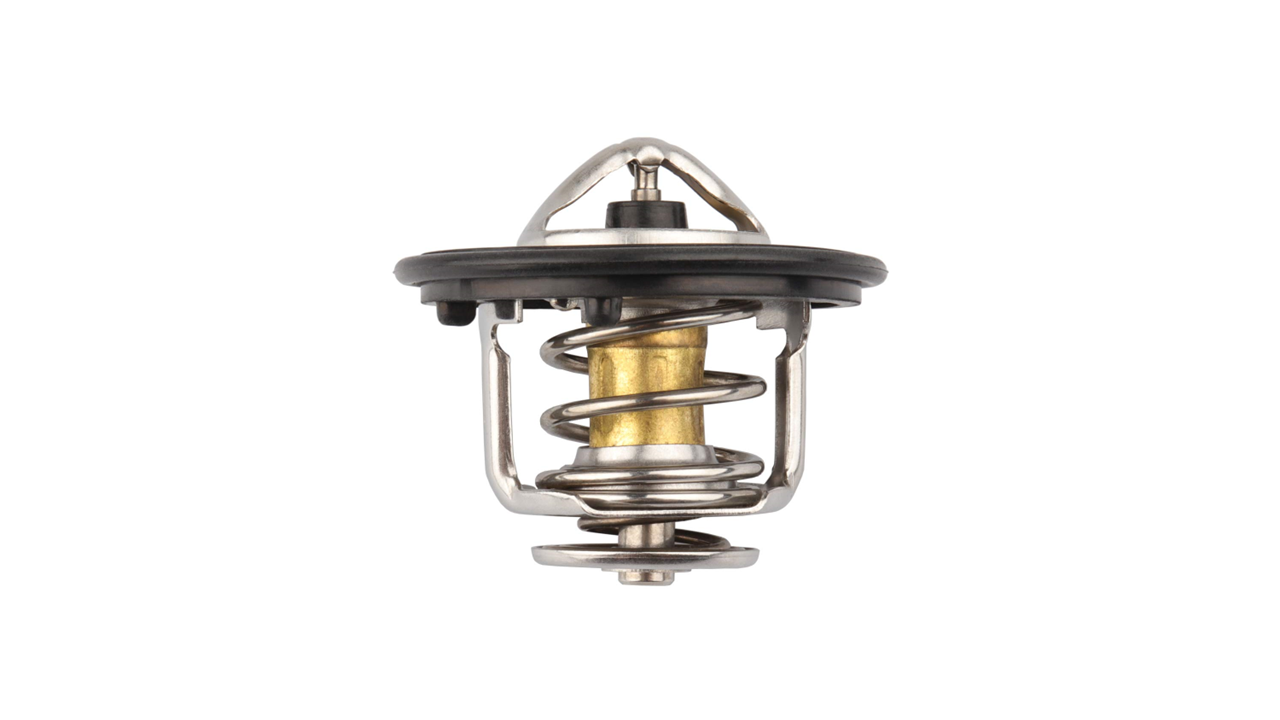

3.3 Válvula Termostática
Controla o fluxo do líquido para o radiador conforme a temperatura do motor. Permanece fechada em temperaturas baixas, acelerando o aquecimento, e se abre gradualmente à medida que o motor atinge a temperatura ideal.

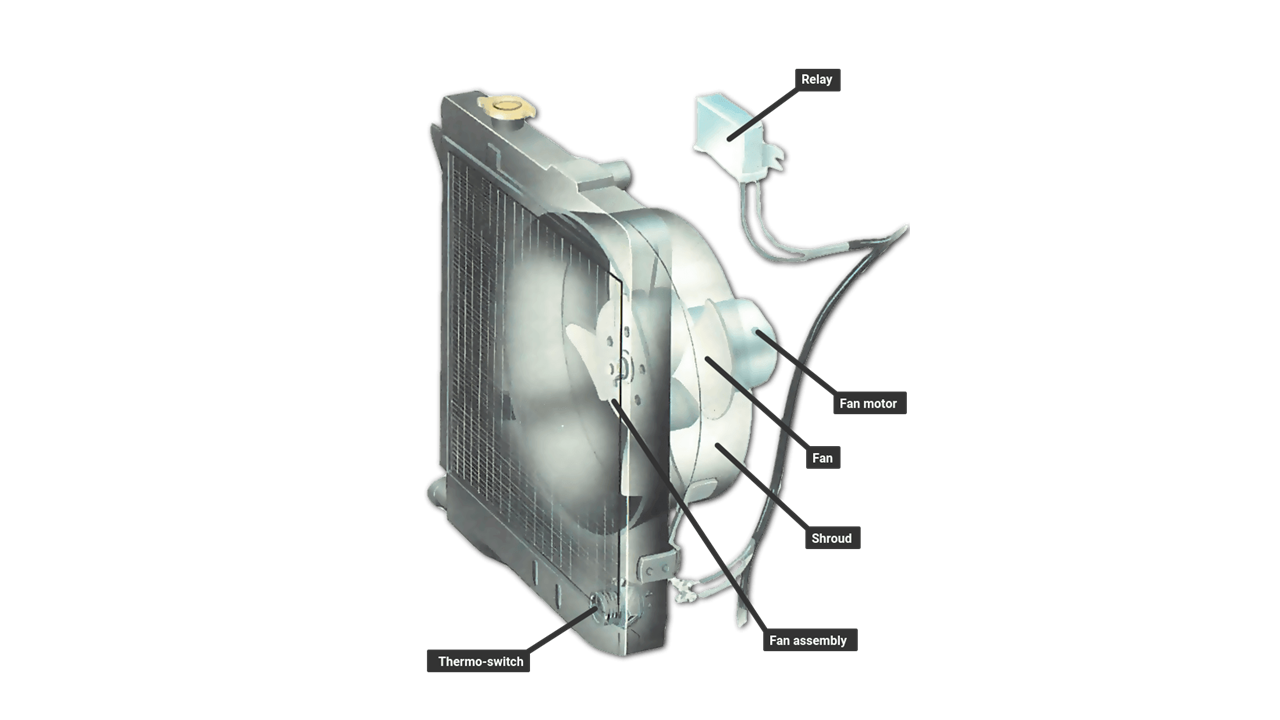

3.4 Ventoinha de Arrefecimento
Entra em funcionamento principalmente em baixa velocidade ou quando o veículo está parado, puxando ar pelo radiador para garantir a dissipação térmica.

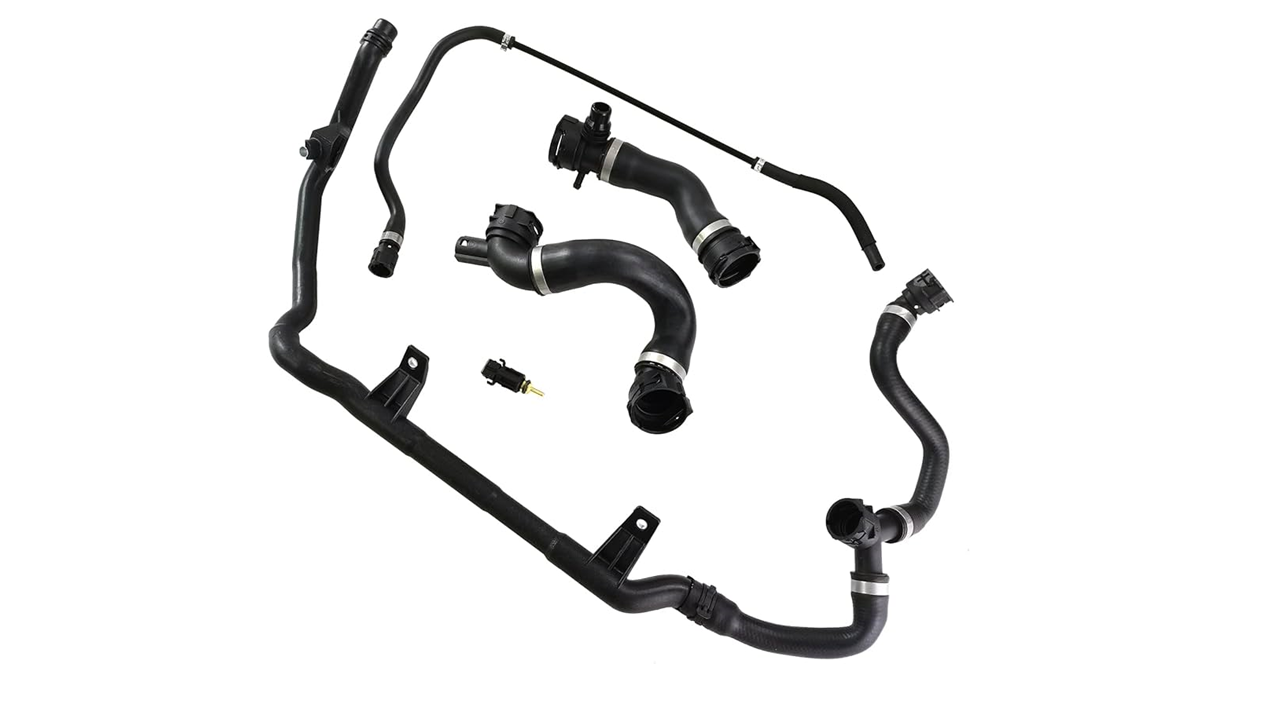

3.5 Mangueiras e Canais de Arrefecimento

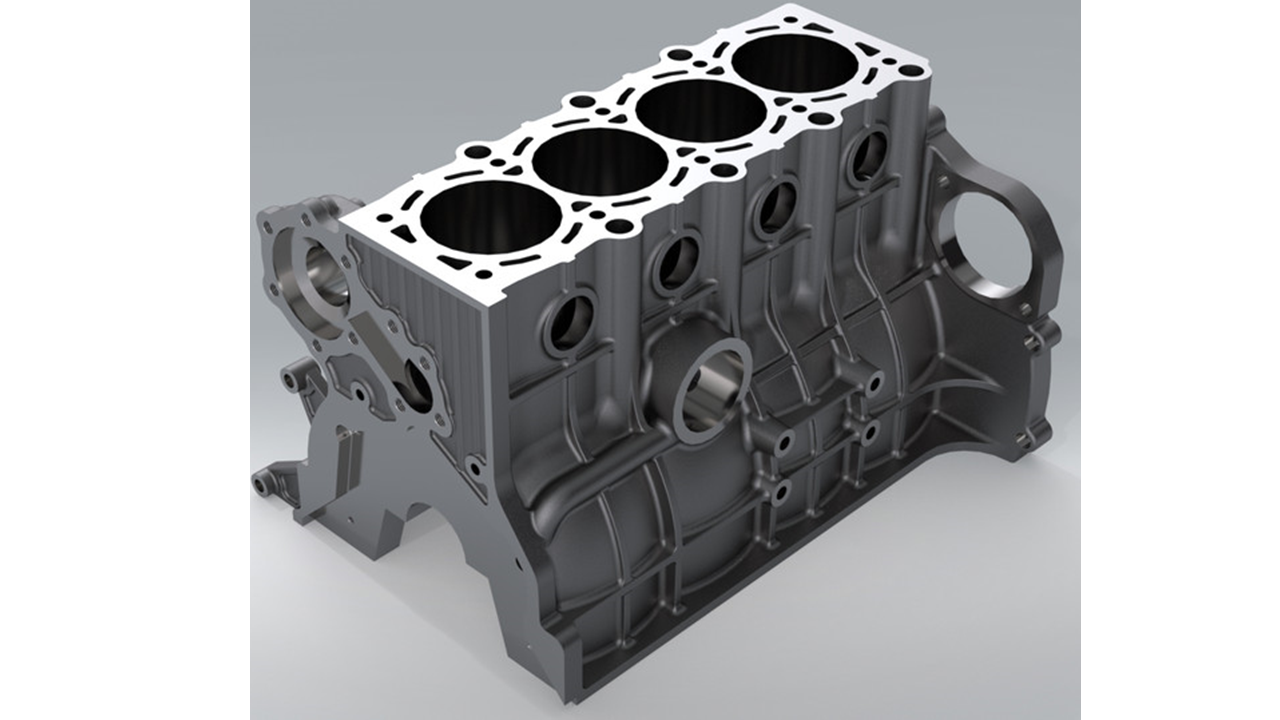

Transportam o fluido entre os componentes. As mangueiras são flexíveis para suportar vibrações e variações térmicas, enquanto os canais internos do motor garantem a troca de calor nas áreas críticas.

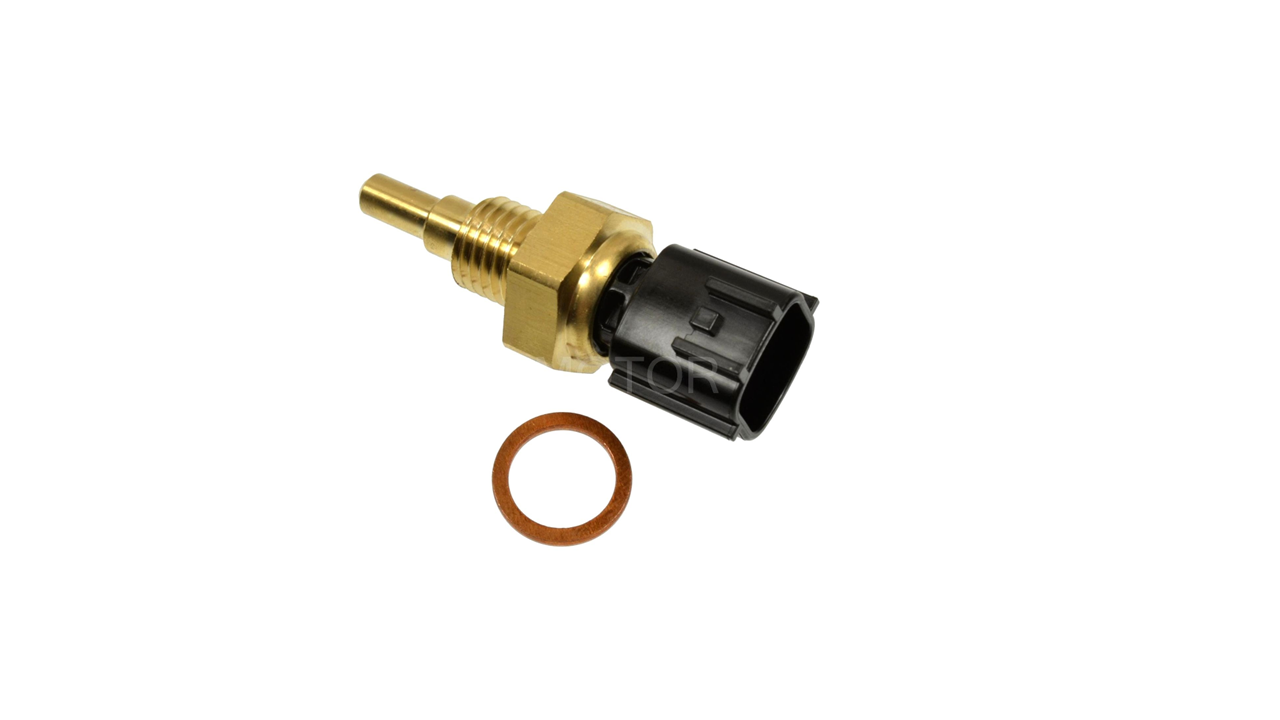

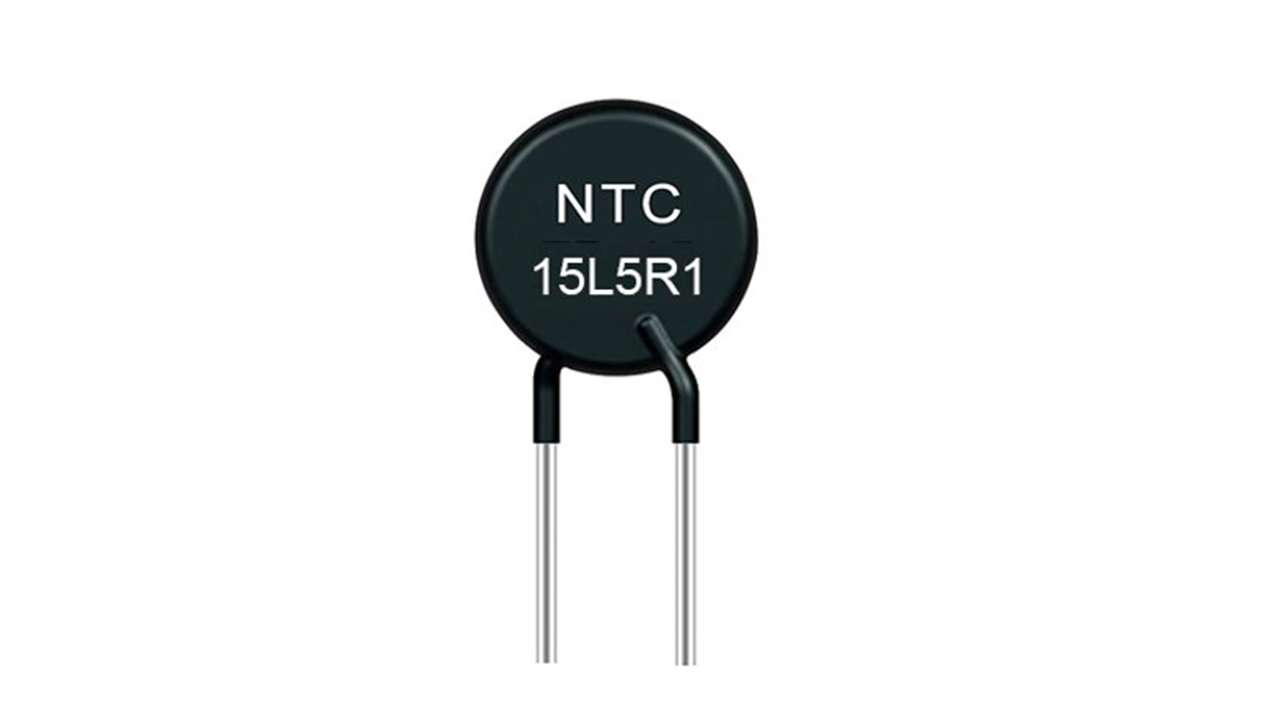

3.6 Sensor de Temperatura
Informa a ECU sobre a temperatura do líquido de arrefecimento, auxiliando no controle da mistura ar-combustível, ignição e acionamento da ventoinha.

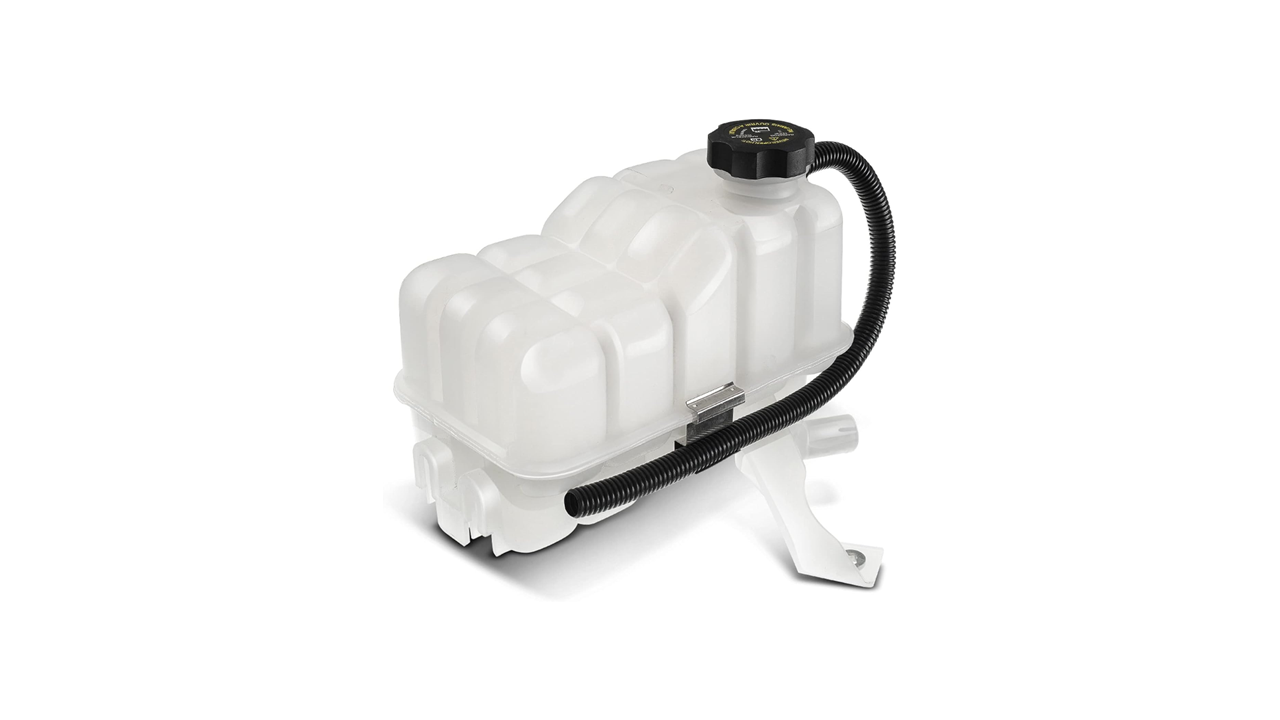

3.7 Reservatório de Expansão
Absorve a variação de volume do líquido com a temperatura, evitando pressão excessiva e facilitando a verificação do nível de fluido.
3.8 Aditivos
Misturados ao líquido de arrefecimento, os aditivos evitam congelamento, ebulição, corrosão, formação de sedimentos e lubrificam componentes como a bomba d’água.
4. Problemas Comuns no Sistema de Arrefecimento

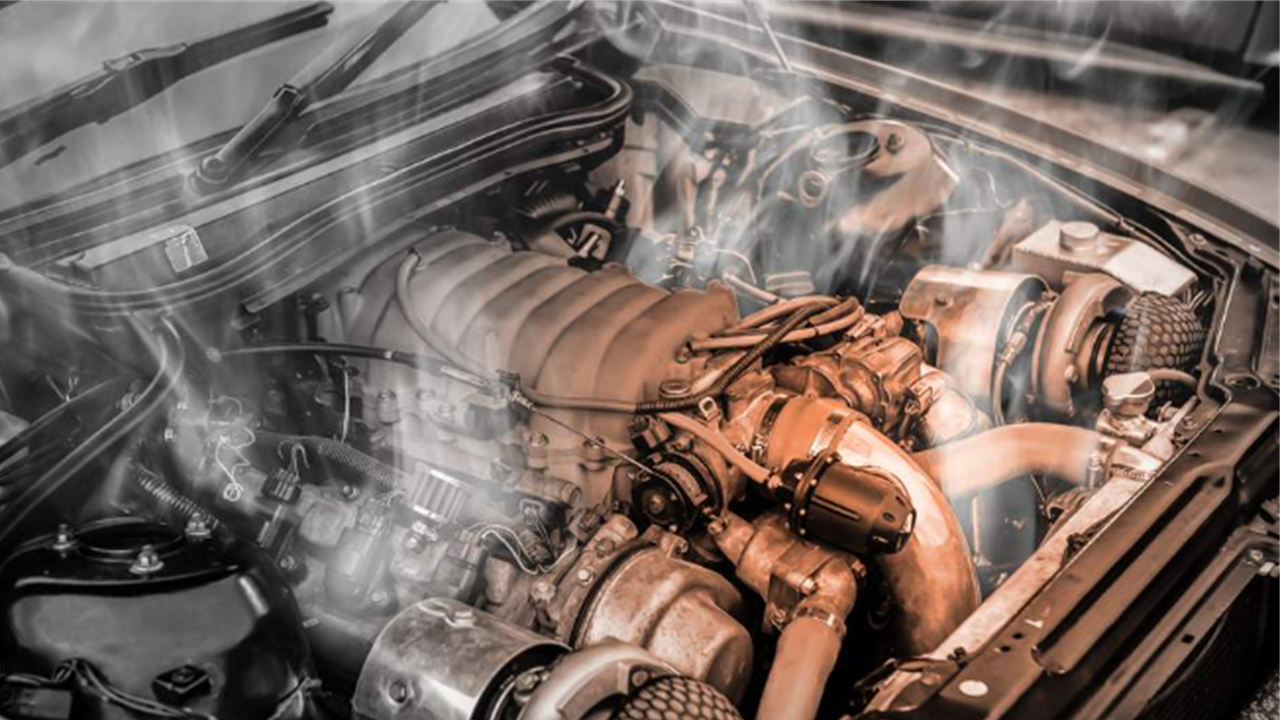

4.1 Superaquecimento do Motor
Causas: Falhas na bomba d'água, termostato travado, vazamentos ou ventoinha inoperante.
Consequências: Deformações no cabeçote, falha da junta e até o travamento do motor.
4.2 Vazamentos
Causas: Mangueiras ressecadas, radiador danificado, tampa com vedação comprometida.
Consequências: Perda de fluido e superaquecimento.
4.3 Corrosão e Sedimentos
Causas: Uso de água comum, troca irregular de fluido ou aditivos inadequados.
Consequências: Obstrução e perda de eficiência térmica.

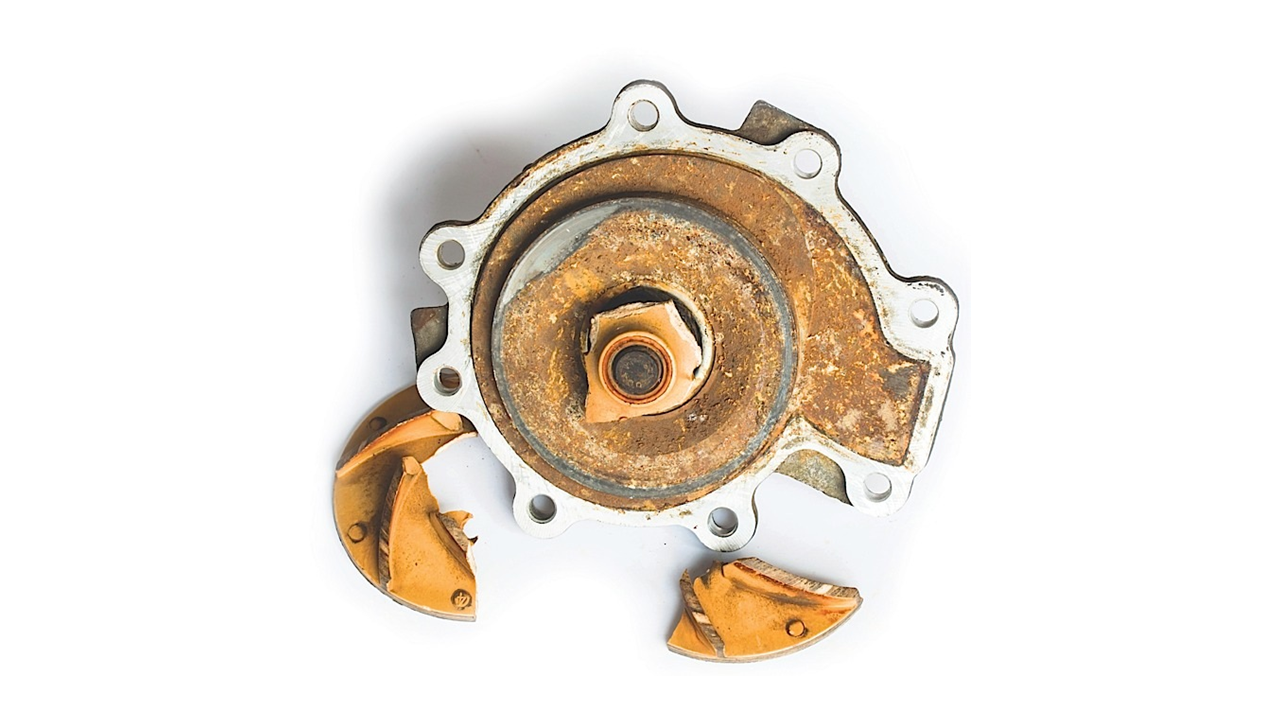

4.4 Falha na Bomba d’Água
Causas: Desgaste, corrosão ou falha nos rolamentos.
Consequências: Circulação insuficiente do fluido.

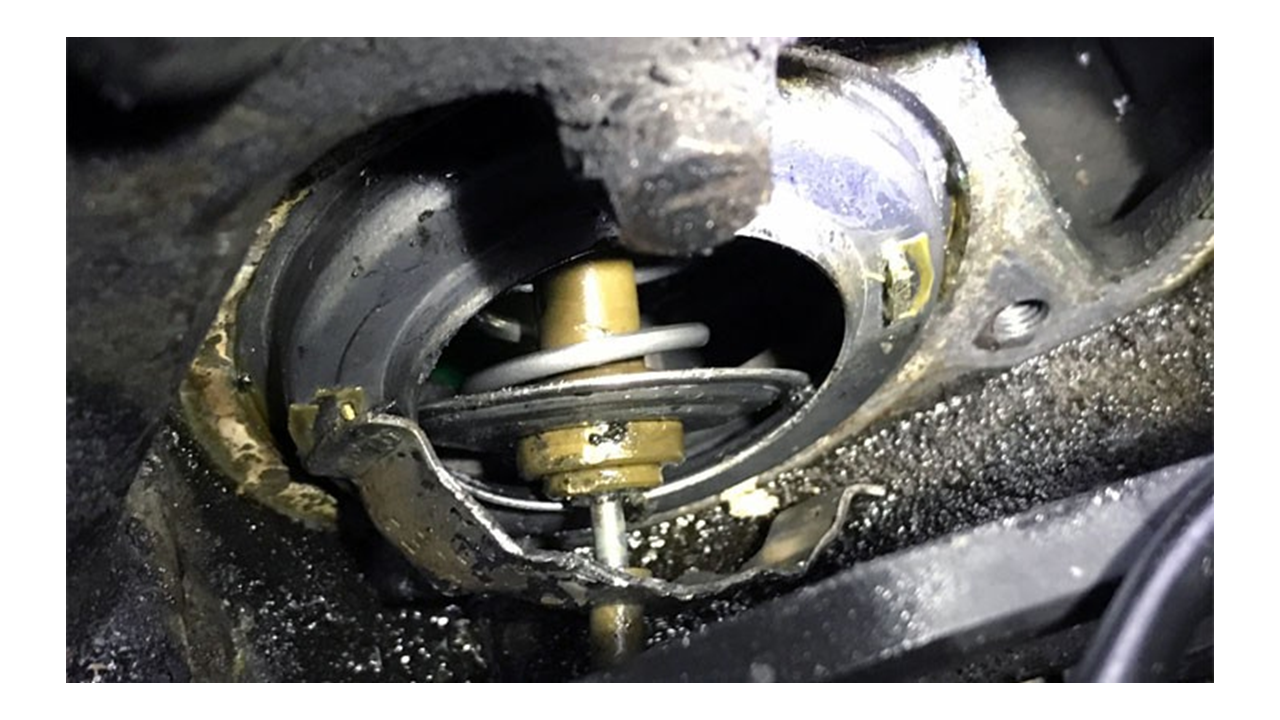

4.5 Termostato Defeituoso
Causas: Travamento em posição aberta ou fechada.
Consequências: Superaquecimento ou aquecimento insuficiente.

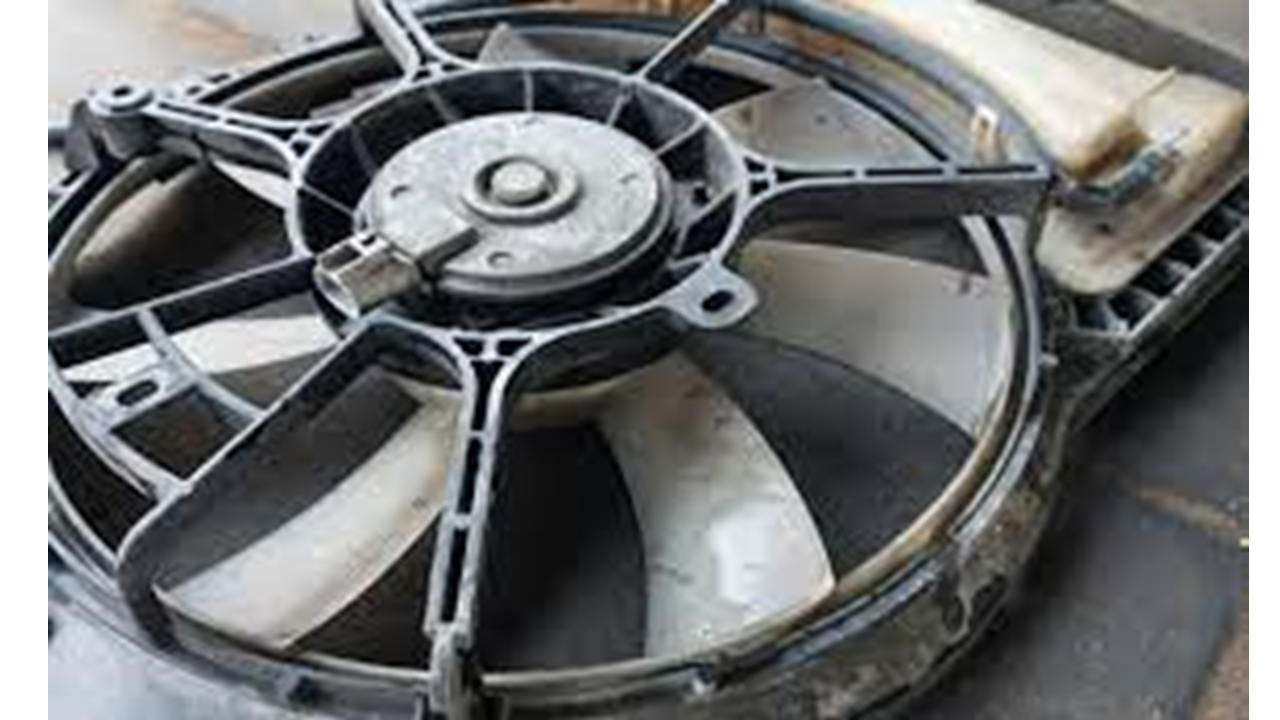

4.6 Ventoinha Inoperante
Causas: Problemas no motor elétrico, fusíveis, sensores ou relés.
Consequências: Incapacidade de reduzir a temperatura do líquido.
5. Ferramentas de Diagnóstico
5.1 Testador de Pressão
Identifica vazamentos ao aplicar pressão no sistema.

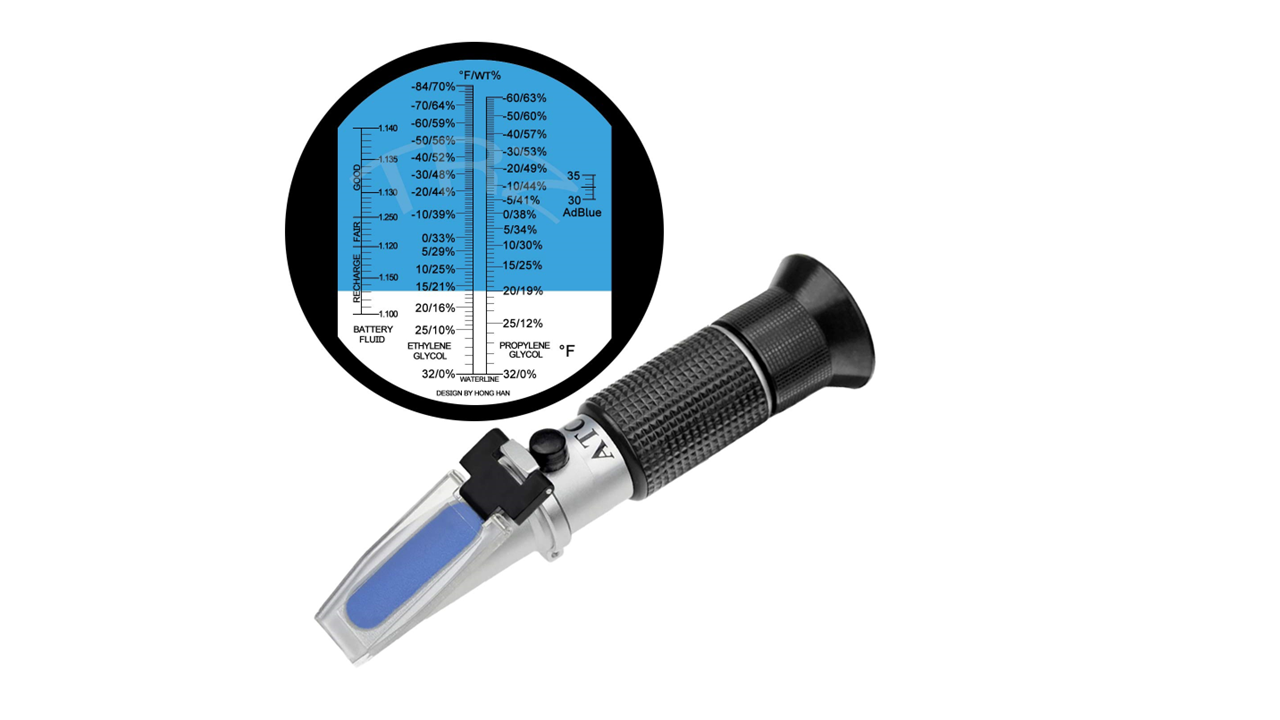

5.2 Refratômetro
Avalia a proporção de aditivo no fluido de arrefecimento.

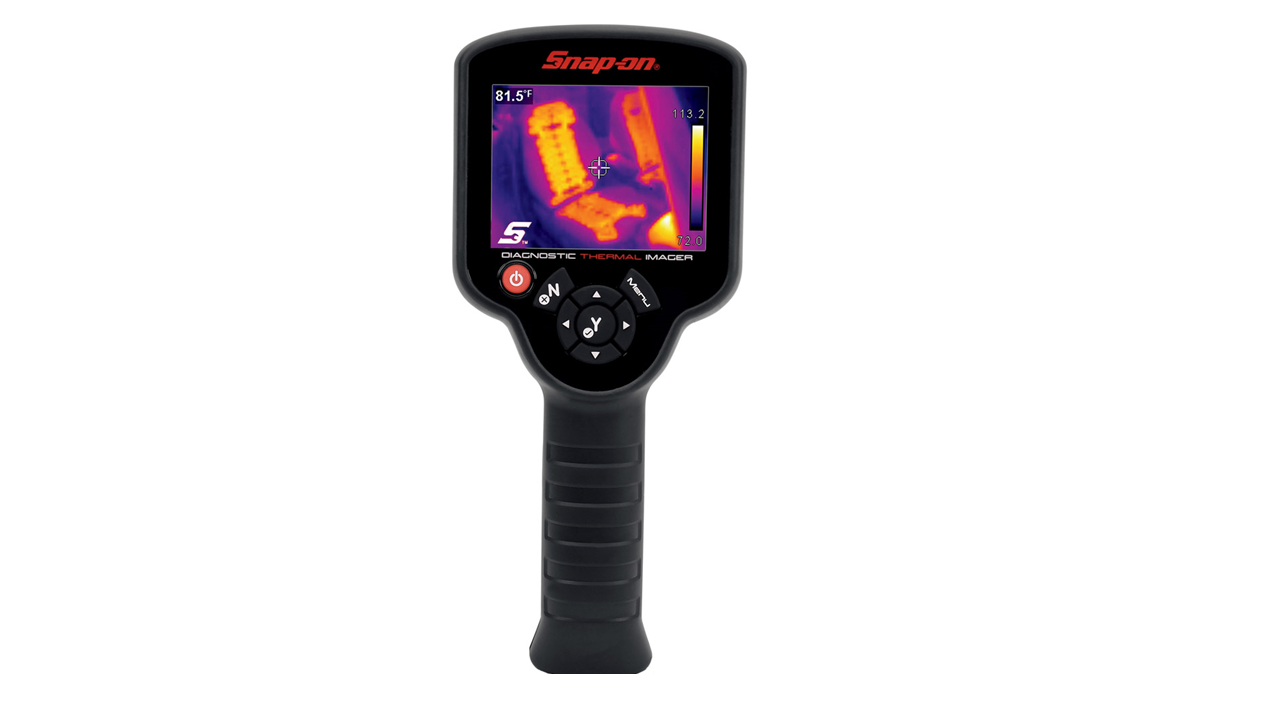

5.3 Termômetro ou Scanner Térmico
Mede a temperatura em diferentes pontos do sistema.

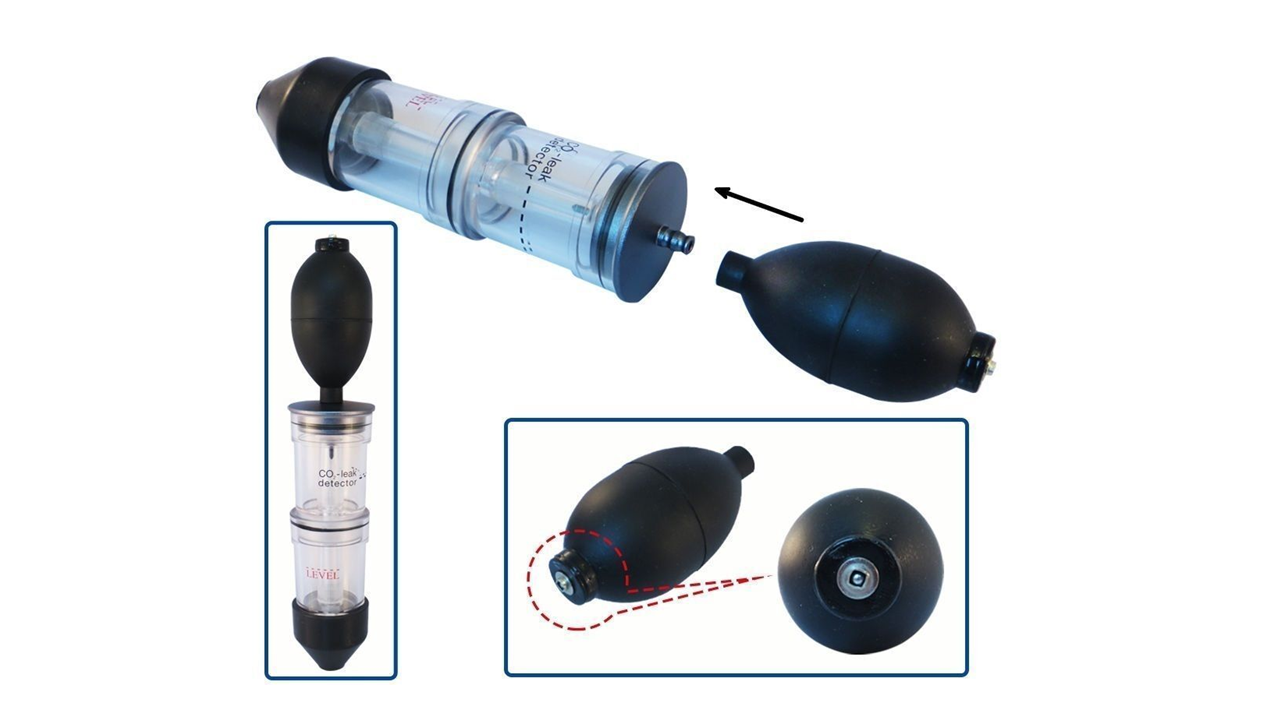

5.4 Teste de Gases no Fluido
Detecta a presença de gases de combustão, indicando falhas no cabeçote.
5.5 Inspeção Visual e Manual
Verifica desgaste, fissuras ou vazamentos nos componentes.
5.6 Testador de Tampa do Radiador
Confere a vedação e manutenção da pressão correta.

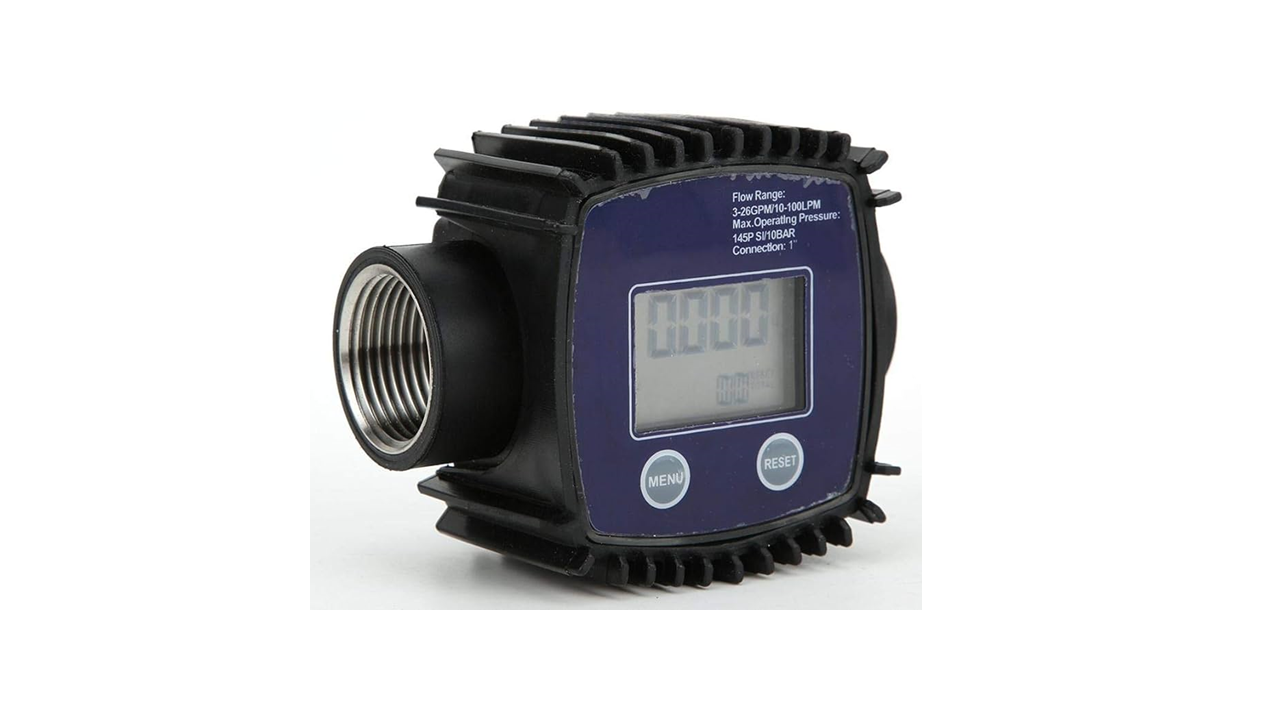

5.7 Medidor de Fluxo
Avalia a circulação do fluido, detectando entupimentos ou falhas da bomba.
6. Controle Eletrônico no Arrefecimento Moderno

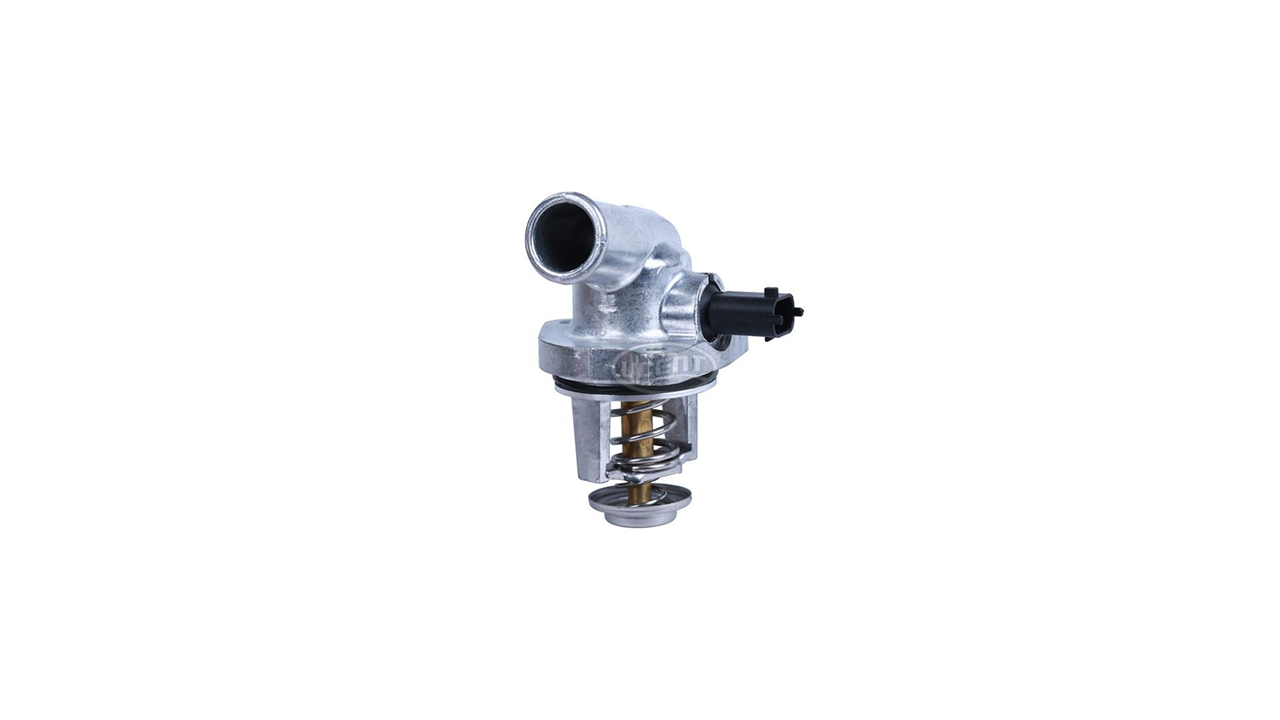

6.1 Termostato Eletrônico
Oferece resposta mais precisa que os modelos mecânicos, regulado pela ECU.

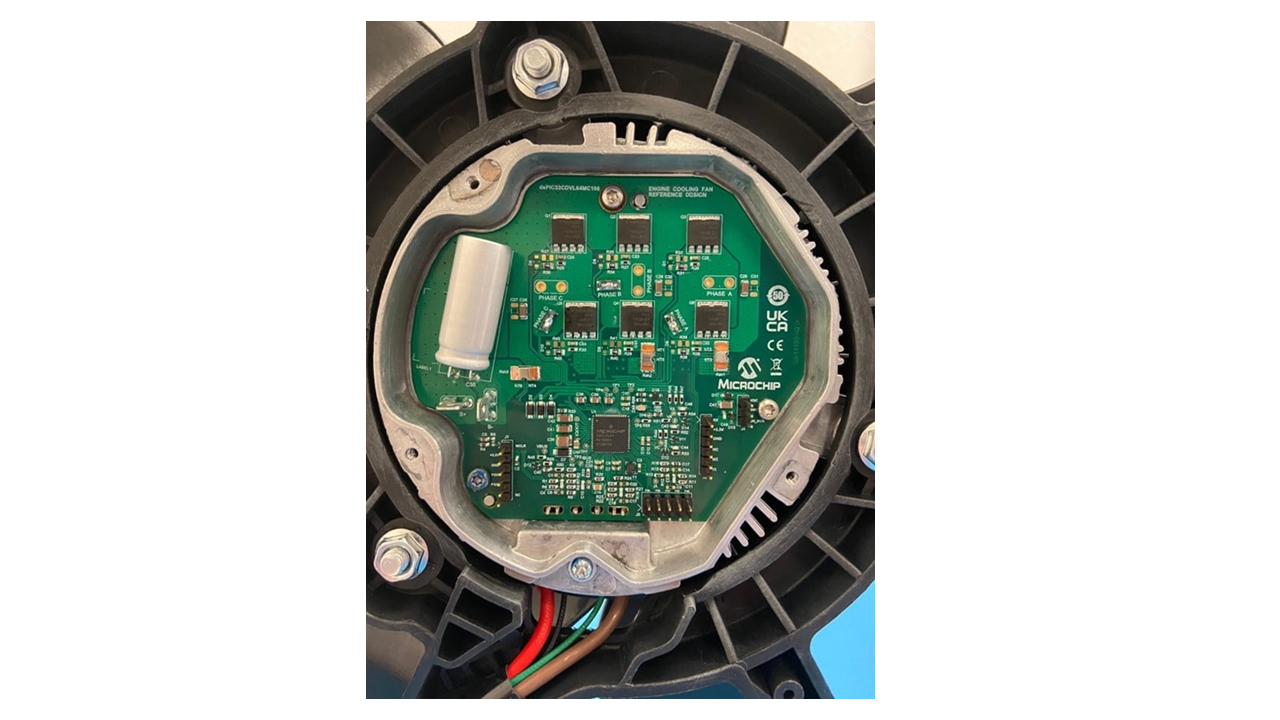

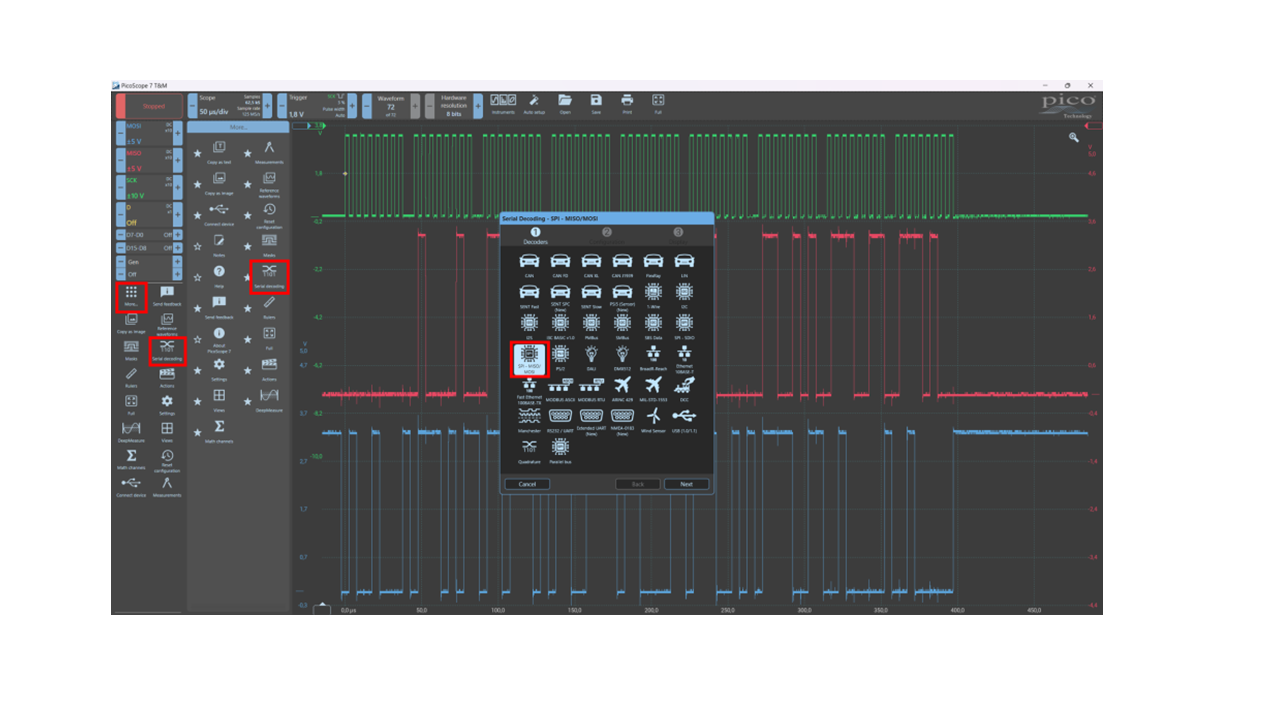

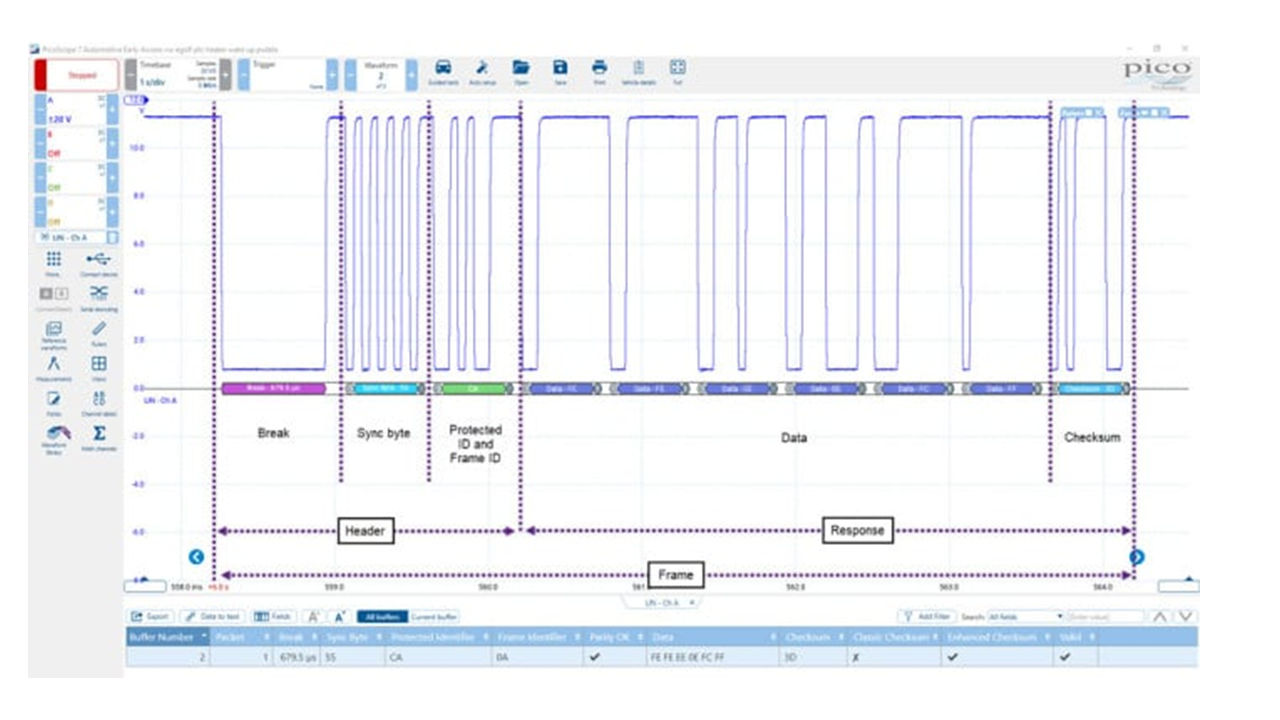

6.2 Ventoinhas com Controle LIN
Permitem ajuste contínuo da velocidade, otimizando energia e reduzindo ruído.

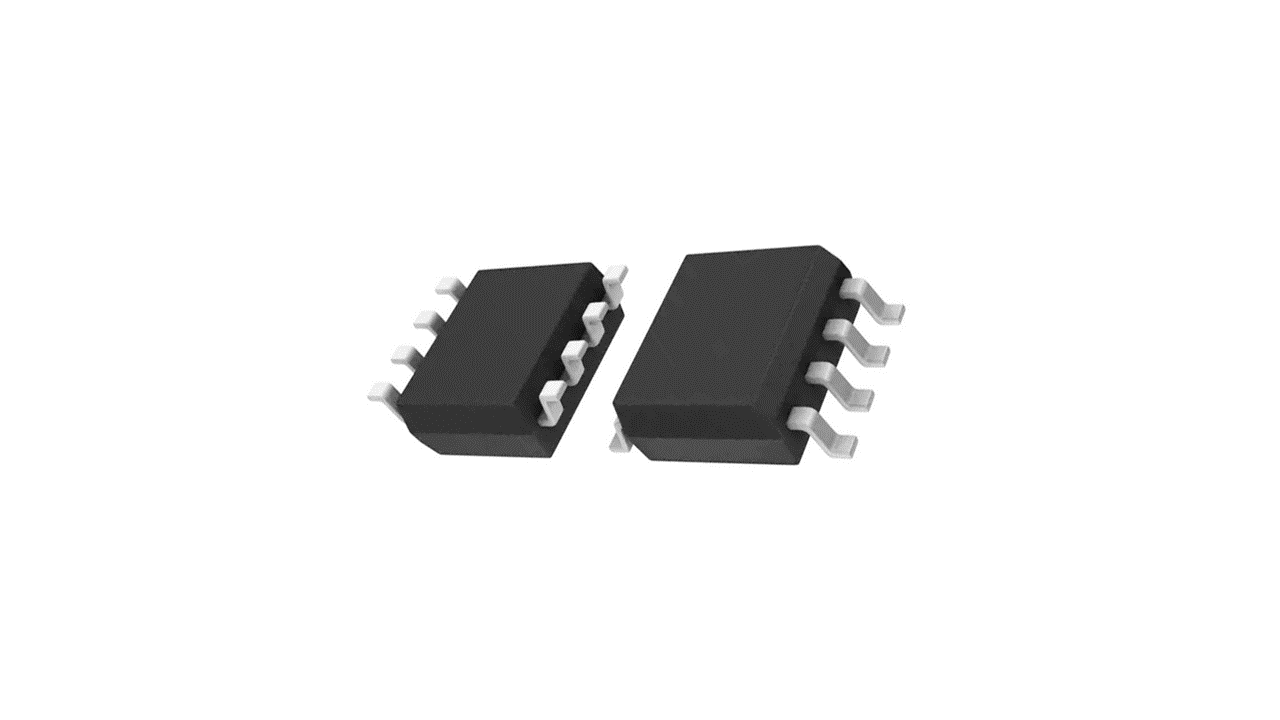

6.3 Sensores de Temperatura ICs
Mais precisos, duráveis e com comunicação digital (I²C, SPI), otimizam o controle térmico.

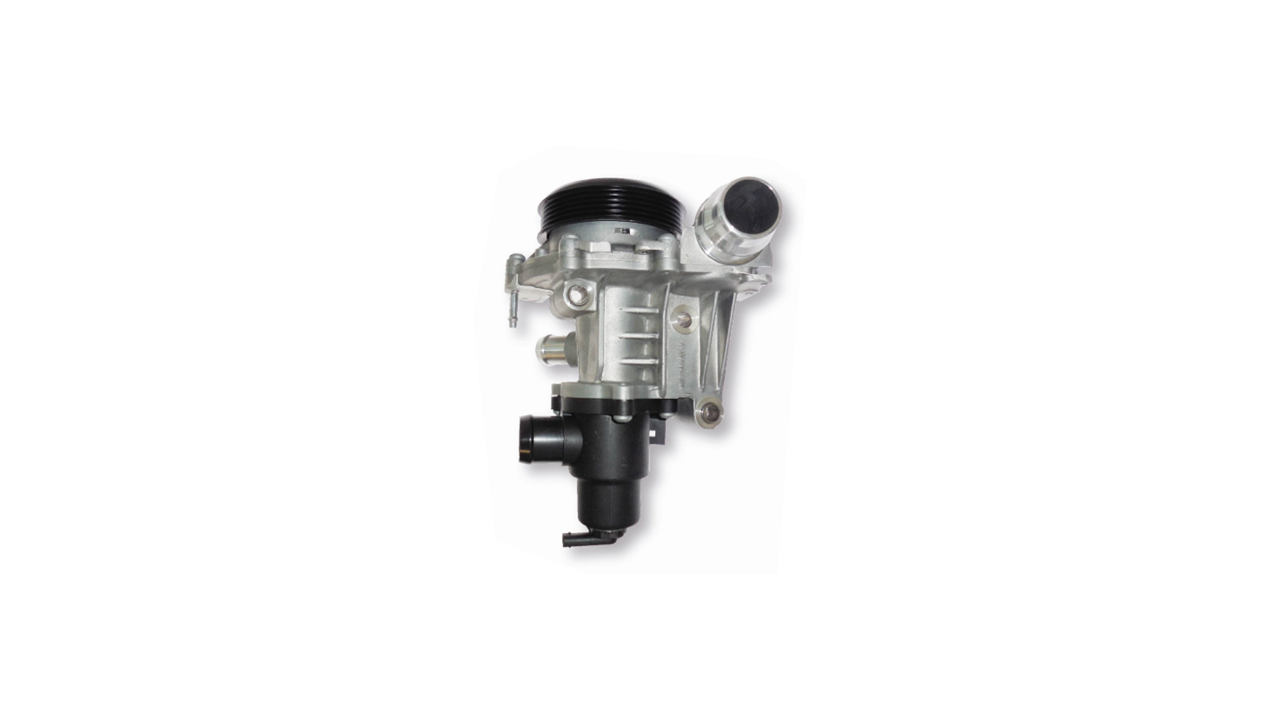

6.4 Bombas de Água Variáveis
Controladas eletronicamente, adaptam o fluxo conforme a necessidade térmica do motor.
