Diagnóstico com esquema elétrico e osciloscópio: Como resolver falhas com precisão e aumentar a eficiência da oficina

O uso inteligente da literatura técnica — como esquemas elétricos e sinais de referência capturados em osciloscópio — é um diferencial que transforma a rotina da oficina. Neste estudo de caso, direto do suporte técnico da plataforma Simplo, mostramos como a interpretação correta desses dados levou à solução precisa de uma falha no sistema de comando variável de válvulas (VVT), evitando trocas desnecessárias de componentes e aumentando a eficiência do reparo.

Falha no Sistema VVT – VW Gol 1.0 12V MPI TotalFlex (2016–2018)

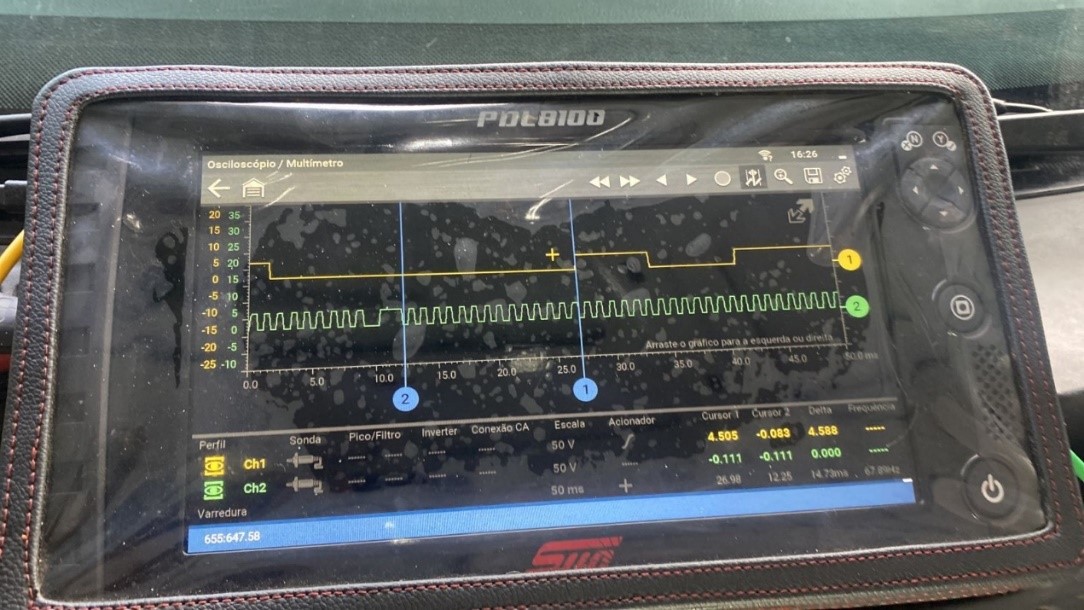

O reparador Gabriel entrou em contato com o suporte técnico da Simplo após a leitura do código de falha referente ao atuador de fase do comando de válvulas de admissão. Como primeira medida diagnóstica, ele capturou o sincronismo virtual do motor utilizando o osciloscópio.

1. Análise de Sincronismo Virtual

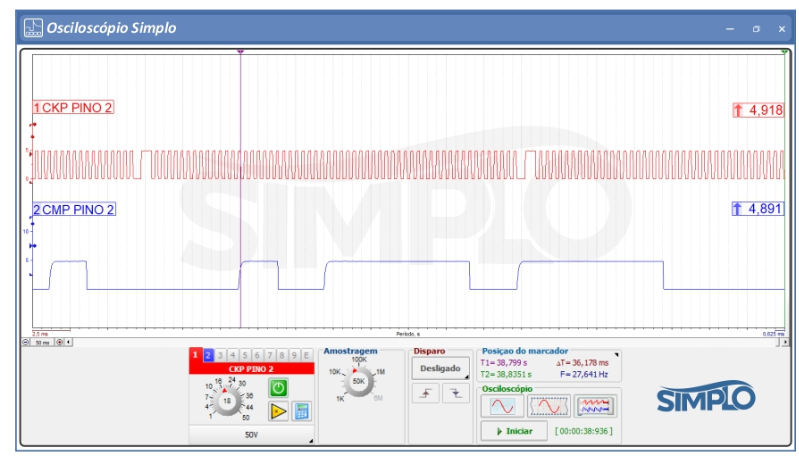

A imagem da captura foi comparada com a onda de referência do manual OSCI da Simplo

Os sinais do sensor de rotação (CKP) e sensor de fase (CMP) estavam sincronizados corretamente, descartando a possibilidade de um desalinhamento mecânico da corrente de distribuição.

2. Análise do Sinal de Controle do Atuador VVT

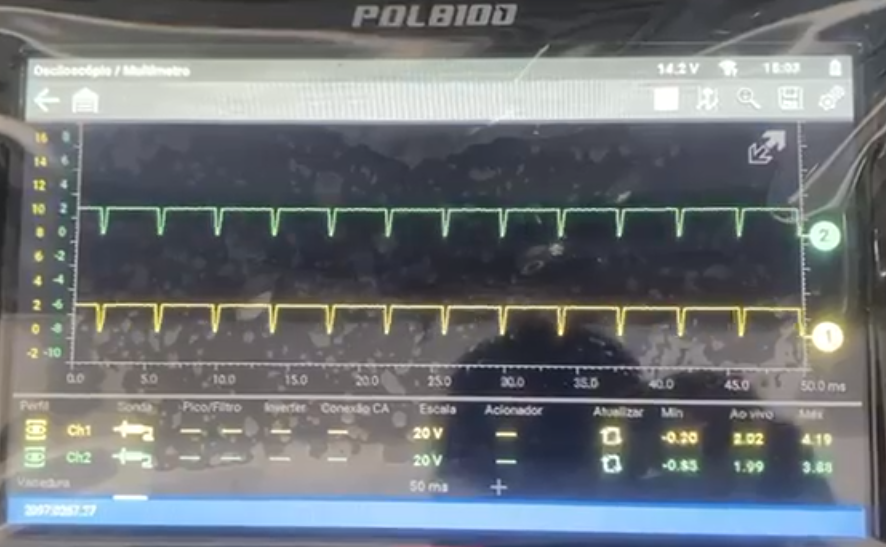

O segundo passo foi avaliar a integridade do sinal de comando PWM do VVT. A medição foi realizada com dois canais do osciloscópio:

• Canal 1 (verde): conectado diretamente no terminal do atuador;



• Canal 2 (amarelo): conectado no pino correspondente na ECU.

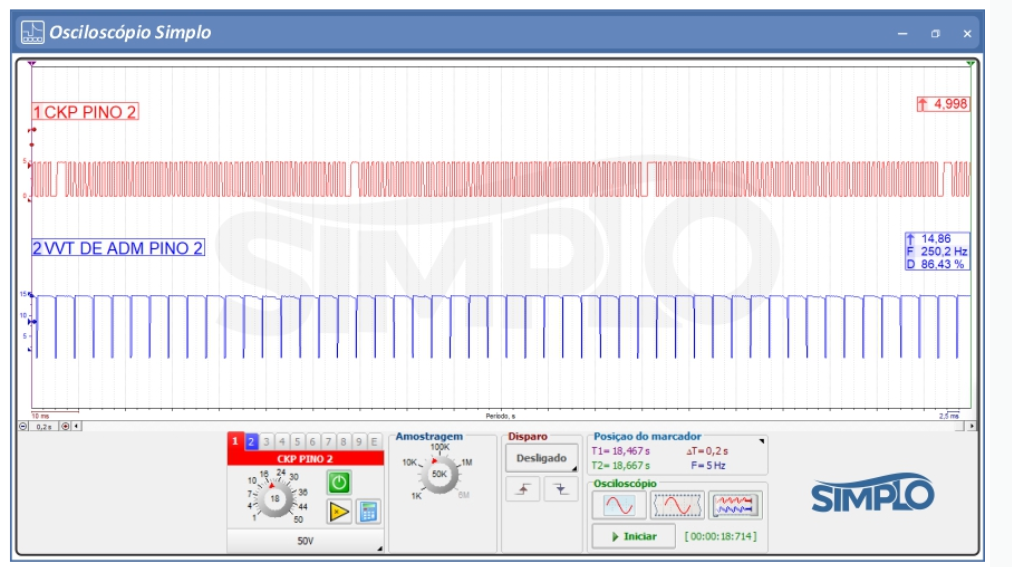

A imagem capturada foi imediatamente comparada com a referência técnica

revelando uma anomalia crítica: o sinal de controle apresentava tensão máxima de apenas 2 V, quando o esperado, conforme a onda padrão, seria o valor de alimentação do sistema — próximo de 14 V (bateria em plena carga).

3. Verificação da Alimentação do Atuador

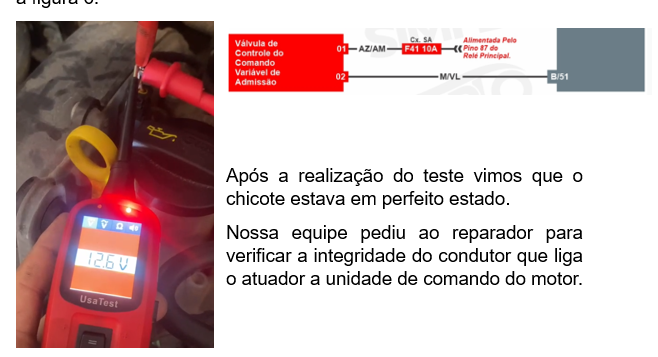

Para confirmar se o problema estava na linha de alimentação do atuador, o reparador utilizou o esquema elétrico para identificar o circuito correto e efetuou a medição de tensão no pino positivo do VVT. O resultado mostrou tensão nominal adequada, indicando que a alimentação do componente estava íntegra.

4. Teste de Continuidade da Linha de Comando

Avançando no diagnóstico, foi solicitado ao técnico que verificasse a integridade do chicote entre o pino de comando da ECU e o terminal de entrada do atuador. Utilizando o multímetro em escala de resistência, o teste de continuidade apontou alta resistência no circuito.

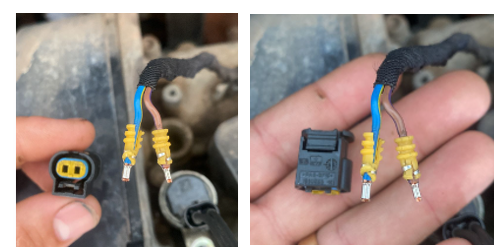

A investigação visual revelou o problema: o terminal no conector do atuador estava quase rompido, gerando mau contato intermitente. Esse tipo de falha cria um ponto de alta resistência, reduzindo a tensão do sinal de controle e provocando o acionamento do código de falha.

5. Correção e Validação com Osciloscópio

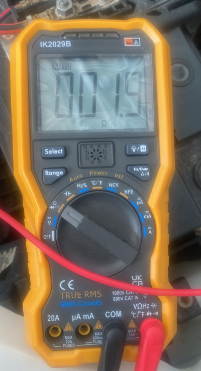

Após a substituição do conector danificado, foi realizado um novo teste de resistência entre a ECU e o terminal do atuador, apresentando agora valor abaixo de 2 ohms — dentro do padrão ideal para circuitos de comando eletrônico.

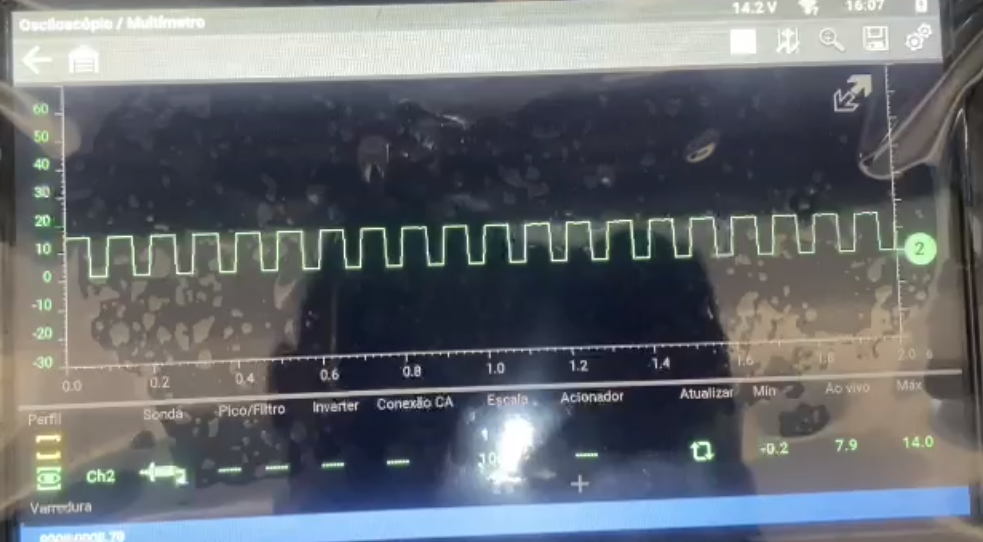

Com o sistema corrigido, foi feita uma nova captura com o osciloscópio. O sinal de comando PWM apresentava agora uma tensão máxima de 14 V, com frequência e duty cycle coerentes com os parâmetros de referência do motor em regime de marcha lenta.

6. Conclusão e Teste de Rodagem

Após o reparo, o código de falha foi apagado com scanner automotivo, e o veículo foi submetido a um teste de rodagem completo. O código P001000 não retornou, comprovando que a causa raiz do defeito era o mau contato no conector do atuador do VVT.

Considerações Técnicas

Este caso evidencia como a leitura crítica de sinais com osciloscópio, aliada ao uso correto da literatura técnica (ondas de referência e esquemas elétricos), é essencial para diagnósticos precisos e para evitar substituições desnecessárias de sensores, chicotes ou módulos.

A lógica aplicada aqui seguiu a sequência:

1. Validação mecânica (sincronismo virtual);

2. Avaliação do sinal de controle eletrônico (PWM);

3. Verificação elétrica (alimentação, aterramento, continuidade);

4. Correção pontual (conector);

5. Validação com sinal dinâmico (osciloscópio).

Ao dominar essa metodologia, o reparador reduz tempo de diagnóstico, aumenta a confiança do cliente e reforça a imagem profissional de sua oficina. A tecnologia está ao alcance de todos, mas o diferencial está na capacidade de interpretação e no uso inteligente da informação técnica.

A importância da abordagem sistemática no diagnóstico eletrônico

Diante da crescente complexidade dos sistemas embarcados, é imprescindível que o técnico adote uma abordagem sistemática e lógica para diagnosticar falhas. Neste caso, a aplicação correta da sequência diagnóstica evitou a troca prematura do atuador do comando de válvulas — que, isoladamente, poderia custar caro ao cliente e gerar retrabalho na oficina.

Falhas intermitentes, como o mau contato no conector evidenciado aqui, são especialmente desafiadoras. Elas podem não se manifestar continuamente, e muitas vezes escapam de diagnósticos baseados apenas em leitura de scanner. É justamente aí que ferramentas como o osciloscópio ganham protagonismo. Ao permitir a visualização em tempo real dos sinais elétricos, ele revela comportamentos anormais que não seriam identificados apenas por tensão contínua ou resistência medida com o multímetro.

A análise da forma de onda: mais que verificar, uma interpretação

Ao comparar os sinais capturados com a onda de referência — previamente armazenada no manual OSCI da Simplo — o técnico consegue mais do que saber se o valor está correto: ele pode interpretar o comportamento do sistema.

No caso de um atuador VVT, o sinal de controle PWM (Pulse Width Modulation) enviado pela ECU atua de forma dinâmica, variando o tempo de abertura do comando conforme a rotação e a carga do motor. Alterações na frequência ou no duty cycle indicam respostas esperadas da central. Já quedas abruptas de tensão, como as observadas neste diagnóstico, apontam para defeitos físicos, como:

• resistência elevada nos terminais;

• Falhas de aterramento;

• Curtos ou circuitos abertos;

• Conectores oxidados ou danificados.

Esquema elétrico: mapa indispensável para navegação no diagnóstico

Outro recurso essencial é o esquema elétrico, que fornece o traçado exato dos circuitos, permitindo ao técnico saber onde medir, como os sinais são distribuídos, e identificar com precisão os pinos envolvidos no sistema sob análise.

No exemplo deste caso, a utilização correta do esquema permitiu localizar rapidamente a alimentação e o retorno do sinal de controle, encurtando o tempo de análise e tornando o processo mais confiável.

Valor agregado ao cliente e à oficina

Do ponto de vista do cliente, a experiência de um diagnóstico rápido e certeiro gera confiança. Em vez de trocar peças com base em tentativa e erro, o reparador explicou tecnicamente a origem do problema e apresentou evidências visuais com o uso de instrumentos de precisão. Isso se traduz em:

• Economia no custo do reparo;

• Menor tempo de imobilização do veículo;

• Maior percepção de profissionalismo por parte da oficina.

Para o reparador, esse tipo de abordagem eleva o padrão do serviço e diferencia sua oficina no mercado. Além disso, reduz o retrabalho, otimiza os processos e fideliza clientes que reconhecem o valor do diagnóstico técnico bem executado.

Conclusão

A combinação entre esquema elétrico, ondas de referência, osciloscópio e uma abordagem lógica de investigação é, hoje, o caminho mais seguro para o diagnóstico preciso em veículos modernos. Esse caso prático mostra que, com conhecimento técnico e ferramentas adequadas, é possível elevar o nível da oficina, oferecer um serviço mais confiável e manter o cliente satisfeito — três pilares fundamentais para a rentabilidade e o crescimento sustentável no setor de reparação automotiva.
