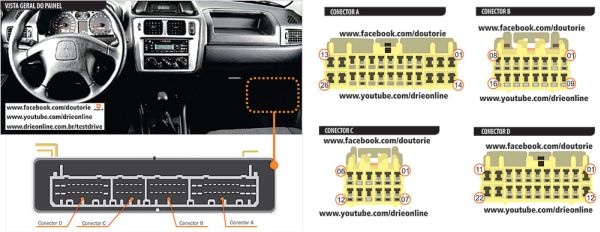

Pajero TR4: localização de conectores e esquema elétrico do módulo de controle
Para os leitores que acompanham mensalmente os diagramas, disponibilizamos agora os da injeção eletrônica do Mitsubishi Pajero TR4 produzido entre 2003 e 2007
Válter Ravagnani
11 de dezembro de 2014
Novos cursos EAD
Mercado Livre
Pare de Perder Dinheiro: Como Otimizar o Estoque da sua Oficina Mecânica
Castrol
Desmistificando Fluidos, Câmbios Automáticos e a Era dos Veículos Eletrificados
Spaal
Gerenciamento Térmico do Motor: O Verdadeiro Motivo por Trás da Queima de Juntas
MAGNETI MARELLI E COFAP
Suspensão em Veículos Híbridos e Elétricos

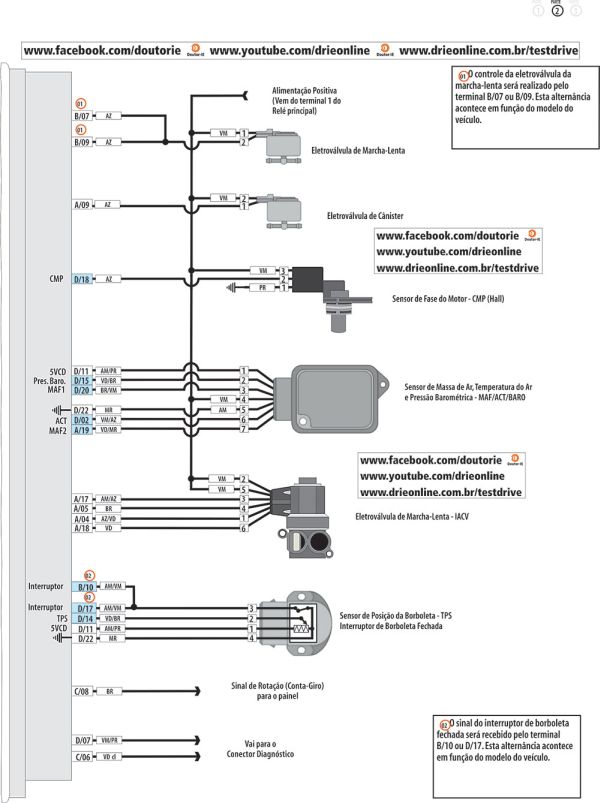

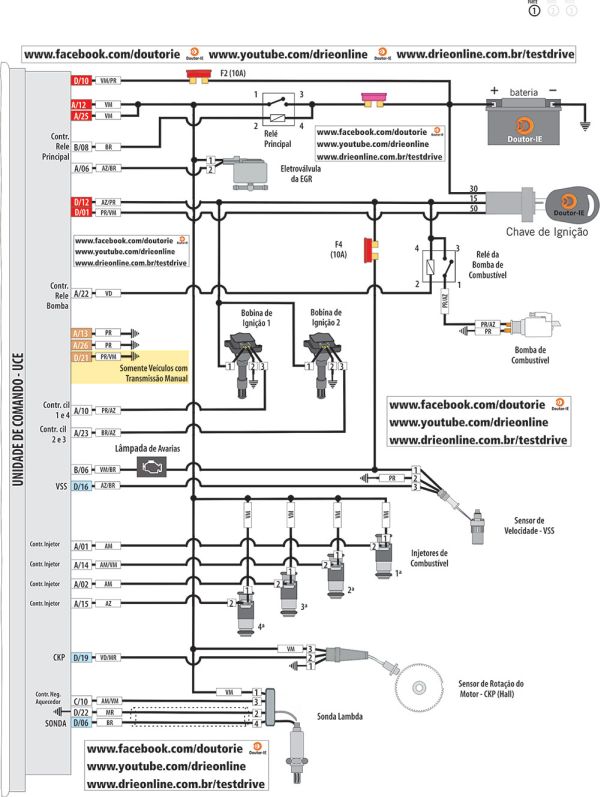

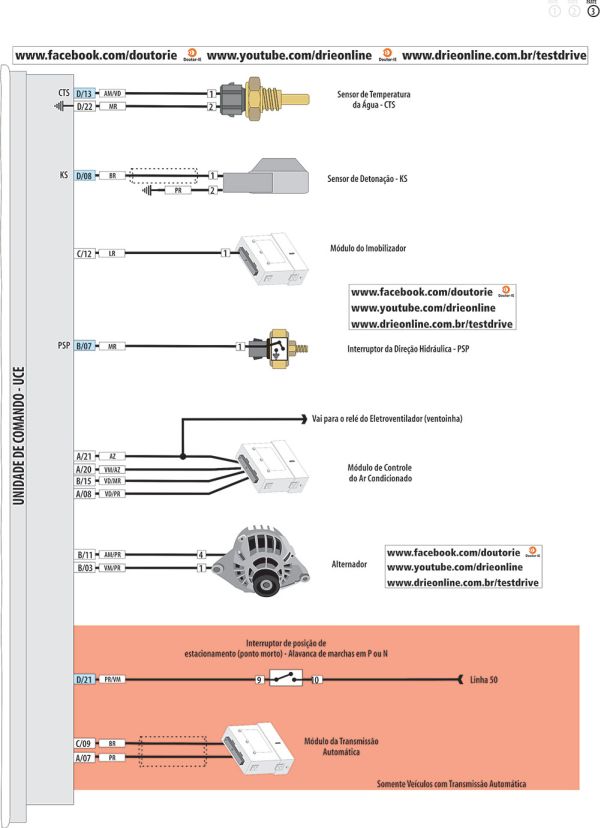

Nesta edição, mostramos os diagramas elétricos do Pajero TR4 com motorização 2.0 16V a gasolina, produzido antre 2003 e 2007. Acesse o site do nosso jornal (www.oficinabrasil.com.br) e confira mais diagramas exclusivos, além de instruções de manutenções envolvidas para o modelo apresentado.
Leia também
Uma excelente leitura e até mês que vem.
