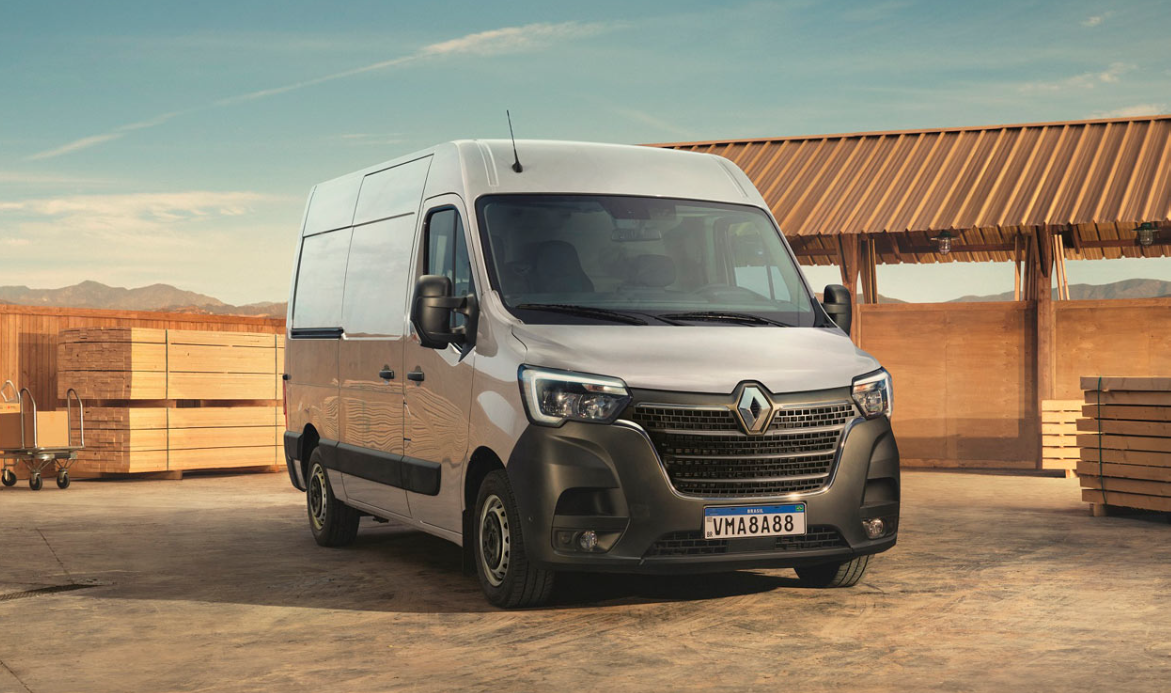

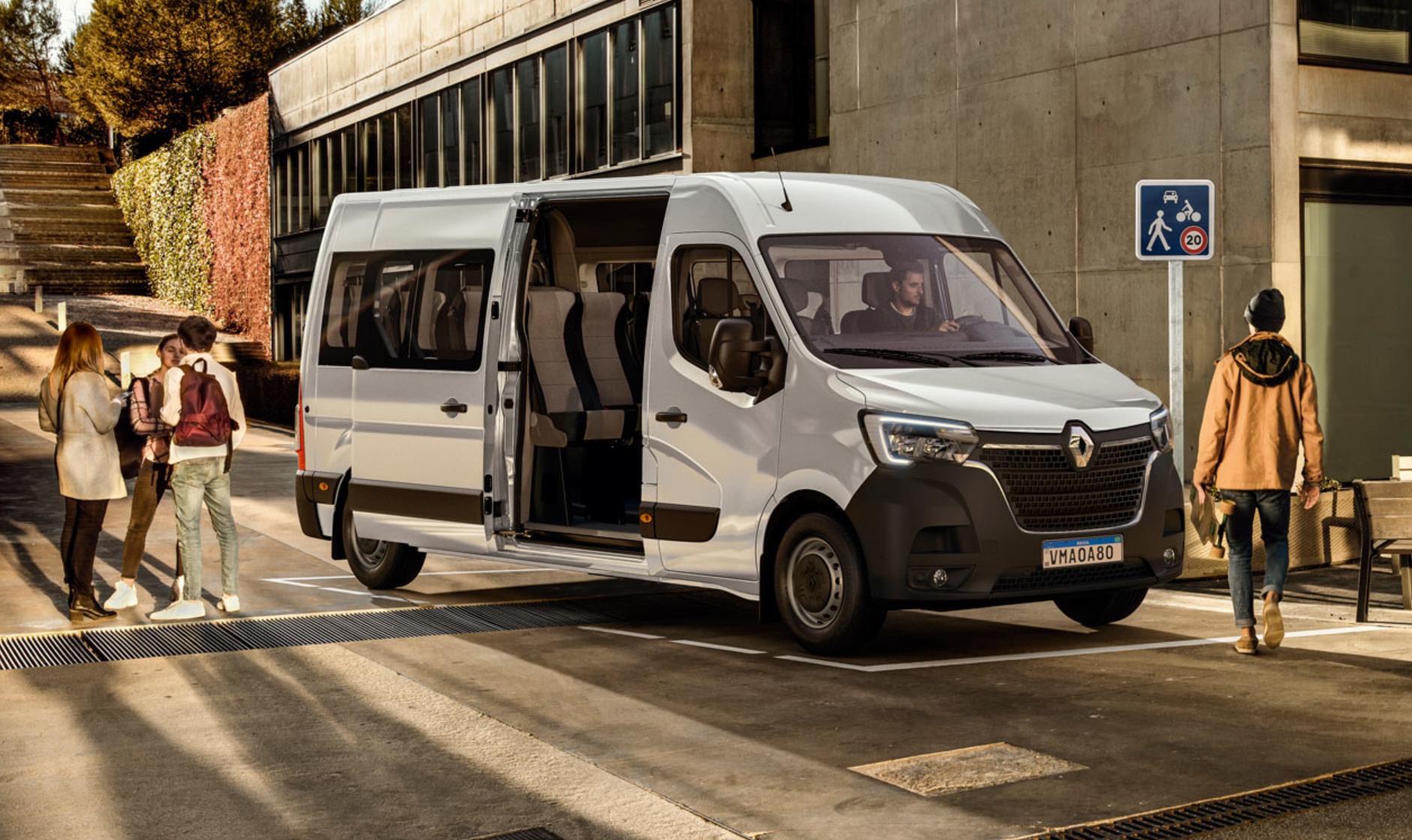

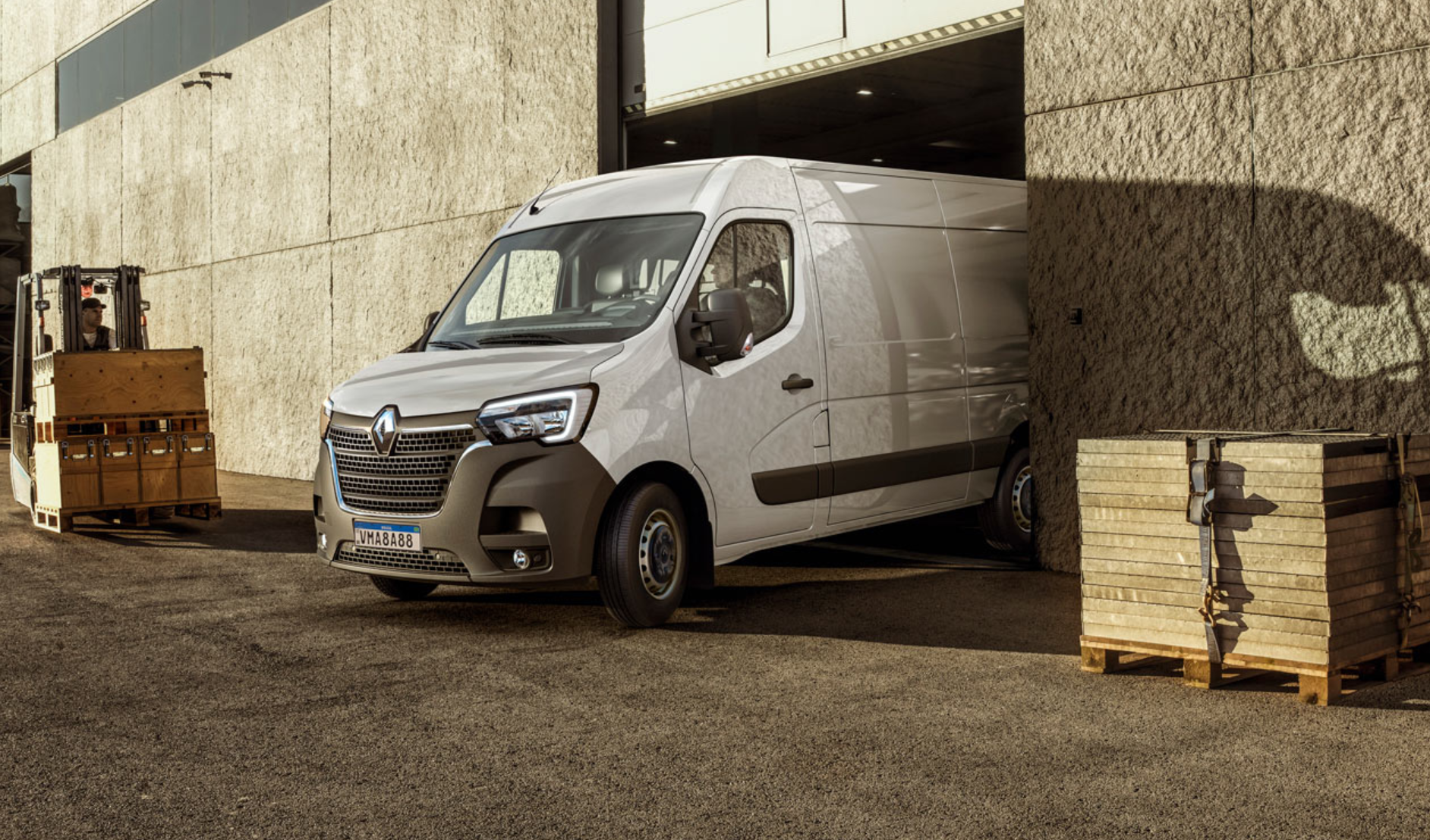

Uma dúvida sobre a Renault Master 2.3 ano 2023 chegou ao Fórum Oficina Brasil com uma situação que chamou a atenção pelo comportamento dos parâmetros no diagnóstico eletrônico. Segundo o reparador, que não se identificou, o veículo apresentou falha de “implausibilidade” no pedal do freio e, durante a análise em modo contínuo, a pressão do cilindro mestre permanecia travada em 255 bar. Pinças, sangria e possíveis obstruções do circuito hidráulico já haviam sido verificadas, sem que o defeito fosse encontrado. Até mesmo um módulo ABS substituto foi testado, mas a falha permaneceu.
Lembrando, o Fórum Oficina Brasil, que é patrocinado por Controil e Nakata, é um espaço feito para o mecânico compartilhar experiências, procedimentos e caminhos de diagnóstico diante de falhas encontradas na rotina das oficinas.
Além disso, a discussão entre os participantes apontou para uma etapa importante do diagnóstico: antes de condenar outro componente do sistema ABS, é necessário determinar se os 255 bar apresentados pelo scanner correspondem realmente à pressão existente no circuito hidráulico.
O sistema ABS/ESP trabalha com informações de diferentes sensores para controlar a frenagem. A unidade eletrônica utiliza esses sinais para interpretar as condições do veículo e atuar sobre a pressão de frenagem quando necessário. A Bosch explica que o conjunto ABS reúne unidade hidráulica, válvulas de controle, bomba de retorno, unidade eletrônica e sensores de velocidade das rodas, que fornecem informações utilizadas pelo sistema de controle.
Neste caso, a leitura fixa em 255 bar merece atenção justamente por não acompanhar a variação esperada durante diferentes condições de acionamento do pedal. Se a pressão indicada pelo equipamento permanecer no mesmo valor mesmo com o pedal em repouso ou durante diferentes aplicações, uma das primeiras verificações deve ser descobrir se existe realmente essa pressão no circuito.
O procedimento mais seguro é comparar o parâmetro eletrônico com uma medição hidráulica realizada com manômetro adequado e instalado conforme o procedimento técnico do fabricante. Se o instrumento confirmar uma pressão muito diferente daquela indicada pelo scanner, a investigação deve se deslocar para o circuito de medição: sensor, alimentação elétrica, aterramento, conectores, fiação e sinal enviado à unidade ABS.
Essa separação entre o valor físico e o valor interpretado pela eletrônica é importante porque o scanner apresenta aquilo que a unidade de controle está recebendo ou calculando a partir dos sinais disponíveis. Em sistemas eletrônicos de frenagem, sensores de pressão podem ser utilizados para identificar a solicitação de frenagem e auxiliar no controle do sistema.
A chamada falha de “implausibilidade” também direciona a atenção para os sinais relacionados ao acionamento do pedal. Dependendo da arquitetura utilizada pelo veículo, o sistema pode trabalhar com mais de uma informação para confirmar se o comando de frenagem é coerente.
Leia também
Por isso, vale observar no scanner os parâmetros associados ao pedal e ao interruptor/sensor de freio enquanto o componente é acionado lentamente. O reparador deve procurar uma evolução coerente do sinal, sem interrupções, valores congelados ou mudanças incompatíveis com o movimento físico do pedal.
A alimentação e o aterramento dos componentes também precisam ser avaliados sob carga. Uma medição de continuidade simples pode não revelar uma resistência elevada em um terminal, mau contato ou problema de alimentação que aparece somente durante o funcionamento. Ferramentas de diagnóstico que permitem avaliar tensão, resistência, corrente e sinais em tempo real ajudam justamente a diferenciar uma falha de componente de um problema no circuito elétrico.
O fato de outro módulo ABS ter sido instalado e o defeito continuar é uma informação relevante. Se a falha permanece exatamente com o mesmo comportamento, aumenta a necessidade de verificar os sinais que chegam ao módulo e as condições que o módulo está utilizando para interpretar a situação.
Também é importante verificar se o módulo utilizado no teste possui aplicação correta para o veículo e se foram realizados os procedimentos de configuração, codificação ou calibração exigidos pelo sistema. A simples substituição física de uma unidade eletrônica não necessariamente elimina uma falha cuja origem esteja em sensores, chicote, alimentação, comunicação ou parametrização.
Portanto, uma sequência lógica de diagnóstico seria: confirmar os códigos de falha presentes, observar os parâmetros do pedal de freio, verificar alimentação e aterramento, avaliar o circuito do sensor de pressão, comparar a pressão informada pelo scanner com a pressão medida por manômetro e, somente depois, avançar para a análise de outros componentes.
A principal lição deixada pela discussão é que 255 bar no scanner não significa automaticamente 255 bar de pressão hidráulica real. A confirmação com instrumento externo pode evitar a substituição desnecessária de componentes e direcionar o reparador para a origem efetiva da falha.
