Neste artigo vamos ensinar como testar um regulador de voltagem simples com equipamentos que você pode encontrar com facilidade.
Atenção: Esse teste é válido para reguladores que trabalham com o diodo e reguladores de primeira geração, para outros modelos de reguladores não irá funcionar.

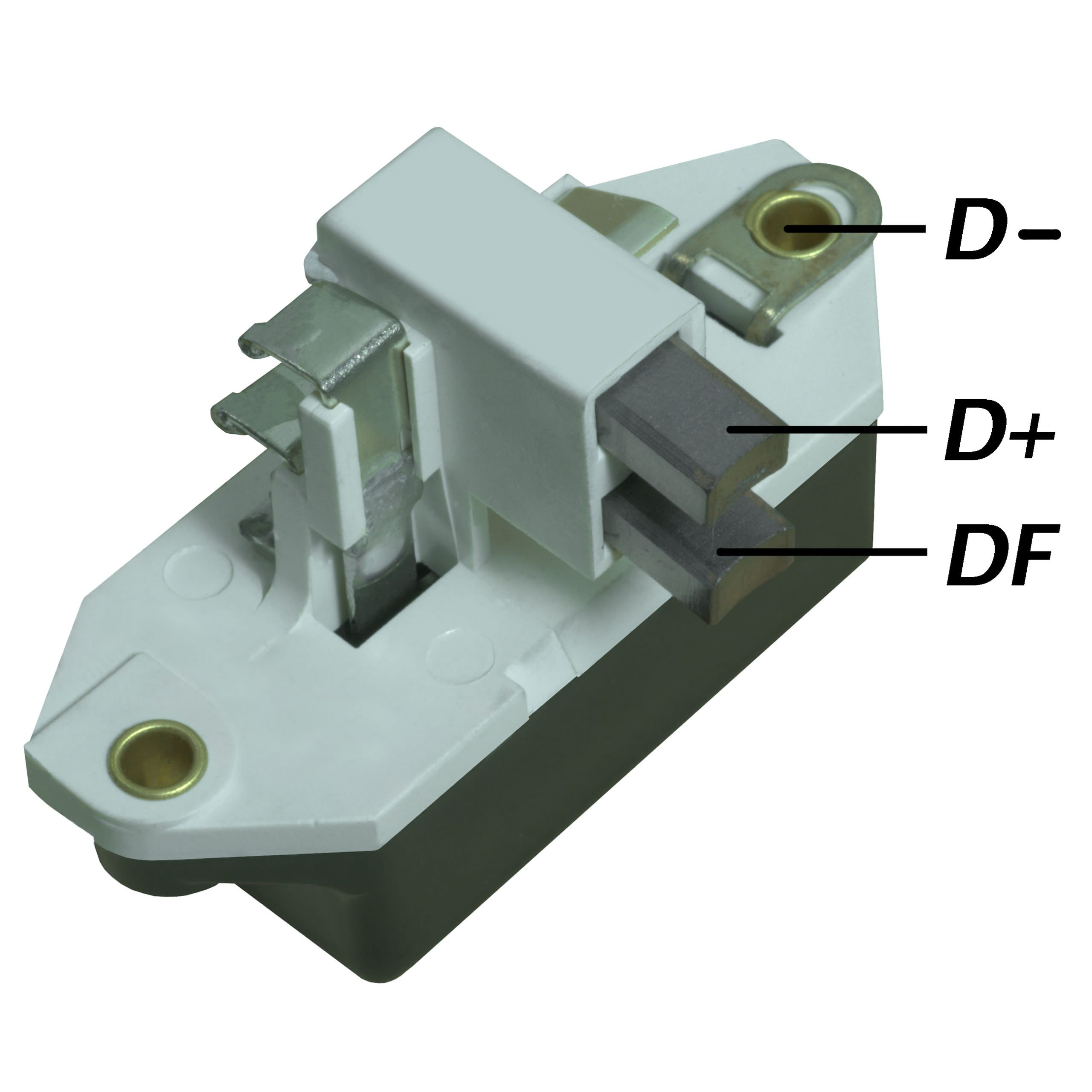

Um dos primeiros passos é entender o produto que será testado, confira abaixo uma foto dos terminais do regulador de voltagem GA027.

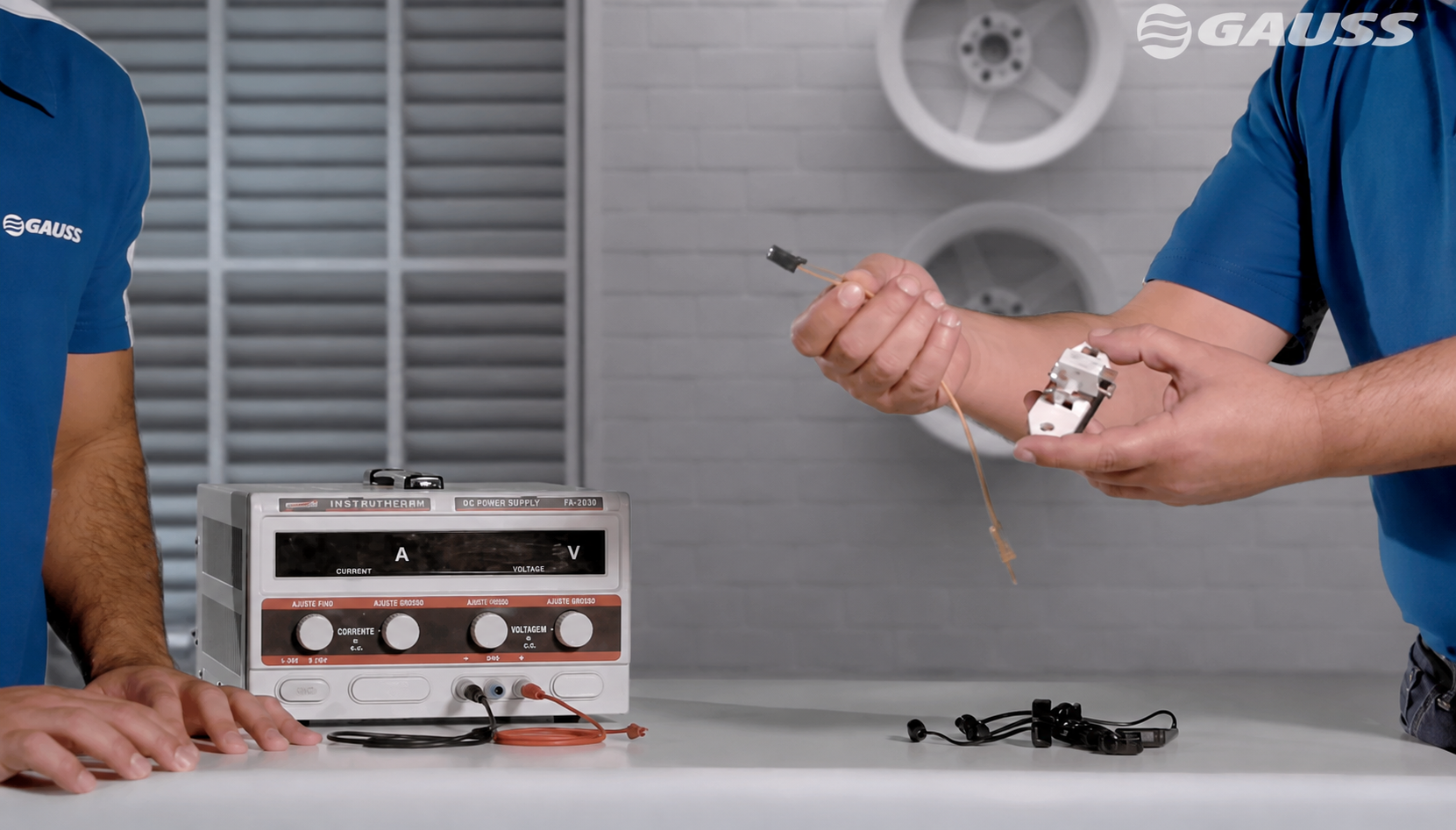

Como já mencionado, o objetivo desse teste é utilizar materiais simples que você pode encontrar em qualquer loja de ferramentas ou na internet.
Para o isso nós vamos usar somente:

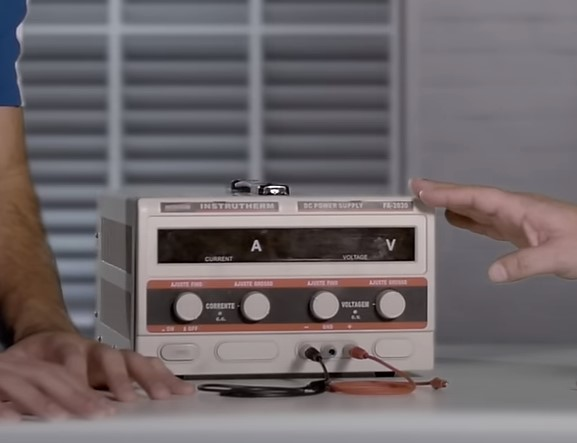

1 - Uma fonte de alimentação.
2 - Uma lâmpada.

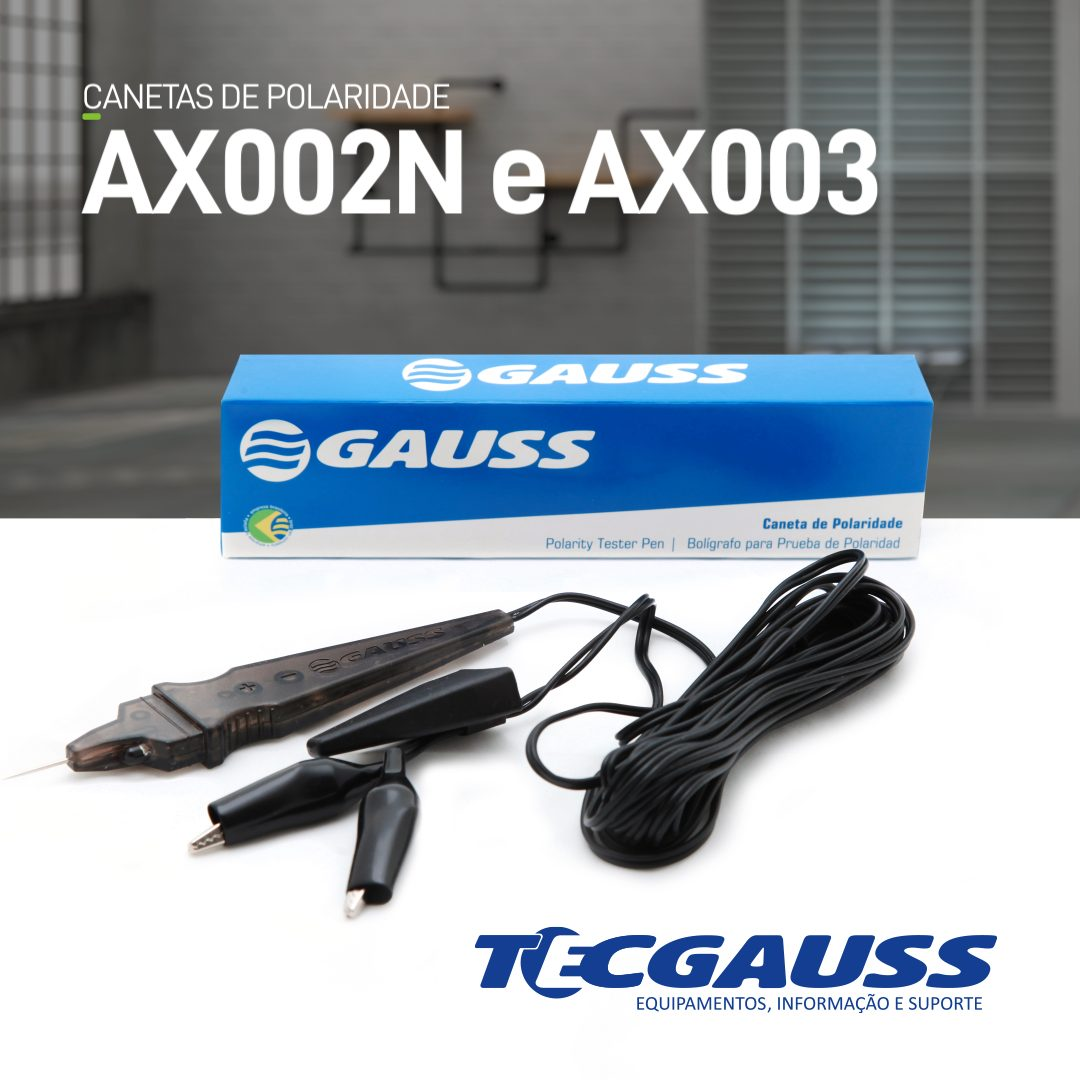

Você também pode substituir a lâmpada pelo AX002N/AX003, que é a nossa famosa canetinha de polaridade.
Se ainda não tiver e quiser comprar em uma loja online ou distribuidor próximo do seu endereço, acesse nosso site aqui AX002N:
Voltando ao regulador.

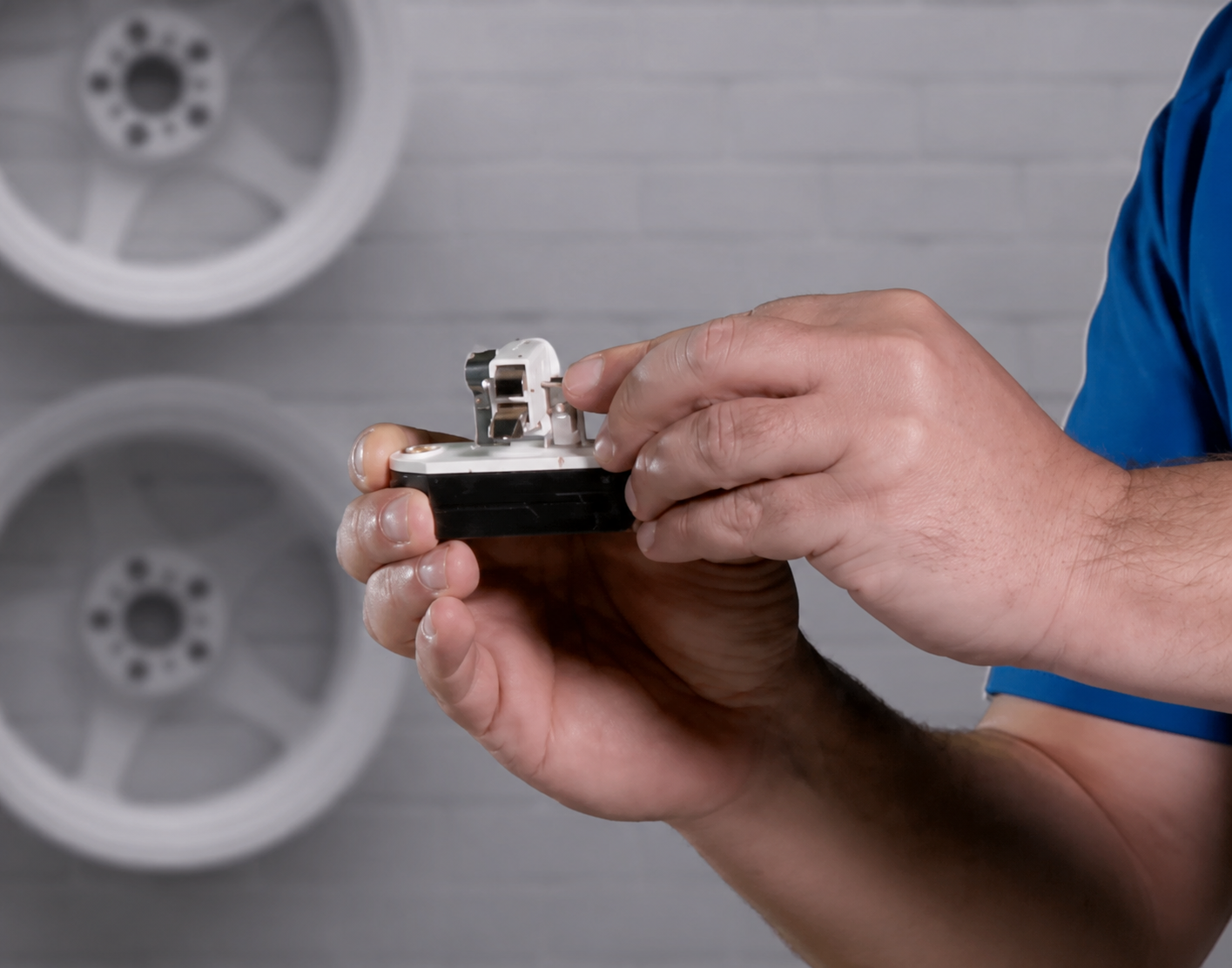

Ele funciona de uma maneira bem simples, só recebendo um positivo vindo do trio diodo.
Algumas pessoas chamam este terminal de lâmpada ou D+, mas ele está vindo lá do trio diodo.
É neste ponto que ele recebe informação de qual voltagem está saindo do alternador e é por ali que ele controla.

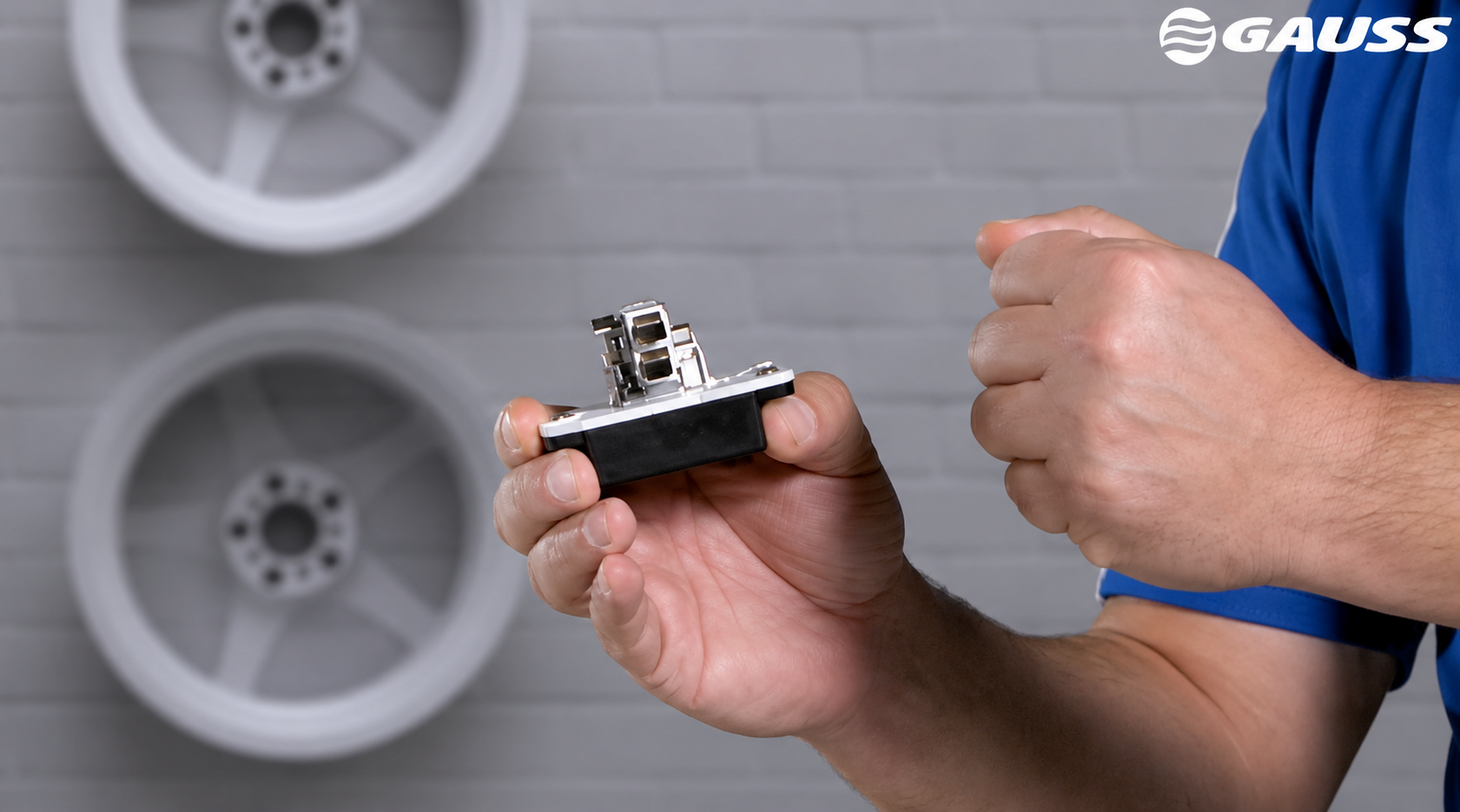

Na imagem abaixo, as escovas estão ligadas no rotor.
Quando ele percebe que está chegando em 14 volts com o rotor já alimentado, gerando o campo e carregando entre 14,1V e 14,2V, a corrente de DF no rotor é cortada, fazendo então com que pare de carregar.
Vamos partir para o exemplo prático.
Iremos realizar uma simulação utilizando uma fonte de alimentação, uma lâmpada e o regulador.

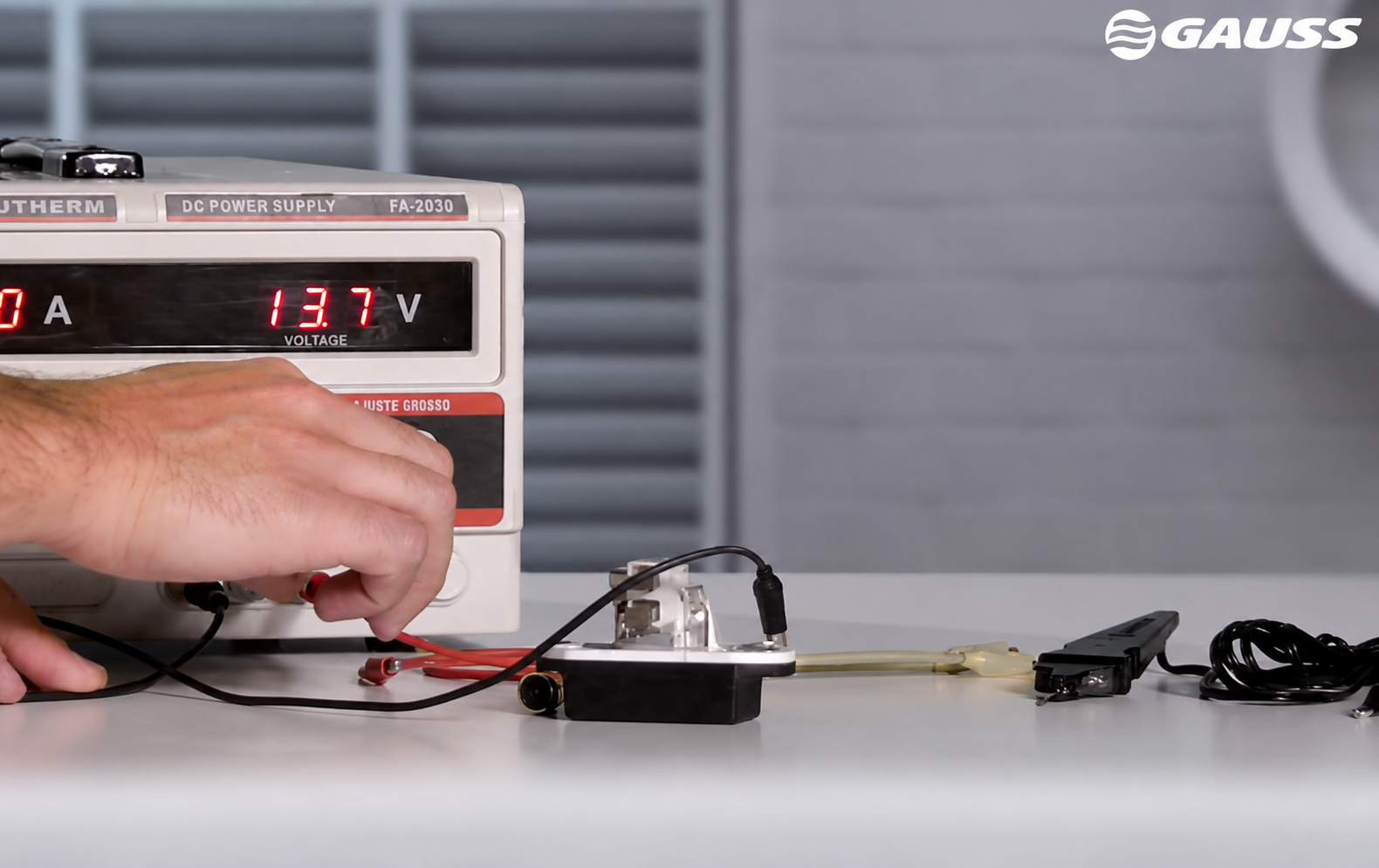

Primeiro: ligamos a fonte e colocamos a lâmpada como se fosse o rotor.
Segundo: então ligamos por primeiro o negativo no regulador.

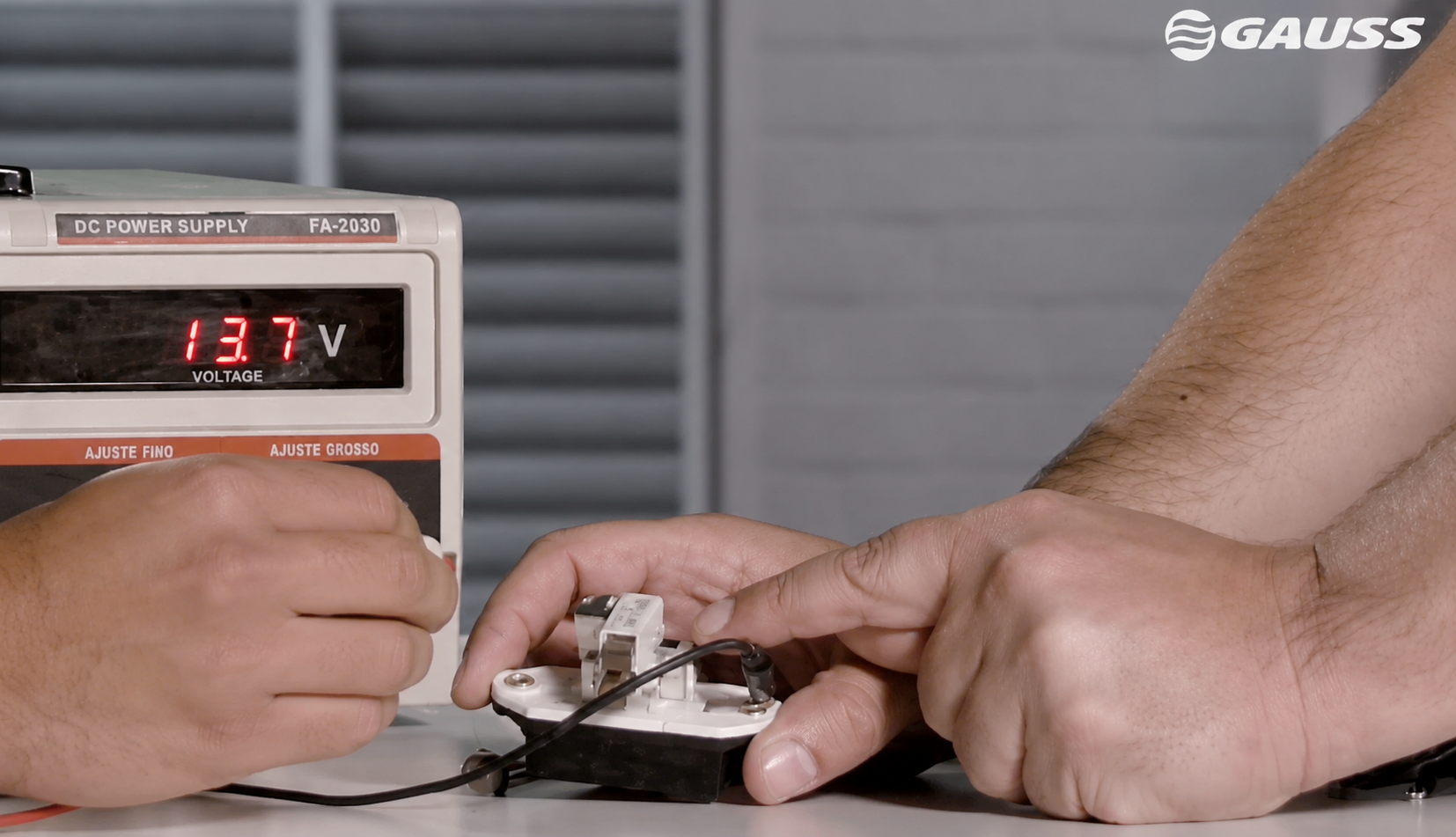

Terceiro: vamos colocar o positivo nesta orelhinha que é o D+, que fica em contato com a placa retificadora.

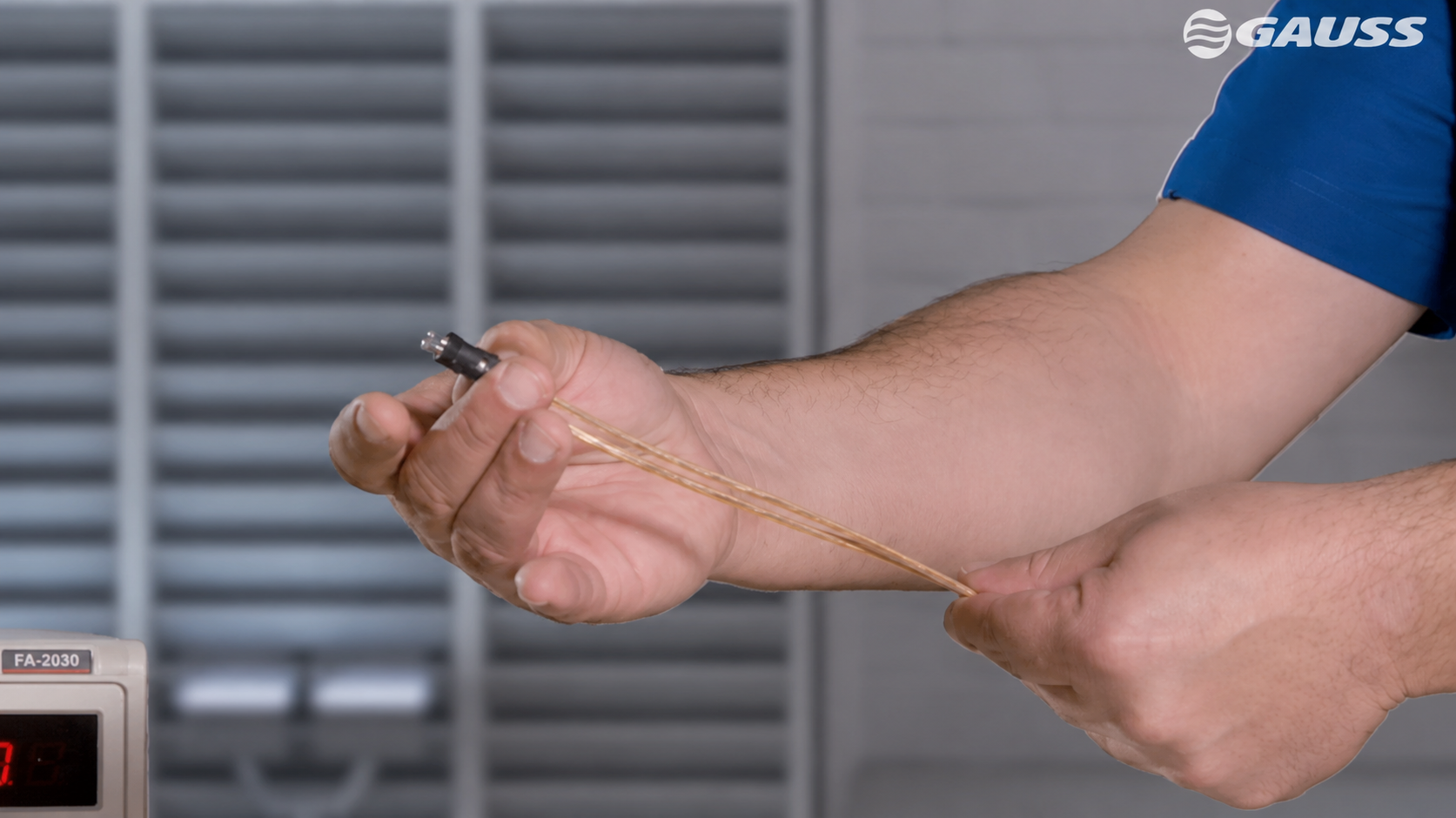

Quarto: agora vamos ligar uma lâmpada, onde só fizemos uma adaptação.

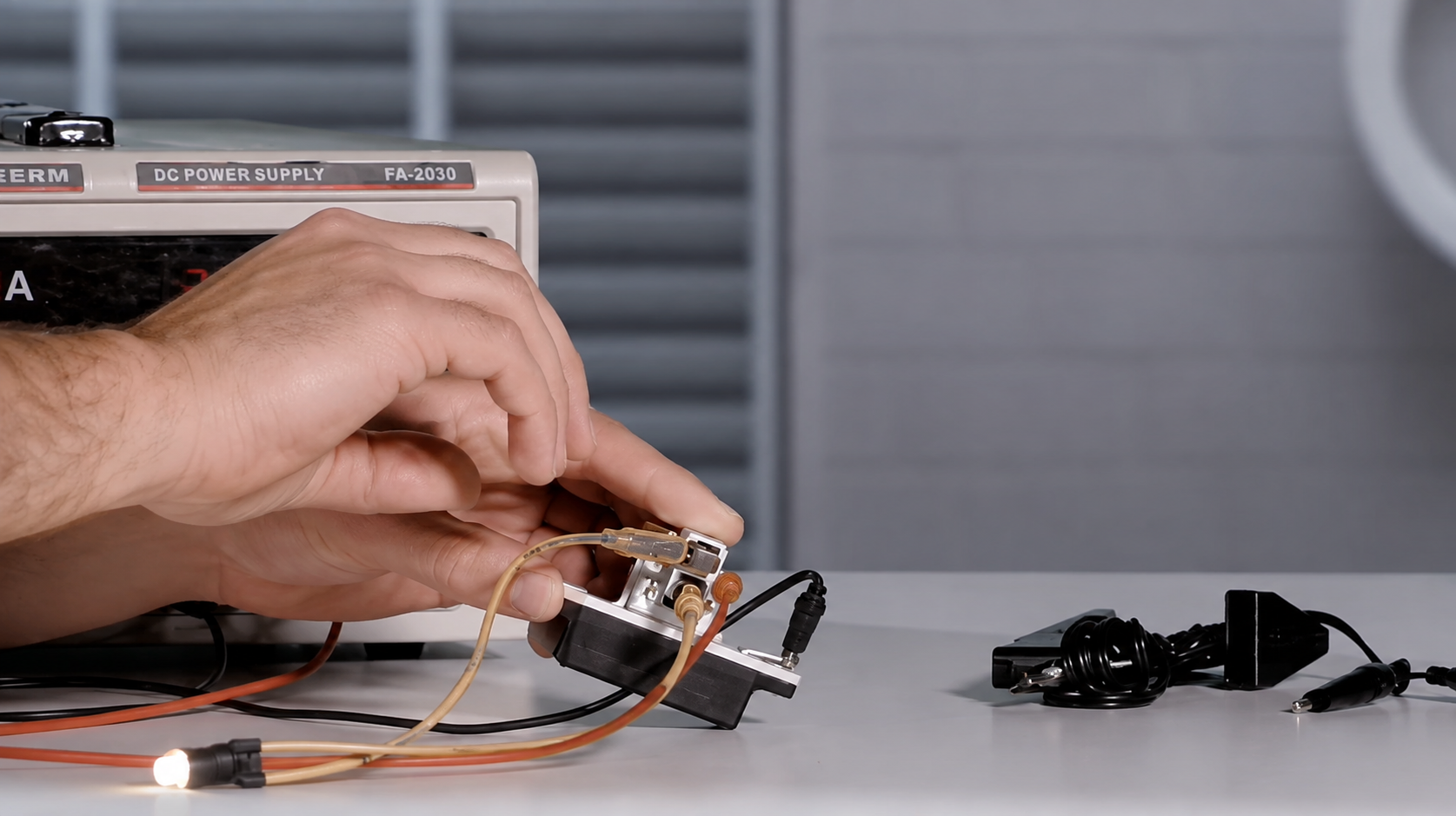

Quinto: a partir disso vamos ligar ela nas escovas como se fosse o rotor.
Atenção: Tome cuidado para não colocar em curto.

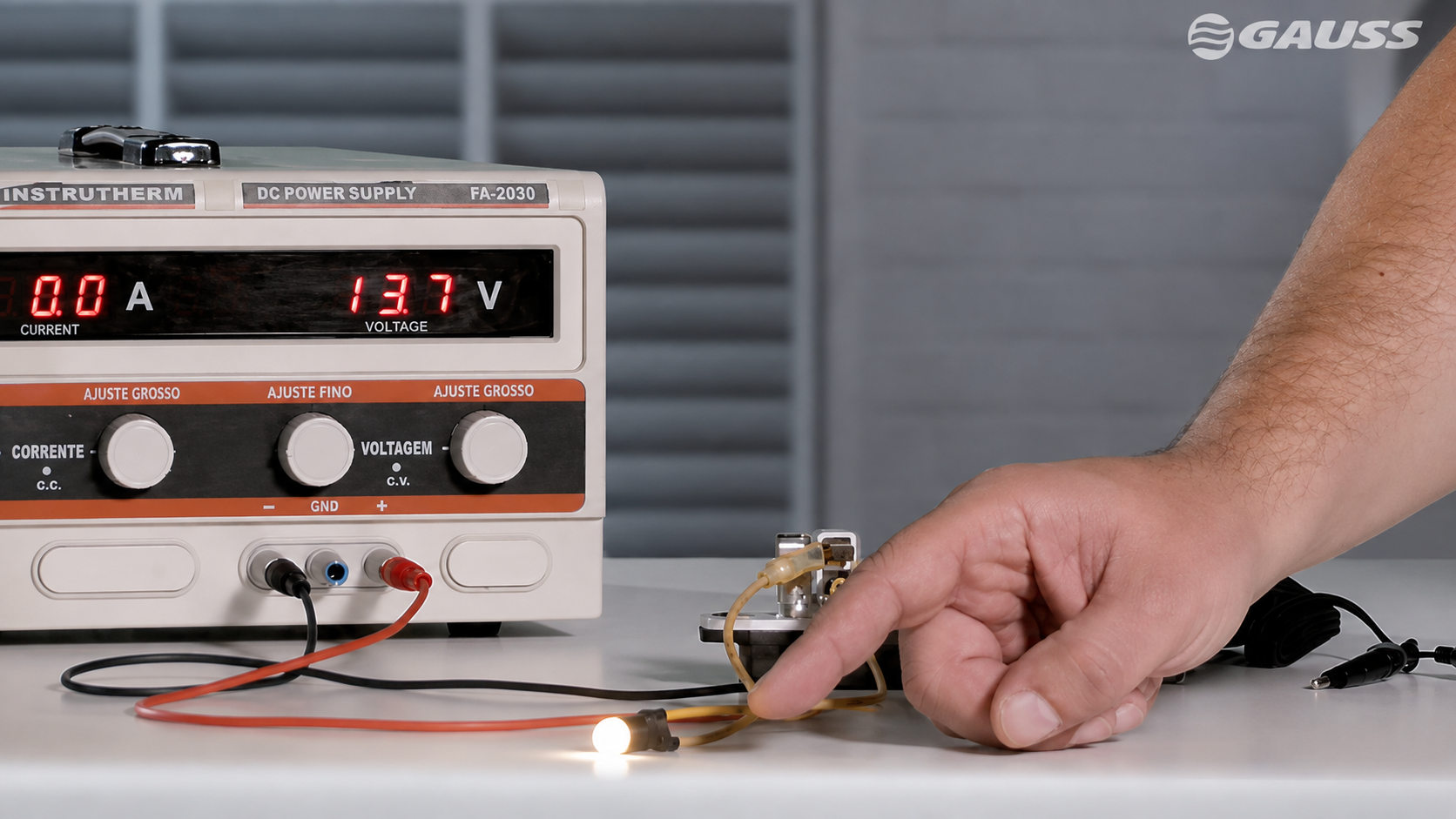

Verifique o funcionamento enquanto a bateria está em torno de 13,7 volts, significa que está carregando.
Ao subir a voltagem, ela vai chegar na tensão de ajuste do regulador.

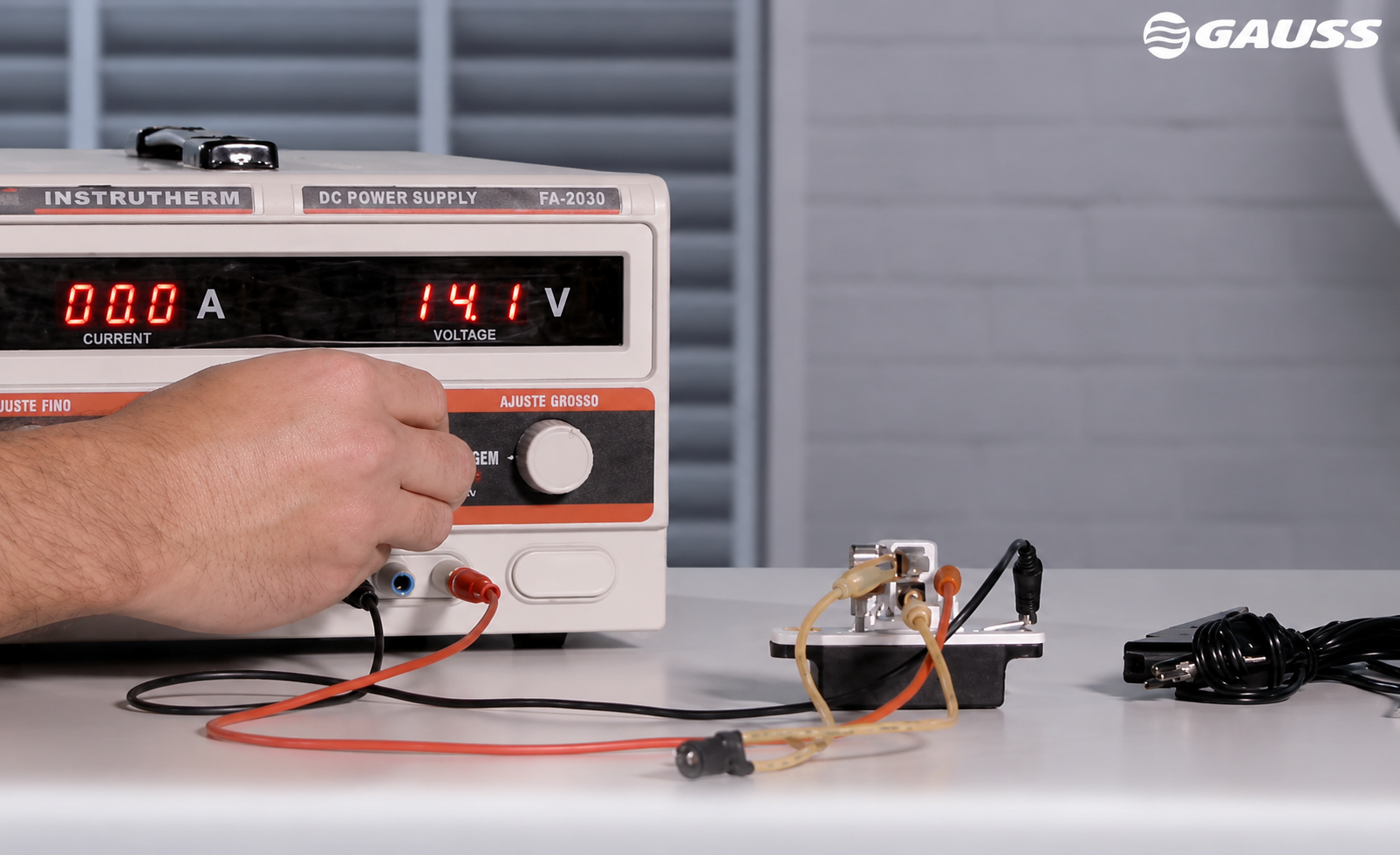

Chegando entre 14V, 14,1V irá apagar, e já não tem mais corrente de campo.
Atençào: esses valores podem mudar de um regulador para outro.
A partir disso a voltagem vai começar a cair na bateria, e ao ser acionada novamente ela começará a carregar. Portanto, assim que carregar mais um pouco irá apagar.
O regulador está fazendo todo esse processo aproximadamente 500 vezes por segundo, é assim que ele consegue controlar e manter a voltagem de saída do alternador.

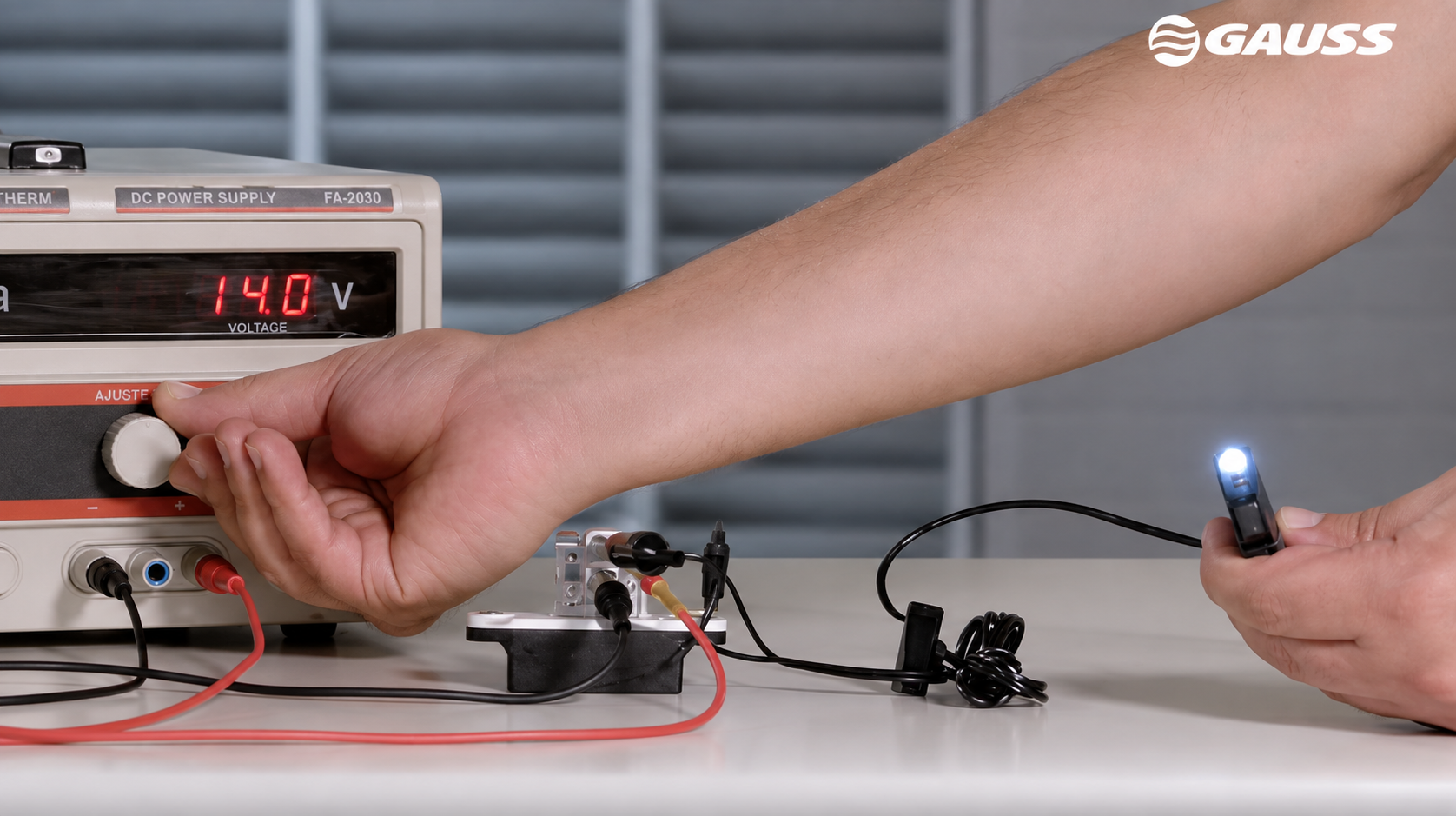

Teste usando a caneta de polaridade AX002N/AX003.
Vamos fazer agora com a caneta AX, para vermos o funcionamento.
Durante o teste nós não vamos medir polaridade, não há necessidade, nós só vamos utilizar a luz fronta do equipamento.
Vamos ao teste!
É bem simples, você irá substituir a lâmpada indicada no teste acima pelo AX.

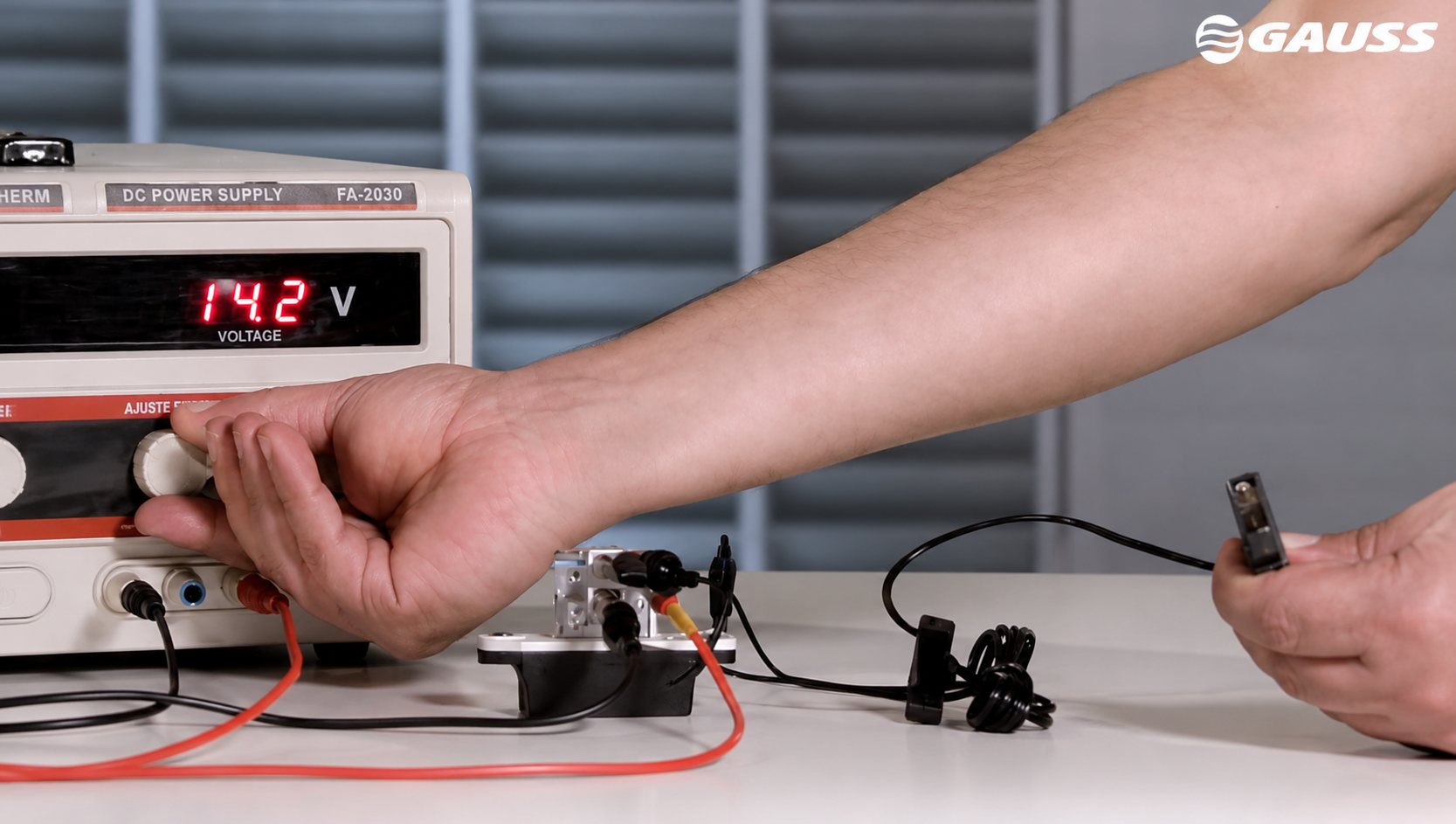

Repare que entre 14V e 14,1V ela apaga, e é assim que ele funciona no carro dentro do alternador.
Dica: Se o você não tiver uma fonte dessa disponível para realizar esse tipo de teste, como que podemos fazer?
Existem outras formas de fazer, assista aqui em nosso canal o vídeo Monte a sua própria Bancada de Testes |#TecGauss39. Neste vídeo você vai encontrar como podemos testar esse regulador utilizando dispositivos baratos e que vão garantir a mesma precisão.
