[ Fiat Palio 2014 - Fire Evo 1.4 8V ] [ Troca de Cilindro Auxiliar [Caixa] e Mestre [Pedal] de Embreagem & Kit Embreagem ( Platô, Disco, Rolamento )

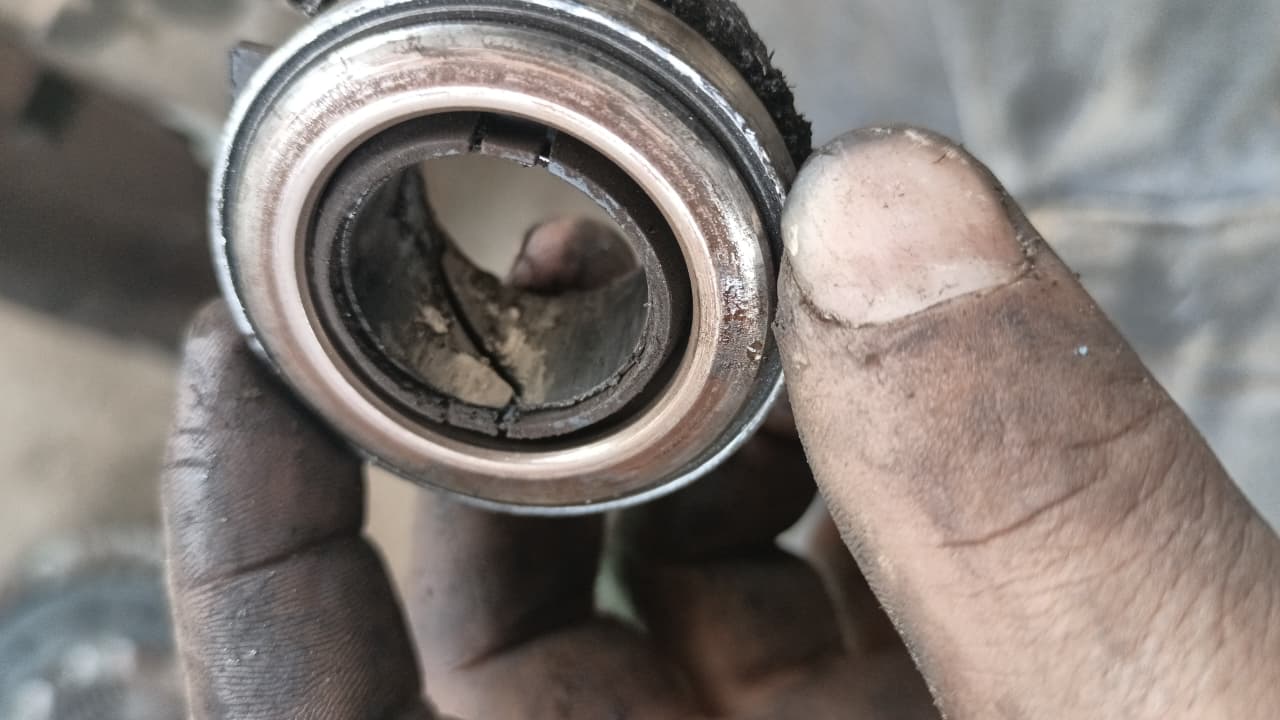

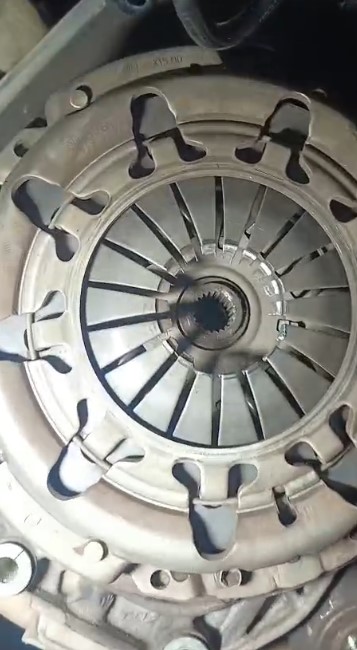

Relatório Técnico de Diagnóstico Falha de acionamento da embreagem – diagnóstico e causa raiz 1. Identificação do veículo Veículo: Fiat Palio Motor: Fiat Fire Evo 1.4 Ano: 2014 Sistema: Acionamento hidráulico de embreagem 2. Descrição do problema Veículo apresentava dificuldade de engate de marchas com o veículo no solo. Condição observada: Com rodas suspensas no elevador, as marchas engatavam normalmente. Com o veículo no chão, as marchas não engatavam corretamente. Este sintoma indicava desacoplamento incompleto da embreagem. 3. Intervenções iniciais realizadas Após constatado, defeito no conjunto de cilindros de embreagem, Mestre e Auxiliar. os seguintes procedimentos, foram executados no sistema hidráulico: Substituição do cilindro mestre da embreagem Substituição do cilindro auxiliar da embreagem Sangria completa do sistema hidráulico Substituição do fluido por DOT 4 brake fluid Após estes procedimentos, o defeito persistiu. 4. Procedimento de diagnóstico avançado Devido à persistência do problema, foi realizada: Remoção da caixa de câmbio Inspeção completa do conjunto de embreagem Componentes analisados: Platô Disco de embreagem Rolamento da embreagem Garfo de acionamento 5. Causa raiz identificada Durante a inspeção foi constatado que: O rolamento da embreagem danificou as extremidades das molas do diafragma do platô. Parte das pontas das molas foi desgastada e deformada. O rolamento acabou penetrando entre as molas do diafragma, ficando desalinhado/atravessado. Esta condição impedia o acionamento correto do platô. Consequentemente: O platô não liberava completamente o disco de embreagem O disco permanecia parcialmente acoplado ao volante do motor O câmbio permanecia em carga, impedindo o engate das marchas 6. Explicação técnica do sintoma A falha gerava o seguinte comportamento: Rodas suspensas: Baixa carga no sistema O arrasto do disco era suficiente para permitir o engate Veículo no solo: Presença de carga no trem de força O disco parcialmente acoplado mantinha o eixo primário girando Impedindo o sincronizador de engatar corretamente 7. Possíveis causas do dano observado O desgaste nas molas do diafragma pode ocorrer por: Rolamento de embreagem com travamento Desalinhamento do garfo de acionamento Desgaste do pivô do garfo Rolamento de baixa qualidade Operação prolongada com curso irregular de acionamento 8. Reparo recomendado Para correção adequada do defeito recomenda-se a substituição do conjunto: Platô da embreagem Disco de embreagem Rolamento da embreagem Além da verificação de: Garfo da embreagem Pivô do garfo Guia do rolamento Lubrificação do eixo piloto do câmbio 9. Conclusão O defeito inicialmente aparentava ser relacionado ao sistema hidráulico da embreagem, porém após diagnóstico aprofundado foi identificada falha mecânica no conjunto de embreagem. O rolamento da embreagem danificou as molas do diafragma do platô, causando desacoplamento incompleto da embreagem e impedindo o engate das marchas sob carga. 10. Observação técnica Este caso demonstra a importância de: Não limitar o diagnóstico apenas ao sistema hidráulico Realizar verificação mecânica do conjunto de embreagem quando o sintoma persistir Considerar diferenças de comportamento com carga e sem carga no trem de força
