Volvo XC40 T5: falha intermitente no Auto Hold desafia o diagnóstico

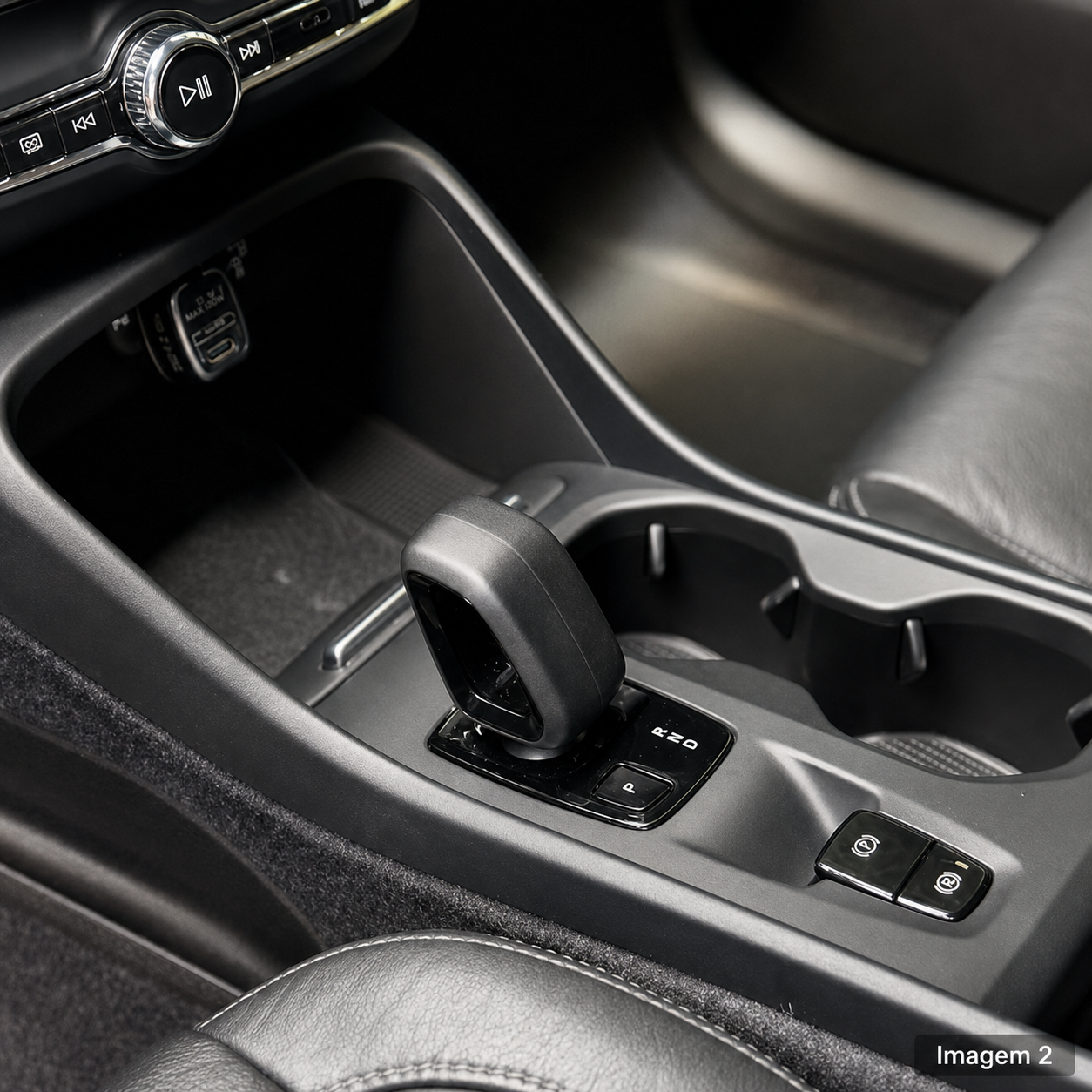

Defeito desapareceu após o reset e não retornou durante o primeiro teste de rodagem, mas voltou a se manifestar no dia seguinte. A solução definitiva veio com a substituição do botão de comando (foto 2).
Falhas elétricas intermitentes estão entre as ocorrências mais desafiadoras do diagnóstico automotivo. Em muitos casos, o componente volta a funcionar durante os testes, os códigos de falha deixam de aparecer e o veículo apresenta comportamento normal por determinado período. Isso pode criar a impressão de que o defeito foi eliminado, quando, na realidade, sua causa permanece presente.
Este caso ocorreu em um Volvo XC40 T5 R-Design Plug-in Hybrid, ano/modelo 2021/2021, com 59.626 km. A reclamação apresentada pelo cliente era de que o botão relacionado à função Auto Hold não estava funcionando corretamente.

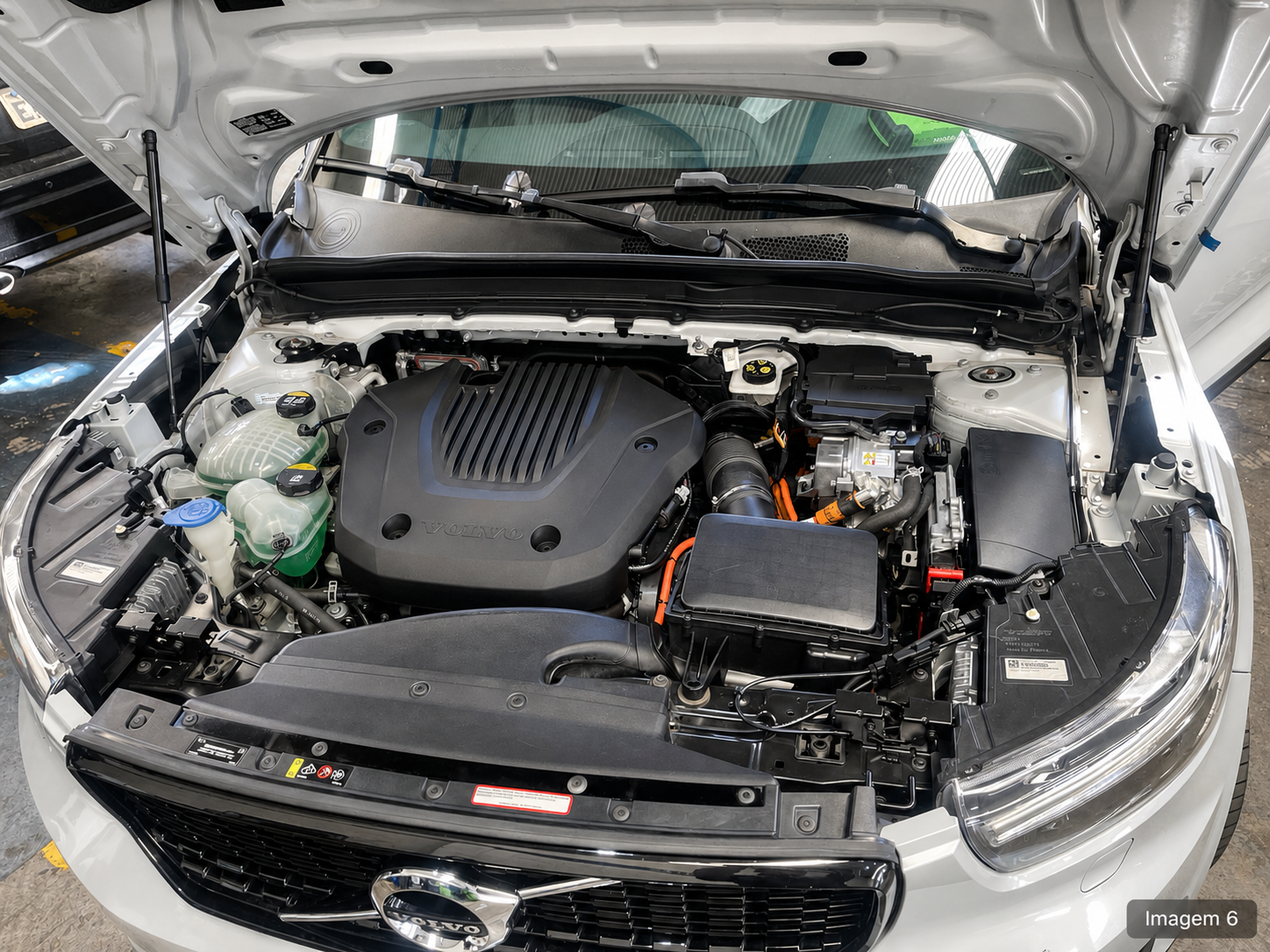

Identificação do veículo (foto 6)
* Veículo: Volvo XC40 T5 R-Design Plug-in Hybrid
* Ano/modelo: 2021/2021
* Quilometragem: 59.626 km
* Equipamento utilizado no diagnóstico: Bosch KTS 590
Por se tratar de um veículo híbrido plug-in, a análise inicial também considerou as condições do sistema elétrico de baixa tensão. Instabilidades na alimentação de 12 V podem provocar registros de falhas elétricas e comportamentos anormais em diferentes unidades eletrônicas.
Diagnóstico eletrônico inicial

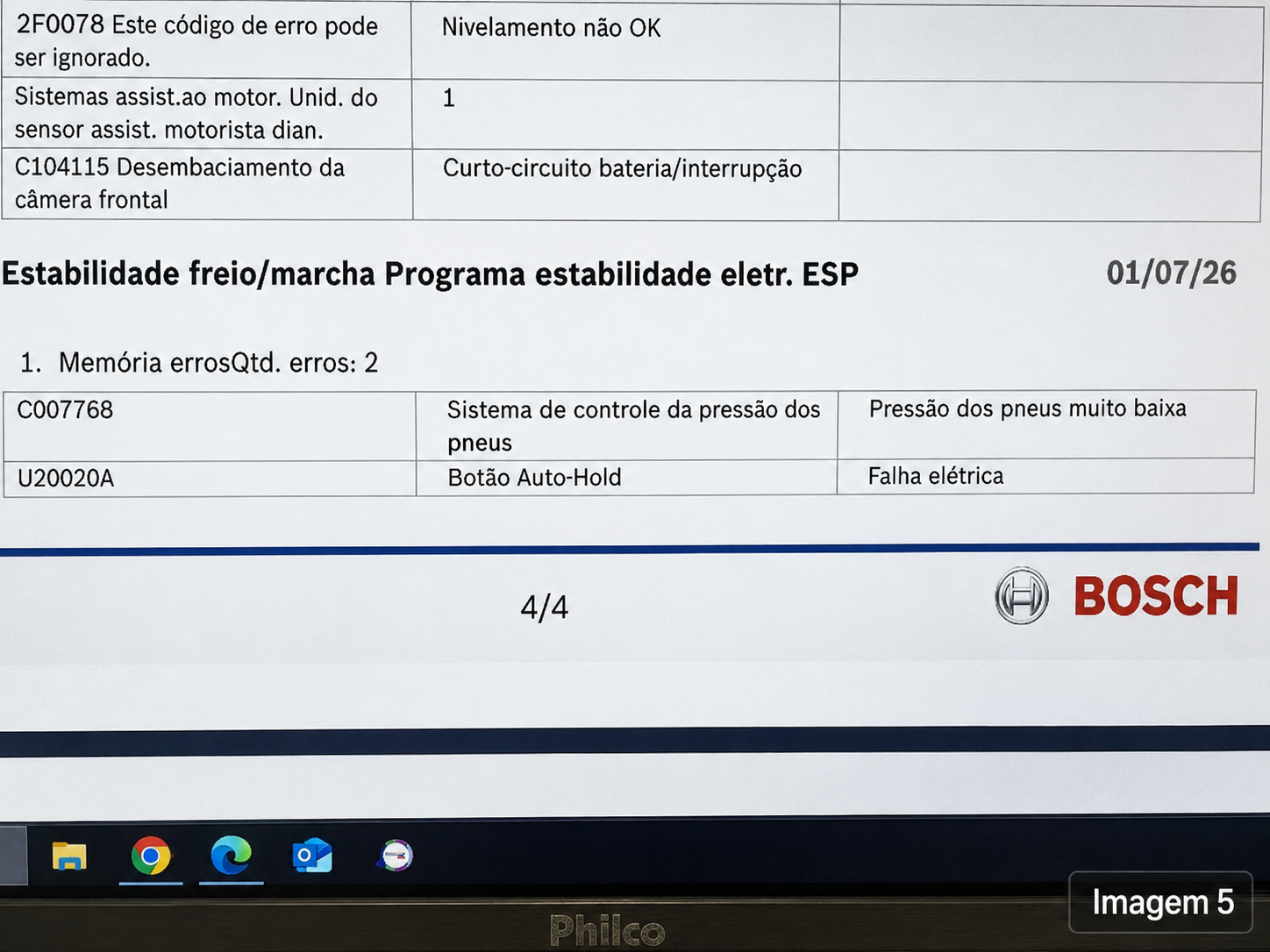

Durante a varredura das unidades de comando, o Bosch KTS 590 registrou os seguintes códigos:
* U206020A — Botão Auto Hold: falha elétrica;
* C007768 — Pressão dos pneus muito baixa.
O DTC relacionado à pressão dos pneus foi interpretado como uma ocorrência independente, sem relação causal direta com a falha elétrica do botão Auto Hold.
O código U206020A, por outro lado, apresentava relação direta com a reclamação do cliente e direcionou o diagnóstico para o circuito de comando da função (foto 5).
Verificação do sistema de 12 V

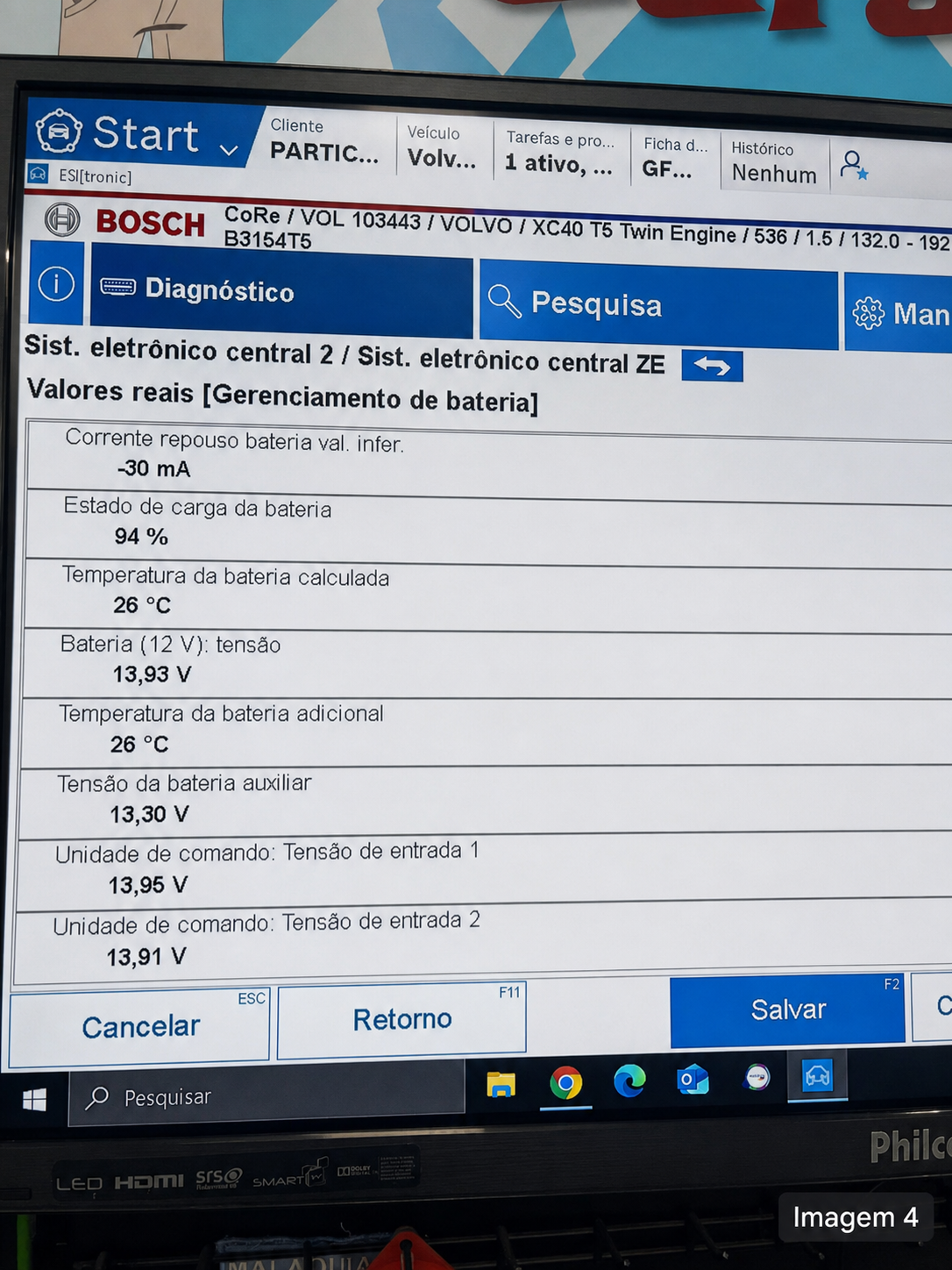

As leituras encontradas pelo equipamento de diagnóstico foram (foto 4):
* tensão da bateria principal: 13,93 V;
* tensão da bateria auxiliar: 13,30 V;
* estado de carga indicado pelo sistema: 94%;
* temperaturas monitoradas: aproximadamente 26 °C.

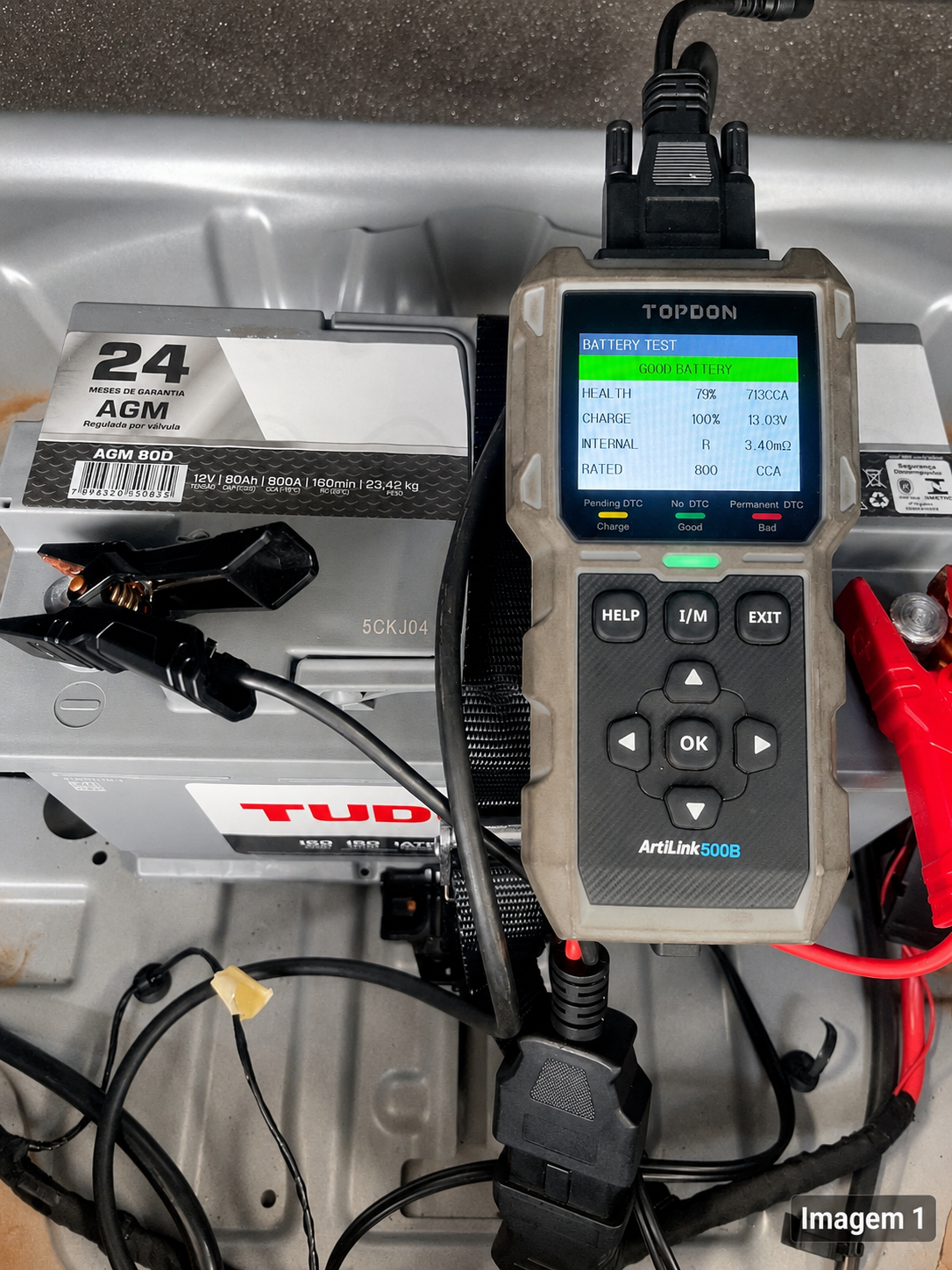

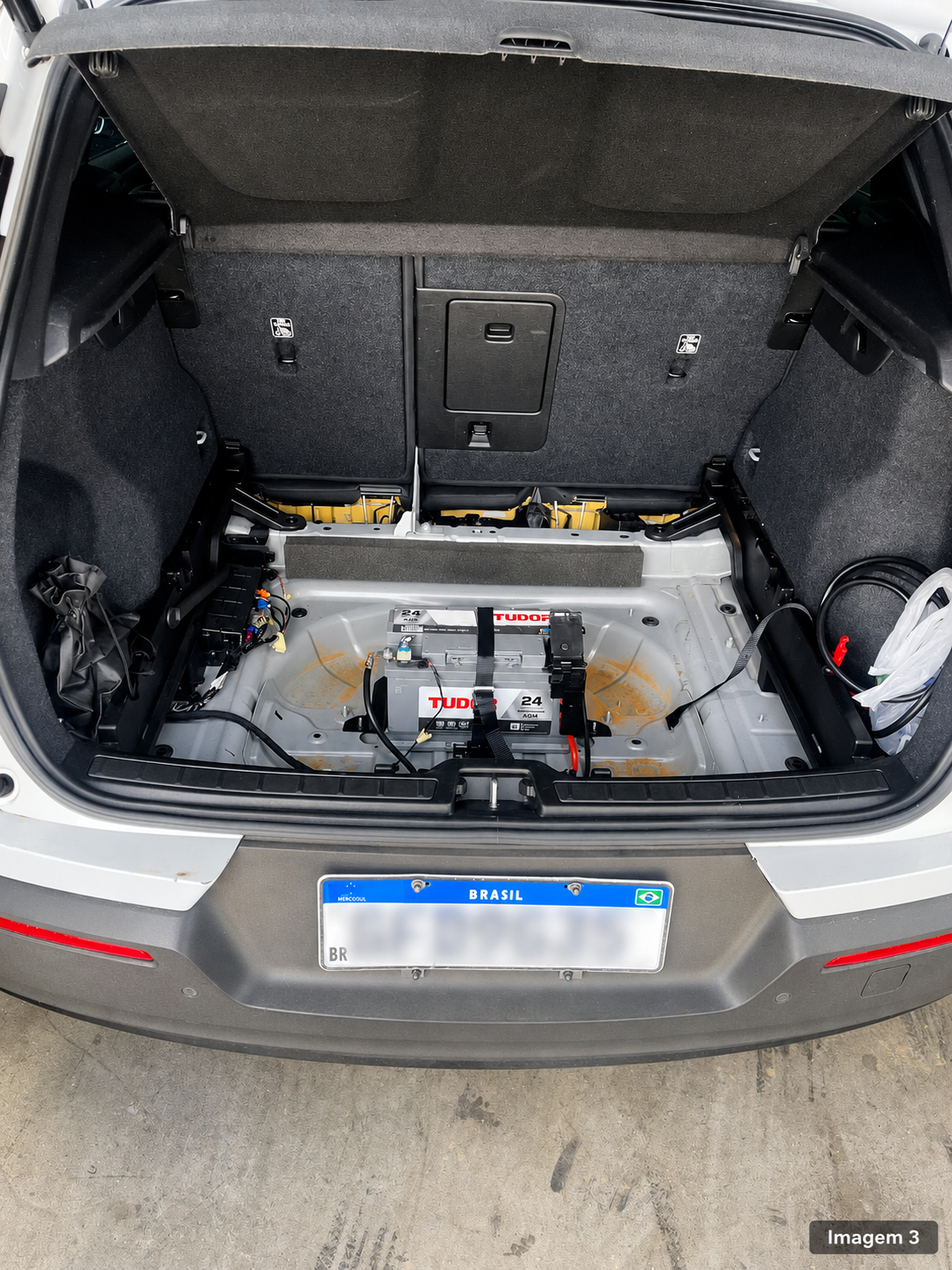

A bateria AGM instalada no veículo também foi avaliada (foto 3), apresentando:
* capacidade nominal: 80 Ah;
* corrente de partida nominal: 800 A EN;
* tensão medida: 13,03 V;
* estado de carga — SOC: 100%;
* estado de saúde — SOH: 79%;
* corrente de partida medida: 713 A;
* resistência interna: 3,40 mΩ;
* resultado do teste: bateria aprovada (foto 1).
Os valores não indicavam deficiência de alimentação ou anormalidade no funcionamento do sistema de carregamento por meio do conversor DC-DC naquele momento.
Primeira etapa de validação
Após o diagnóstico preliminar, foram apagados os registros de falha e executados os resets disponíveis pelo equipamento.
Depois desse procedimento, o botão voltou a funcionar normalmente. O veículo foi submetido a um teste de rodagem de aproximadamente 15 km, durante o qual:
* o botão permaneceu funcionando;
* o DTC relacionado ao Auto Hold não retornou;
* não houve nova indicação de anomalia;
* a função apresentou comportamento normal.
Nessa primeira intervenção não houve desmontagem do console ou do botão, inspeção interna do componente nem teste de continuidade do circuito.
Como a falha não estava presente e não voltou a se manifestar durante o período de observação, o veículo foi entregue ao cliente com o resultado daquela etapa de diagnóstico.
O retorno do defeito
No dia seguinte à entrega, o cliente informou que o defeito havia retornado.
Esse retorno foi decisivo para a continuidade do diagnóstico. Ele demonstrou que os resets e o apagamento do código apenas restabeleceram temporariamente o funcionamento da função, mas não eliminaram a origem da falha.
Esse comportamento é característico de determinados defeitos intermitentes. O componente pode voltar a operar depois de uma reinicialização, variação de temperatura, movimentação do veículo ou alteração momentânea da resistência de seus contatos internos.
Decisão pela substituição do botão
Considerando:
* a reclamação original do cliente;
* o DTC U206020A diretamente relacionado ao botão Auto Hold;
* as condições satisfatórias do sistema de alimentação de 12 V;
* o retorno da falha após a primeira entrega;
* o restabelecimento apenas temporário obtido com os resets;
...foi decidido adquirir e instalar um botão novo.
Após a substituição, a função voltou a operar normalmente e o defeito não voltou a se manifestar.
A resposta obtida com a troca do componente confirmou o botão como causa funcional da ocorrência.
Entretanto, como o componente removido não foi desmontado nem submetido a medições elétricas específicas, não é possível afirmar qual era seu mecanismo interno de falha. Entre as possibilidades estariam mau contato interno, alteração de resistência, desgaste dos contatos ou falha no circuito eletrônico incorporado ao comando. Essas hipóteses, contudo, não foram verificadas e não devem ser apresentadas como fatos confirmados.
O que este caso ensina?
O caso demonstra que apagar um DTC, executar resets e observar o retorno momentâneo da função não significa necessariamente que o defeito tenha sido eliminado.
O primeiro teste de rodagem, com aproximadamente 15 km, foi importante para a validação daquela etapa, mas não conseguiu reproduzir a intermitência. Somente a utilização posterior do veículo pelo cliente fez a falha reaparecer.
Também é importante diferenciar três situações:
1. Função restabelecida: o sistema voltou a funcionar depois do reset.
2. Falha não reproduzida: o defeito não se manifestou durante o período de teste.
3. Defeito solucionado: a causa foi corrigida e a função permaneceu normal após o reparo.
Na primeira intervenção, o caso encontrava-se na condição de falha não reproduzida. Depois do retorno do veículo e da substituição do botão, passou a existir uma relação direta entre o componente substituído e a eliminação da ocorrência.
Rotina técnica recomendada
Para ocorrências semelhantes, uma rotina de diagnóstico mais completa deve contemplar:
1. Registrar a reclamação do cliente e as condições em que a falha acontece.
2. Fazer a varredura completa das unidades antes de apagar qualquer código.
3. Registrar DTC, status, quilometragem, tensão de alimentação e demais dados ambientais disponíveis.
4. Avaliar a bateria de 12 V, o sistema de carregamento e os aterramentos de baixa tensão.
5. Consultar o diagrama elétrico correspondente ao VIN do veículo.
6. Acompanhar, nos parâmetros em tempo real, a mudança de estado do botão ao ser acionado.
7. Inspecionar o botão, o conector e o trecho acessível do chicote.
8. Verificar alimentação, aterramento e sinais conforme a documentação técnica do fabricante.
9. Realizar teste de continuidade e queda de tensão quando aplicável, movimentando cuidadosamente o chicote para procurar intermitências.
10. Executar testes funcionais e resets somente depois de registrar os dados iniciais.
11. Realizar teste de rodagem e vários ciclos de acionamento.
12. Quando o defeito não puder ser reproduzido, informar no relatório que a falha permanece intermitente e que o diagnóstico ainda não é conclusivo.
13. Após o reparo, repetir a varredura, verificar os parâmetros e confirmar o funcionamento em diferentes ciclos de utilização.
Em veículos híbridos, qualquer trabalho próximo ao sistema de alta tensão deve seguir os procedimentos de segurança e desenergização definidos pelo fabricante, executados somente por profissionais capacitados. O circuito de alta tensão não deve ser confundido com as verificações convencionais do sistema de 12 V.
Conclusão
O diagnóstico de uma falha intermitente exige cautela, registro e acompanhamento. Neste Volvo XC40, o sistema de alimentação de baixa tensão apresentava condições satisfatórias, enquanto o DTC apontava uma falha elétrica diretamente relacionada ao botão Auto Hold.
Os resets restabeleceram a função apenas temporariamente. O defeito retornou no dia seguinte, levando à substituição do botão. Após a instalação do novo componente, a falha não voltou a ocorrer e o funcionamento permaneceu normal.
Mais do que simplesmente apagar códigos, diagnosticar significa estabelecer uma relação técnica entre a reclamação, os registros eletrônicos, os testes realizados, o reparo aplicado e a validação final.
