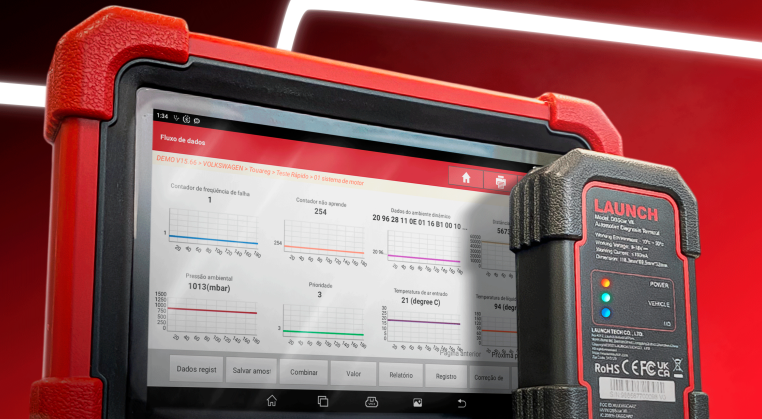

Um veículo chega à oficina com a luz de avaria acesa. O reparador conecta o scanner e encontra um código relacionado a um sensor. A descrição parece objetiva: sinal baixo, sinal alto, desempenho ou incoerência. Nesse momento, uma decisão define o rumo do atendimento: considerar o componente defeituoso ou investigar o que levou a central a registrar aquela condição.
A diferença entre essas duas atitudes está na compreensão do diagnóstico embarcado. O código de falha é uma evidência importante, mas sua descrição precisa ser interpretada dentro do funcionamento do sistema. O nome de um sensor na tela não demonstra, por si só, que ele seja a origem do problema.
Para avançar com segurança, o reparador precisa responder a uma pergunta anterior à substituição de qualquer peça: o que a central efetivamente detectou?
A resposta exige acompanhar o caminho da informação, desde o fenômeno físico até o dado apresentado pelo scanner.
Pressão, temperatura, posição e rotação são grandezas físicas. Para que a unidade de comando possa utilizá-las, os sensores as transformam em informações elétricas. Dependendo da aplicação, essa informação pode assumir a forma de tensão analógica, frequência, pulsos ou comunicação digital.
A central recebe o sinal, processa seu conteúdo e o utiliza em suas estratégias de controle. O scanner, por sua vez, solicita e apresenta os dados disponibilizados pelo módulo.
Esse percurso pode ser representado assim:
Grandeza física → sensor → circuito elétrico → processamento da central → informação apresentada pelo scanner.
Cada etapa precisa ser considerada na investigação. Uma leitura inadequada pode ter origem no sensor, em seu circuito ou na própria condição física que ele está medindo. Também é necessário compreender se o parâmetro consultado representa uma medição, uma estimativa calculada ou um valor adotado pela estratégia de funcionamento.
Portanto, observar um número na tela é apenas uma parte da análise. É preciso saber de onde ele veio e o que representa naquela aplicação.
A unidade de comando executa rotinas de supervisão, chamadas de monitores. Conforme o sistema, essas rotinas verificam limites elétricos, resposta dos componentes e coerência entre informações.
Existem diferenças importantes entre detectar um sinal eletricamente fora da faixa e identificar um sinal que, embora esteja dentro dos limites elétricos, não corresponda ao comportamento esperado.
Um sensor pode produzir uma tensão admissível e ainda informar uma condição incorreta. Da mesma forma, pode informar corretamente uma condição anormal provocada por outro elemento do sistema.
A documentação de diagnóstico embarcado dos fabricantes apresenta condições de habilitação, critérios de detecção e períodos de avaliação específicos para cada monitor. Isso significa que a interpretação do DTC — Diagnostic Trouble Code, ou código de falha — depende da lógica utilizada naquela aplicação.
Referência técnica: Ford — descrição dos monitores OBD
Na prática, convém separar três perguntas:
Pergunta
O que precisa ser investigado
O sinal está eletricamente correto?
Alimentação, referência, retorno, integridade do circuito e características elétricas previstas.
A informação representa a condição física real?
Correspondência entre o valor informado e uma verificação independente adequada.
A condição física está correta para aquele funcionamento?
Comportamento mecânico e operacional do sistema nas condições do teste.
Essas perguntas evitam um erro recorrente: tratar uma condição anormal medida pelo sensor como prova de defeito do próprio sensor.
Sinal alto não significa necessariamente grandeza física alta
O sensor de temperatura do líquido de arrefecimento ajuda a compreender essa diferença.
Em uma configuração comum, utiliza-se um termistor NTC, cuja resistência diminui com o aumento da temperatura. Associado ao circuito de entrada da central, esse componente permite relacionar uma tensão a uma temperatura.
Nessa configuração, o aquecimento tende a reduzir a tensão do sinal. Portanto, uma descrição de “sinal alto” se refere ao comportamento elétrico monitorado e não equivale, automaticamente, a “temperatura alta”.
A análise deve considerar o sensor, os terminais, a fiação e o circuito de entrada. A HELLA orienta a verificar conexões, interrupções, corrosão e as características elétricas previstas para a aplicação antes de concluir sobre o componente.
Referência técnica: HELLA — funcionamento e diagnóstico do sensor de temperatura
Em um circuito com resistor interno de elevação de tensão, conhecido como pull-up, uma interrupção pode fazer a entrada se aproximar da tensão de referência. A interpretação final dependerá da calibração e da estratégia da central.
Esse exemplo mostra por que a descrição precisa ser lida com precisão. O significado elétrico do código deve ser compreendido antes de qualquer conclusão sobre o estado físico do motor.
Também demonstra por que não se deve aplicar o mesmo raciocínio elétrico indiscriminadamente a todos os sensores: arquiteturas diferentes exigem procedimentos diferentes.
Exemplo técnico: Haltech — entradas de temperatura com pull-up
Uma leitura pode parecer normal isoladamente e ser incoerente quando comparada ao contexto.
Considere, como exemplo didático, um veículo que permaneceu parado por tempo suficiente para se aproximar do equilíbrio térmico com o ambiente. Antes da partida, a comparação entre temperatura do líquido de arrefecimento, temperatura do ar admitido e condições ambientais pode fornecer uma referência inicial de plausibilidade.
Não se exige igualdade absoluta. A posição dos sensores, a exposição ao sol, o calor residual e o tempo de repouso influenciam as leituras. O objetivo é procurar uma diferença que mereça investigação e confirmá-la com os critérios da aplicação.
Esse tipo de análise amplia o diagnóstico: o reparador passa a avaliar relações, em vez de apenas procurar valores extremos.
Um exemplo didático de investigação da pressão
Imagine um veículo com motor turbo que apresenta falhas em acelerações rápidas e grava o DTC P0106 (Desempenho/Faixa do MAP). O mecânico comum troca a peça; o profissional de elite isola o defeito em 3 passos rápidos na tela do osciloscópio (configurado em 1V/Div e 500ms/Div):
Teste Estático (KOEO): Com a ignição ligada e o motor desligado, o coletor está sob pressão atmosférica. O sinal de saída no osciloscópio deve estar cravado entre 4.0V e 4.5V (ao nível do mar). Se marcar um valor baixo, há fadiga interna ou problema no circuito de alimentação de 5V.
O Teste do "Pé no Fundo" (Snap Throttle): Com o motor funcionando, dê uma acelerada rápida e total. O osciloscópio precisa registrar uma transição perfeita:
No pisão: O vácuo zera e o sinal sobe instantaneamente acima de 4.0V.
No alívio (Cut-off): A borboleta fecha, o vácuo vai ao máximo e o sinal deve despencar abaixo da linha de marcha lenta (por volta de 0.6V a 0.8V) antes de estabilizar.
Qualquer linha serrilhada, ruído ou lentidão nessa resposta condena o componente por fadiga mecânica.
Leia também
Isolamento Mecânico vs. Eletrônico: Se o MAP indicar um valor incorreto em marcha lenta (ex: 2.2V em vez de 1.2V), o reparador aplica a "prova dos nove". Remove o sensor e aplica vácuo com uma bomba manual. Se o sinal elétrico cair perfeitamente no gráfico para 1.2V, o sensor e a fiação estão perfeitos. O defeito é 100% mecânico do motor (motor fora de ponto, entrada falsa de ar ou válvulas presas).
A primeira tarefa é consultar a definição completa do código e as condições em que o monitor é executado. Em seguida, o reparador precisa organizar hipóteses: o sensor está informando incorretamente? O circuito está alterando o sinal? A pressão no coletor está realmente diferente do esperado?
Com o motor desligado e as pressões equalizadas, a leitura do coletor pode ser confrontada com uma referência atmosférica confiável, conforme o procedimento da aplicação. É necessário considerar altitude, condições locais e a origem do parâmetro usado na comparação. Confrontar duas informações derivadas da mesma fonte não constitui uma confirmação independente.
Com o motor funcionando, a pressão deve ser analisada em relação à rotação, à abertura da borboleta, à carga e à arquitetura do motor. Uma leitura isolada, sem essas condições, oferece pouco poder de conclusão.
A investigação pode seguir caminhos distintos:
Se a pressão real e a informação apresentada não correspondem, o foco avança para sensor, circuito, conversão e apresentação do dado.
Se a informação corresponde à pressão real, é necessário investigar por que o motor está produzindo aquela condição.
Se a divergência ocorre apenas durante determinada transição, o teste precisa reproduzir essa transição e registrar o comportamento.
Confirmar que o sensor mede corretamente não encerra o diagnóstico. Pode ser justamente o resultado que direciona a investigação para a causa mecânica ou operacional.
Cada teste precisa separar hipóteses
Uma investigação eficiente não se define pelo número de medições realizadas. Define-se pela capacidade de cada teste reduzir a incerteza.
Antes de medir, o reparador deve estabelecer qual pergunta pretende responder.
Medir o sinal pode ajudar a avaliar sua coerência. Verificar alimentação e retorno pode revelar condições inadequadas de funcionamento. Comparar o sinal próximo ao sensor e na entrada do módulo pode ajudar a localizar uma alteração no percurso. Medir a grandeza física por outro método permite avaliar se a informação corresponde à realidade.
O multímetro permite verificações elétricas estáticas. Já o osciloscópio muda o patamar de produtividade da oficina: quando o reparador domina as grandezas elétricas, o diagnóstico se torna rápido e cirúrgico. Testes avançados como o de compressão relativa, por exemplo, permitem avaliar a saúde mecânica do motor em segundos direto na bateria, eliminando completamente o tempo perdido com a desmontagem de bobinas, velas e o uso demorado de manômetros de compressão. O osciloscópio deixa de ser um luxo visual e passa a ser uma ferramenta de ganho de tempo e faturamento
Há ainda uma distinção essencial: um circuito apresentar continuidade não comprova, sozinho, seu comportamento em funcionamento. Condições de medição, corrente envolvida e procedimentos do fabricante precisam orientar a interpretação. Da mesma forma, um gráfico de scanner depende da atualização dos dados e não substitui automaticamente a observação direta de um sinal elétrico.
O valor técnico da medição está na relação entre pergunta, método e resultado esperado.
O contexto da falha deve ser preservado
Antes de apagar a memória, convém registrar os códigos completos, seus estados e os dados associados disponíveis, incluindo o freeze frame. Esse registro ajuda a compreender as condições presentes quando a falha foi reconhecida.
A informação ganha valor quando relacionada à reclamação do cliente: o problema ocorre a frio, após aquecimento, durante aceleração, em desaceleração ou sob determinada carga?
Também é necessário distinguir uma falha presente de um registro histórico e compreender os estados disponibilizados pelo sistema. O momento da leitura pode ser diferente do momento em que a condição ocorreu.
Por isso, a ausência imediata do código após apagá-lo não comprova a solução. O monitor pode ainda não ter encontrado as condições necessárias para executar sua avaliação.
A aplicação específica pode mudar a conclusão
A consulta à informação técnica também deve incluir boletins relacionados ao veículo, à motorização e à versão de software.
Um exemplo documentado é o boletim Ford 23-2369: para determinados Mustang 2024 com motor 5.0, produzidos até uma data especificada, a orientação para a ocorrência dos códigos P0101 e/ou P010B envolve atualização da programação do módulo.
Esse procedimento se aplica ao recorte descrito no boletim. Seu valor para o raciocínio diagnóstico é demonstrar que um código associado à medição de ar pode exigir uma solução diferente da substituição do sensor.
Referência: boletim Ford 23-2369 — disponibilizado pela NHTSA
A conclusão precisa explicar as evidências
Um diagnóstico consistente deve demonstrar por que a causa encontrada explica o código, o sintoma e as condições de ocorrência. Após o reparo, a validação precisa verificar o comportamento do sistema e, quando aplicável, a execução do monitor pertinente.
A pergunta final vai além de “o código voltou?”. É necessário avaliar se a informação recuperou a coerência, se o sintoma deixou de ocorrer nas condições relevantes e se os resultados sustentam a solução adotada.
O sensor ocupa uma posição importante nessa investigação: ele conecta o funcionamento físico do veículo à interpretação eletrônica. Sua informação pode revelar um defeito próprio, uma alteração no circuito ou um problema que está medindo corretamente.
Cabe ao reparador percorrer esse caminho com método. A leitura do código identifica uma condição detectada; o diagnóstico demonstra sua causa.
