Como Testar a Bomba de Alta Pressão do Carro: diagnóstico, sintomas e troca passo a passo

A bomba de alta pressão é um dos principais componentes dos motores com injeção direta de combustível. Sua função é elevar a pressão do combustível enviado pelos injetores, garantindo uma pulverização eficiente e o correto funcionamento do motor.

Como funciona a bomba de alta?

Nos motores com injeção direta, a bomba de alta recebe o combustível da linha de baixa pressão e o comprime para valores muito superiores aos encontrados em sistemas convencionais.
Esse combustível pressurizado é enviado para o rail de combustível e posteriormente para os bicos injetores, permitindo uma injeção mais precisa e eficiente.

Principais sintomas de defeito na bomba de alta pressão

Antes de realizar qualquer teste, é importante conhecer os sintomas mais comuns de falha:

Dificuldade na partida do motor;
Perda de potência durante acelerações;
Marcha lenta irregular;
Aumento no consumo de combustível;
Luz de injeção acesa no painel;
Códigos de falha relacionados à pressão do combustível;
Falhas de combustão (misfire).

Ao identificar um ou mais desses sintomas, recomenda-se realizar o diagnóstico completo do sistema de alimentação.

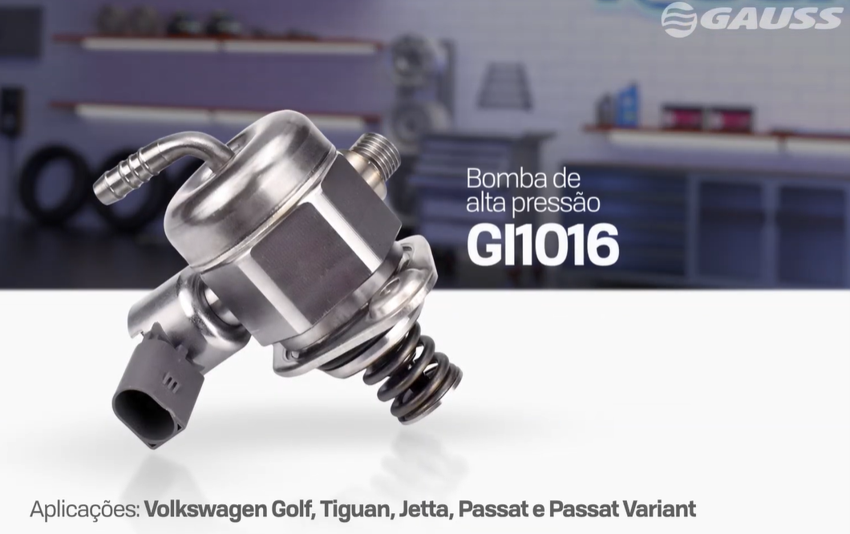

Testando a bomba de alta pressão GI1016

O teste realizado será da bomba de alta pressão GI1016.
A bomba de alta pressão GI1016 da Gauss é aplicada em diversos veículos do grupo Volkswagen, como:

Volkswagen Golf
Volkswagen Jetta
Volkswagen Tiguan
Volkswagen Passat
Volkswagen Passat Variant

Teste com scanner automotivo para monitorar a pressão de combustível

Teste com scanner automotivo

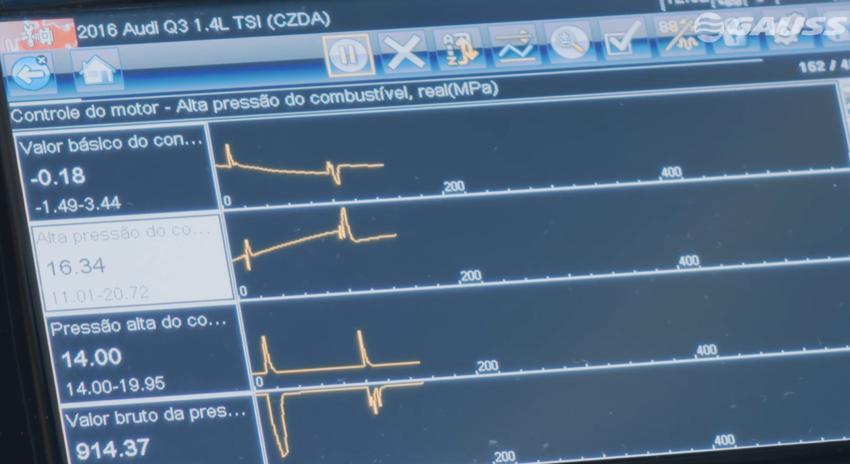

O primeiro passo é conectar um scanner automotivo e monitorar os parâmetros da pressão de combustível.
Durante a análise, compare:

Pressão solicitada pela ECU;
Pressão real da linha de combustível;
Correções realizadas pela central eletrônica.

Se houver uma diferença significativa entre os valores solicitados e os valores medidos, será necessário identificar se o problema está na linha de baixa pressão ou na bomba de alta pressão.

Verificação da pressão da bomba de alta com o sistema de ignição inibido

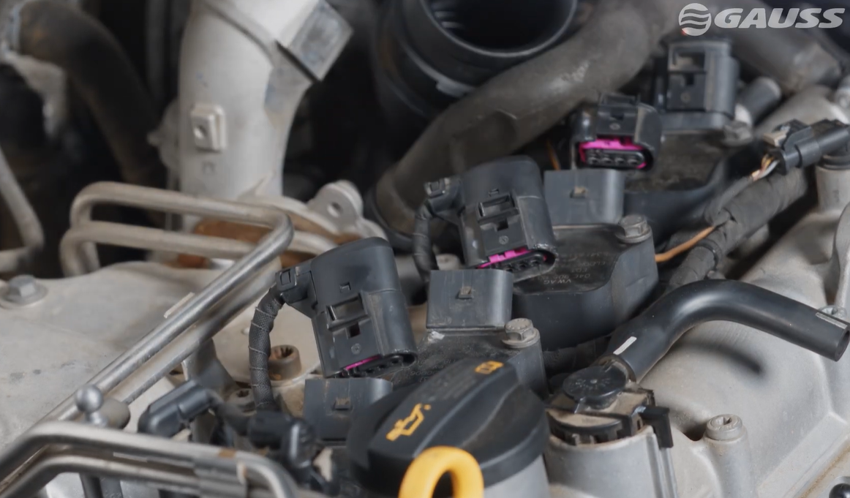

Não esqueça: para verificar a pressão da bomba de alta, é necessário inibir a partida do carro desconectando os terminais da bobina de ignição.

Leitura da pressão da bomba de alta durante o diagnóstico

Ao observar, verifique se a pressão está próxima do valor esperado pela central do veículo.

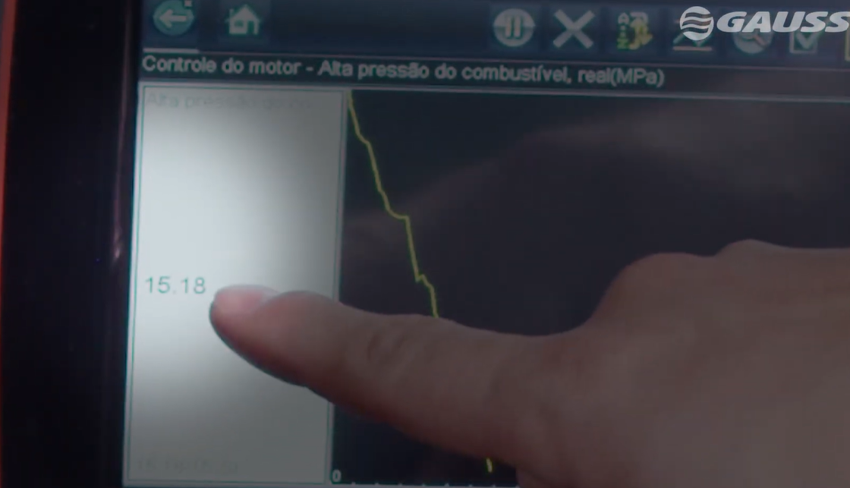

Desconexão da bomba de alta ou desligamento do sistema de alta pressão

O próximo passo: é desconectar a bomba de alta ou usar o scanner para desligar o sistema de alta pressão.

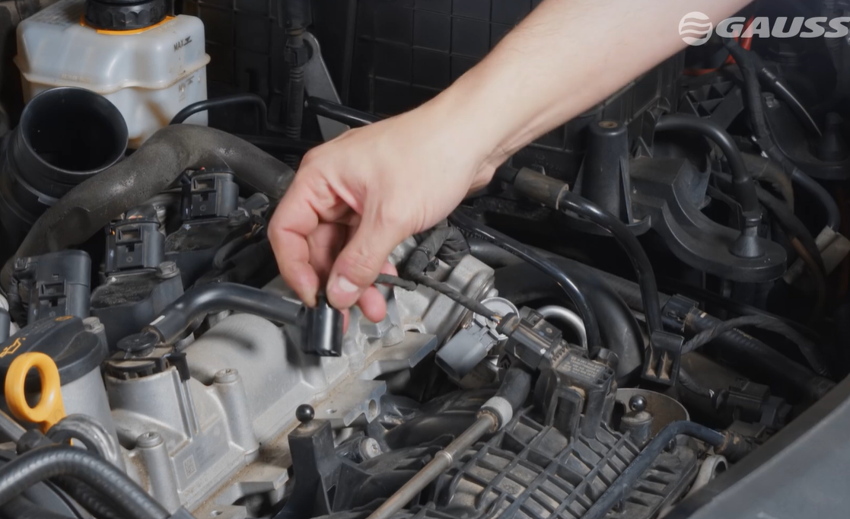

Pressão da linha de alta e da linha de baixa durante a partida

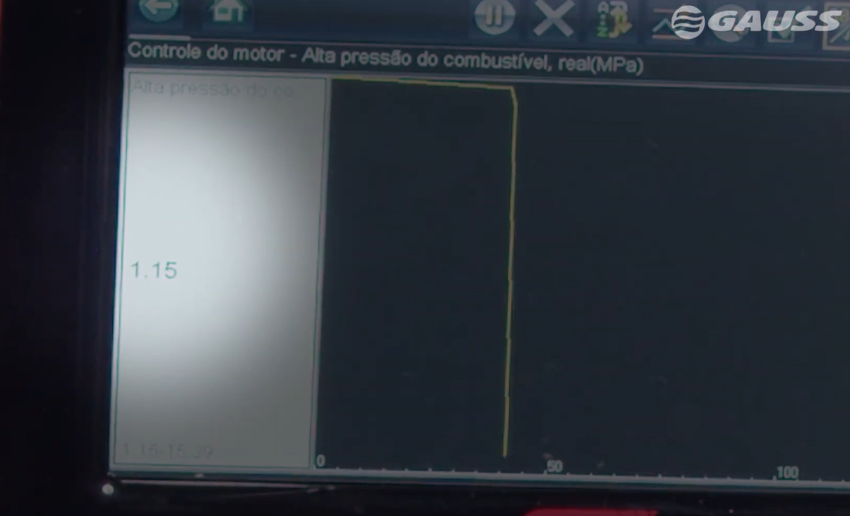

Ao dar partida: a alta pressão irá cair para cerca de 10 bar, enquanto a linha de baixa com 5 bar mantém o carro funcionando em modo básico.

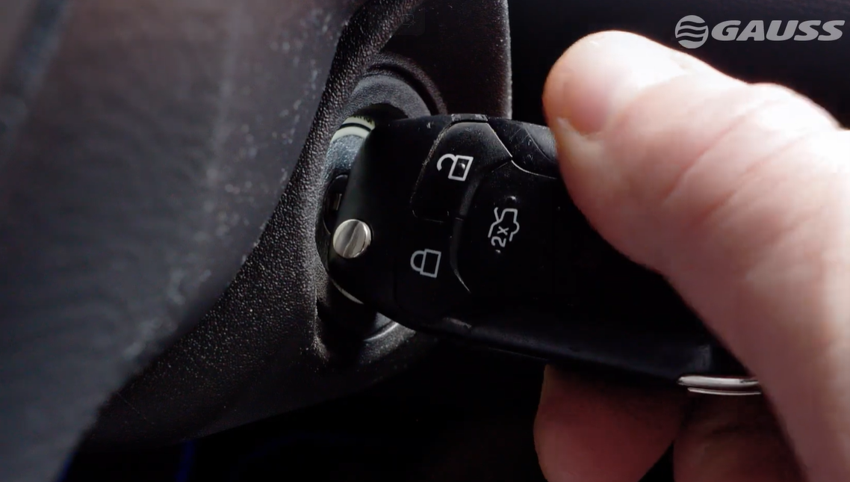

Análise dos parâmetros de pressão do combustível no diagnóstico

Cuidados de segurança em sistemas de alta pressão

Cuidados ao trabalhar com sistemas de alta pressão

Antes de qualquer intervenção, é obrigatório despressurizar o sistema utilizando um scanner compatível.
Essa etapa é fundamental para evitar acidentes.
Em situações de anomalia, a linha de alta pressão pode atingir valores próximos de 350 bar, oferecendo risco de lesões graves ao técnico.
Por isso, utilize sempre equipamentos de proteção individual e siga os procedimentos recomendados pelo fabricante do veículo.

Despressurização do sistema antes da intervenção na bomba de alta

Como trocar a bomba de alta pressão?

Se a bomba de alta apresentar problemas, você deverá trocar ela.

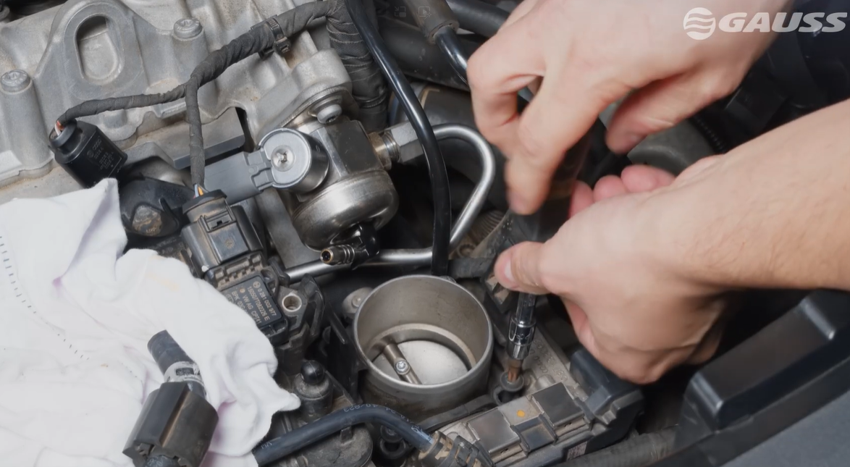

Procedimento de troca da bomba de alta pressão

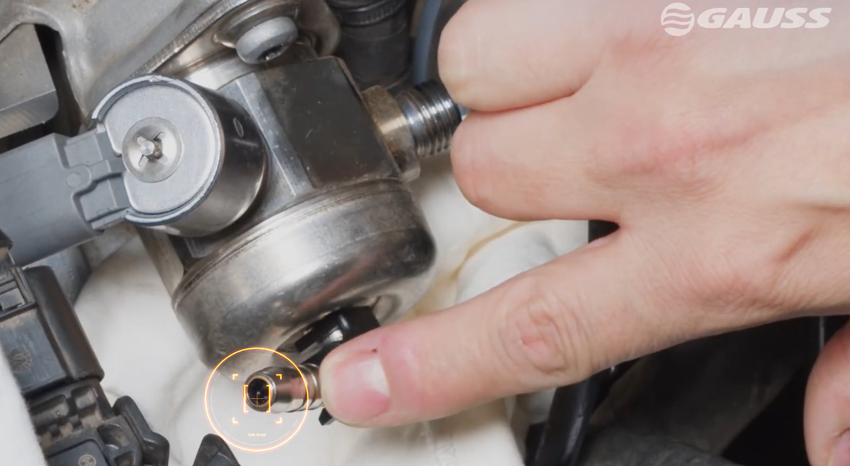

Passo 1: Remova as linhas de combustível

Desconecte cuidadosamente:

Linha de baixa pressão;
Linha de alta pressão;
Conectores elétricos.

Certifique-se de que o sistema esteja completamente despressurizado.

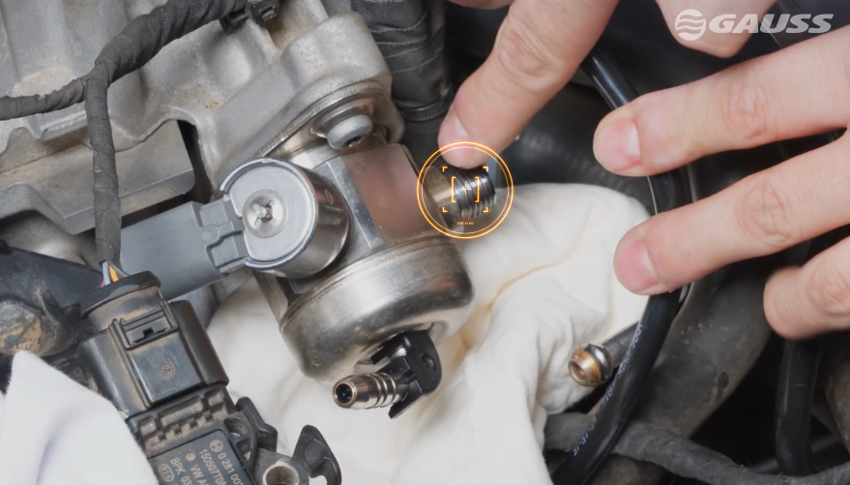

Remoção das linhas de combustível da bomba de alta

Desconexão dos conectores elétricos da bomba de alta

Passo 2: Verifique a posição do ressalto do came

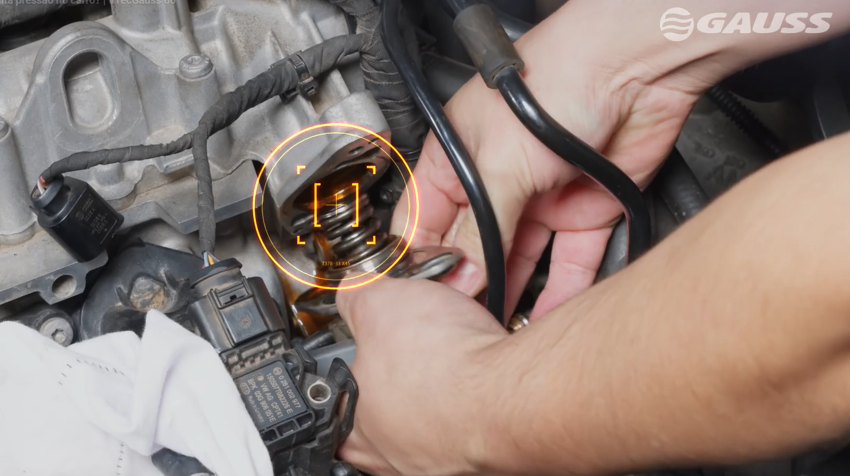

Antes da remoção, observe a posição do ressalto do came responsável pelo acionamento da bomba.

Verificação da posição do ressalto do came da bomba

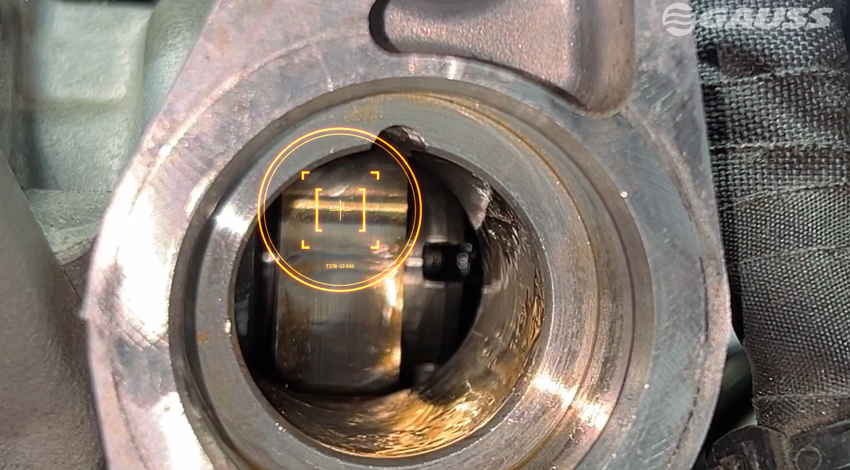

O ressalto deve estar na posição igual indica a imagem abaixo.

Posição correta do ressalto do came para o acionamento da bomba

Caso ele esteja deslocado.

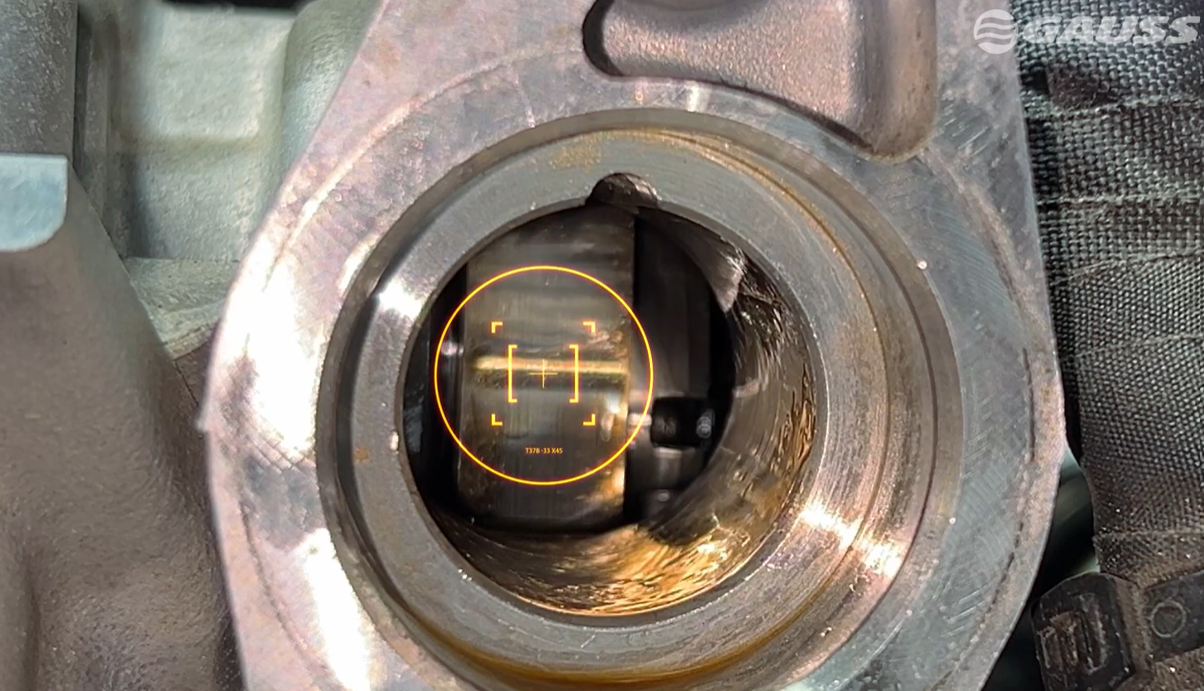

Ajuste da posição do eixo de acionamento do motor

É necessário girar o motor para adequar a posição do eixo de acionamento.

Passo 3: Instale a nova bomba

Após instalar a nova bomba de alta pressão:

Aperte os componentes conforme o torque especificado pelo fabricante;
Reconecte todas as linhas e conectores;
Verifique possíveis vazamentos.

Após substituir a bomba, é necessário resetar todos os parâmetros para que a central aprenda novamente os valores corretos da linha de alta.

Instalação da nova bomba de alta pressão e verificação de vazamentos

Passo 4: Realize o aprendizado da central

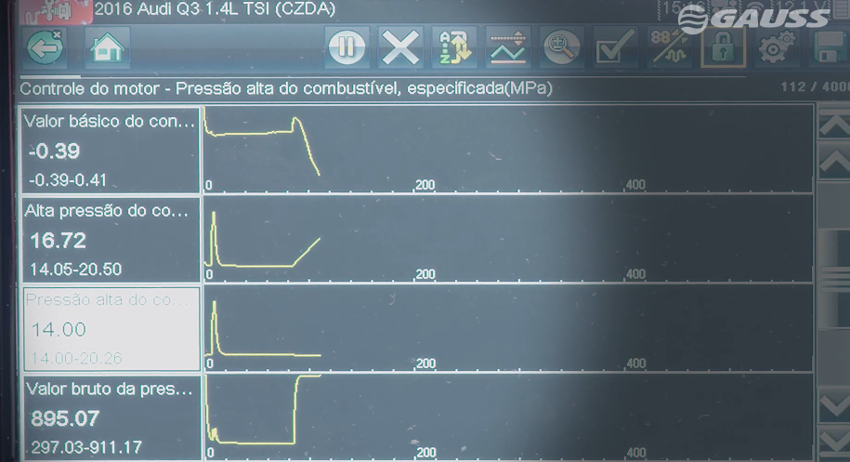

Após a substituição, utilize o scanner para apagar falhas e resetar os parâmetros adaptativos.
Esse procedimento permite que a ECU reaprenda os valores corretos da linha de alta pressão e restabeleça o funcionamento ideal do sistema.

Importante!

Um diagnóstico preciso aumenta as chances de resolver o problema e evita a troca de uma peça que não esteja com defeito. Isso gera maior credibilidade para sua oficina e evitan que você e seu cliente percam tempo.

Aprendizado da central após a substituição da bomba de alta pressão

É recomendado que a troca da bomba de alta pressão seja realizada por um profissional qualificado, devido aos riscos associados à alta pressão.
Saber como testar a bomba de alta pressão é essencial para realizar diagnósticos precisos em veículos equipados com injeção direta.
Com o uso de um scanner automotivo e a análise correta dos parâmetros de pressão, é possível identificar falhas rapidamente e evitar a substituição desnecessária de componentes.
